Окуляри з поворотним вузлом

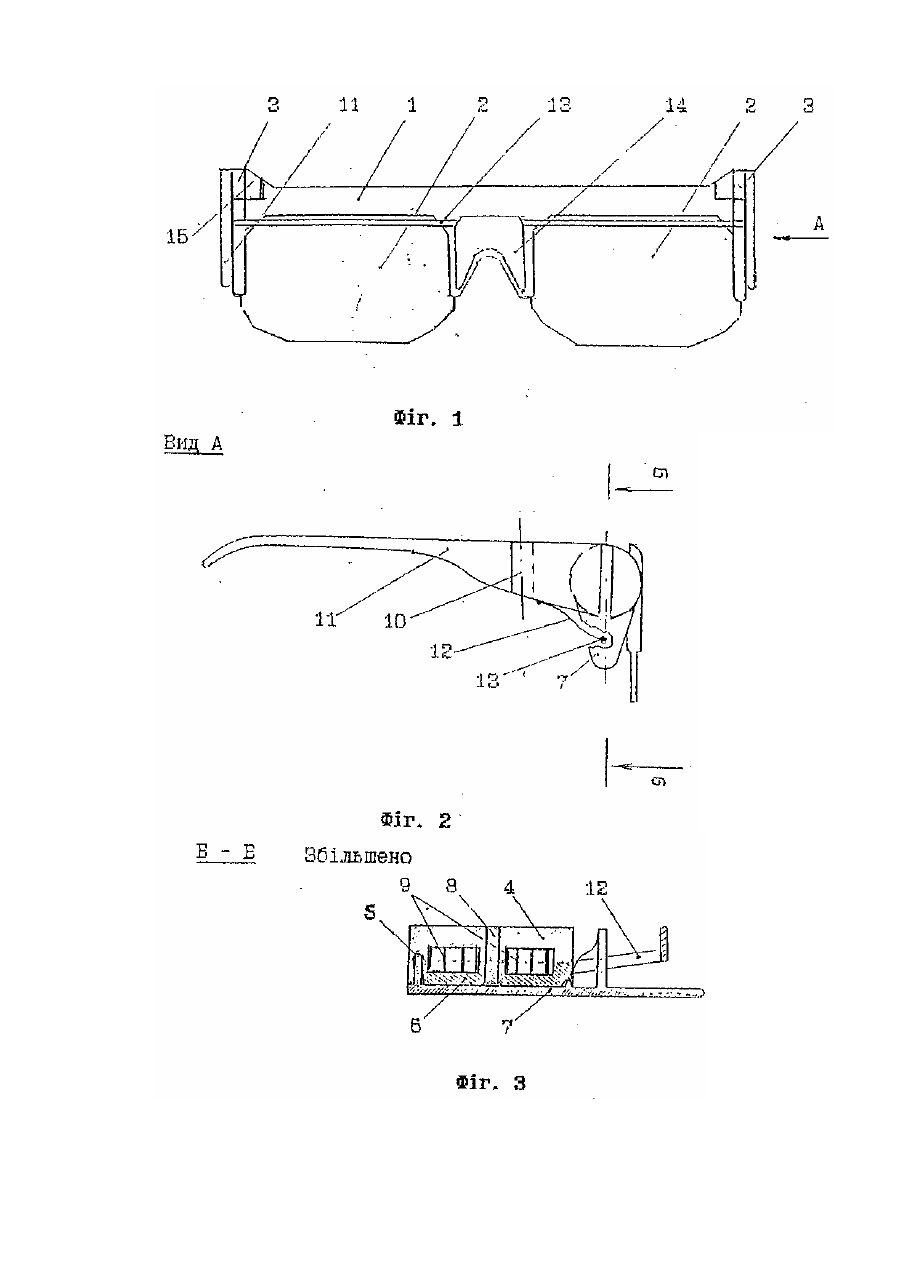

Винахід відноситься до медичної техніки, зокрема до окулярів, і може бути використаний в охороні праці. Відомі коригуючі окуляри [1] які містять оправу Б вправленими окулярними скельцями, шарніри і завушники. Проте, відомі окуляри не можуть забезпечити піднімання скелець в випадках необхідної роботи, наприклад, із оптичними пристроями, зміни просторового отримання зорової інформації чи при запотіванні в холодну пору року. Найбільш близькі за технічною суттю до технічного рішення, що заявляється в захисні окуляри [2], які містять оправу в вигляді металевого прутка з переніссям, закріплений на ній щиток і завушники, причому металевий пруток разом з оправою з'єднаний петлями, забезпечує повертання щитка в визначене положення. Проте, відома конструкція не забезпечує надійної фіксації захисного щитка в випадку повертання його в неробоче положення. В основу винаходу окулярів з поворотним вузлом поставлена задача, шляхом вдосконалення конструкції, забезпечити надійну їх фіксацію в неробочому положенні, не вдаючись до знімання, а також погасити передачу вібрацій окулярів на перенісся при русі, що покращило б ергономічні показники. Поставлене завдання вирішується тим, що окуляри з поворотним вузлом, які містять справу з переніссям і вправленими в них скельцями, завушники з шарніром, згідно винаходу, зведене коромисло з переніссям, права і ліва демпферна пружина, правий і лівші поворотний вузол, який містить диск зовнішній з підпружиненим важіль-штоком, диск внутрішній з випуском і виїмкою, спіральну пружину і вісь, причому коромисло з'єднане з одним кінцем демпферної пружини, другий кінець якої з'єднаний з привушною частиною поворотного вузла, якій через шарнір з'єднаний з завушником, а боковини оправи з'єднані через випуск з внутрішнім диском, який з'єднаний віссю із диском зовнішнім, в який вставлений підпружинений важіль-шток, якого шток входить в виїмку диска внутрішнього, а всередині між зовнішнім і внутрішнім дисками розміщена спіральна пружина, один кінець якої з'єднаний з диском зовнішнім, а другий кінець з'єднаний із диском внутрішнім. Введення в окуляри додатково правого і лівого поворотного вузла з підпружиненим важіль-штоком забезпечує надійну фіксацію скелець в вибраному положенні, з цьому виникає потреба при роботі, наприклад, з оптичними приладами чи при запотіванні скелець в холодну пору року, тощо; а демпферної пружини дозволяв послабити передачу вібрацій на перенісся, які виникають підчас бігу чи пересуванні на транспортному засобі. На фіг.1 зображені окуляри з поворотним вузлом для фіксації положення скелець , на фіг.2 - вид А, на фіг.3 - розріз по Б-Б. Окуляри з поворотним вузлом для фіксації положень скелець складаються із (фіг.1) оправи 1, скелець 2, поворотного вузла 3, (фіг.3) диска внутрішнього 4, виїмки 5, диска зовнішнього 6, підпружиненого важіль-штока 7, obi 3, спіральної пружини 9} (фіг.3) шарніра 10, завушника 11, демпферної пружини 12, коромисла 13, перенісся 14. виступ 15. Оправа 1 із скельцями 2 з'єднана з шарніром 10 і завушником 11 через виступ 15 поворотного вузла 3, внутрішній диск 4 якого з'єднаний віссю 8 з диском зовнішнім 6, в останній вставлений підпружинений важіль-шток 7, якого шток входить з виїмку 5 диска внутрішнього 4, а всередині між диском зовнішнім 6 і диском внутрішнім 4 розміщена спіральна пружина 9, один кінець якої з'єднаний з диском зовнішнім 6, а другий кінець з'єднаний із диском внутрішнього 4, також коромисло 12 з переніссям 14 з'єднане з одним кінцем демпферної пружини 12, другий кінець якої з'єднаний з привушною частиною поворотного вузла 3. Працює поворотний вузол та демпфування здійснюється наступним чином. Оправа 1, в яку вправлені скельця 2 (фіг.1) з'єднується з шарніром 10 завушника 11 через поворотний вузол 3, який забезпечує їх фіксацію в робочому чи в відкидному положенні. В поворотному вузлі 3 диск внутрішній 4 із внутрішньої сторони містить виїмку 5, яка призначена для западання штока підпружиненого важіль-штока 7 і такім чином фіксації робочого положення скелець 2. В середині диска внутрішнього 4 і диска зовнішнього 6 містяться заглибини (фіг.3), утворюючи чашечки для забезпечення вільного розкручування чи закручування спіральної пружини 9, яка одам кінцем з'єднана із диском внутрішнім 4, а др угим кінцем з диском зовнішнім 6. Лиск внутрішній 4 і диск зовнішній 6 шарнірно з'єднані віссю 8, з останній зовні вмонтований підпружинений важіль-шток 7, який фіксує в заведеному стані спіральну пружину 9, і так забезпечує робоче положення скелець 2. Після натискання на підпружинений важіль-шток 7, шток піднімається с виїмки 5 і від зусилля заведеної спіральної пружини 9, диск внутрішній 4 повертається, приводячи скельця 2 з неробоче положення. Для приведення окулярів з робоче положення достатньо прикласти зусилля пальцем по дузі на оправу 1 чи скельця 2, до фіксації положення. Диск зовнішній 6 шарнірно з'єднаний з завушником 11 через шарнір 10, який служить для складання окулярів. До диска зовнішнього 6 одним кінцем кріпиться демпферна пружини 12, а її другий кінець з'єднаний з коромислом 13. Демпферні пружини 12 призначені гасити вібрації, які можуть виникати в оправі 1 із скельцями 2 під час руху та під час зміни положення скелець. Таким чином, коромисло 13 з переніссям 14, правою і лівою демпферними пружинами 12, правим і лівим завушниками 11 створюють пружний конструктивний каркас на якому через поворотний вузол 3 кріпиться оправа 1 з вправленими скельцями 2, чим забезпечується разом із зміною положень скелець 2 м'яке сидіння окулярів на переніссі. Джерела інформації: 1. Политехнический словарь. М. Сов. энц. 1976 2. Защитние очки. А.с. СССР №1489788, кл. 61: F 9/02
