Газорозподільна решітка для спалювання природного газу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 24445

Опубліковано: 17.07.1998

Автори: Ткаченко Володимир Миколайович, Власюк Анатолій Васильович, Зембіцький Петро Юлійович, Кучин Генадій Петрович, Скрипко Валерій Якович, Шепель Яків Якович

Завантажити PDF файл.

Формула / Реферат

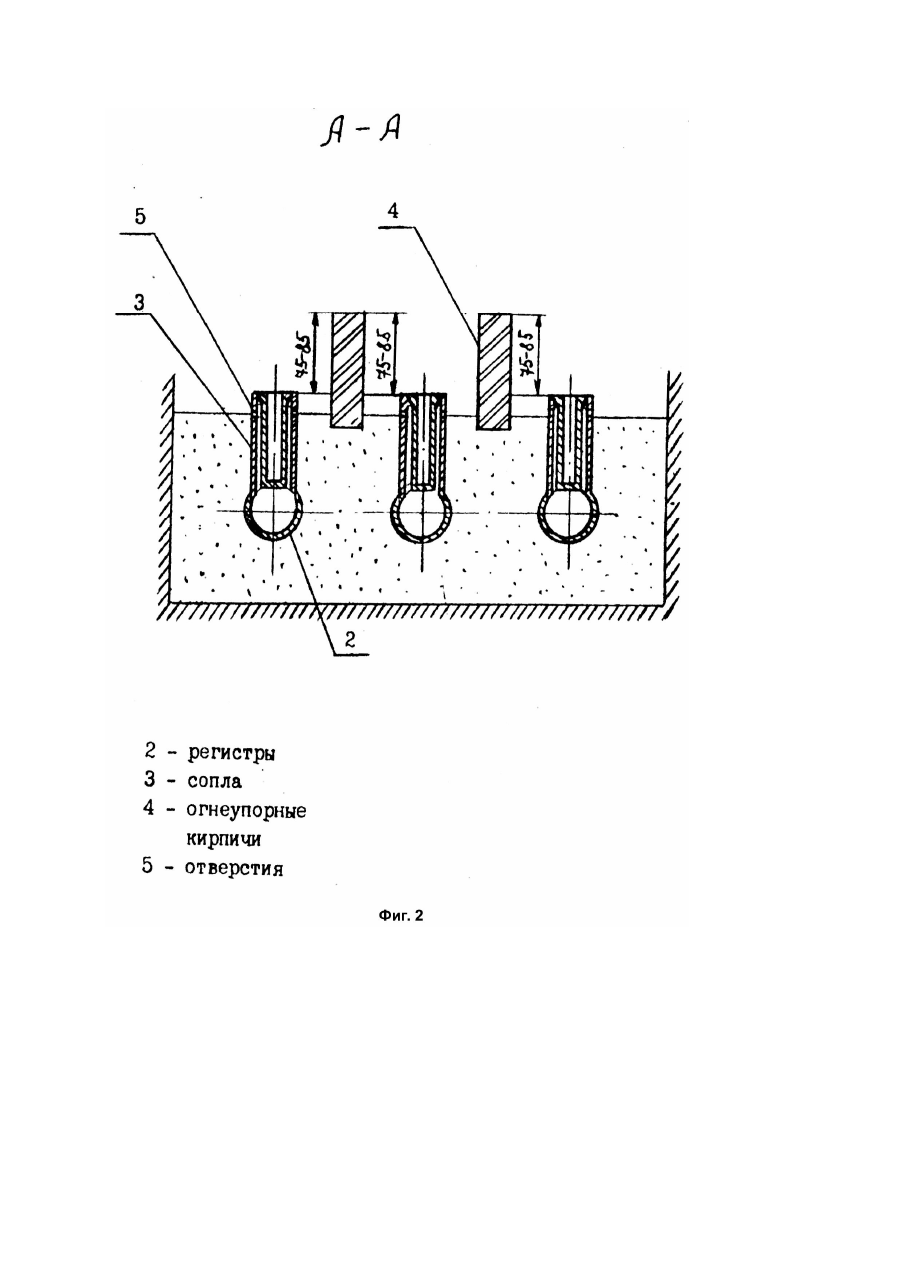

Газораспределительная решетка (горелка) для сжигания природного газа, состоящая из коллектора смесителя газа и воздуха и подключенных к нему горизонтальных труб (регистров), к которым подключены сопловые устройства в виде вертикальных закрытых сверху патрубков, имеющих в верхней части распределенные по окружности отверстия, отличающаяся тем, что между регистрами устанавливаются огнеупорные кирпичи таким образом, что расстояние от сопел до огнеупорных кирпичей по горизонтали 60 - 80мм, а высота кирпичей над колпачками составляет 75 - 85мм.

Текст

Газораспределительная решетка предназначена для сжигания природного газа в различных отраслях техники - теплоэнергетике, химической промышленности, металлургии и других, а также может использоваться как подовая горелка в котлах и печах. Известна решетка в виде пористой проницаемой керамики, устанавливаемой горизонтально поперек вертикальной камеры [1]. Недостатком решетки является недостаточная эффективность сжигания природного газа, в продуктах сгорания имеется химический недожог. Наиболее близким техническим решением к заявляемому является газораспределительная решетка, состоящая из коллектора-смесителя газа и воздуха с сопловыми устройствами, представляющими собой вертикальные закрытые сверху патрубки (колпачки). В верхней боковой части патрубков имеются распределенные по окружности сквозные отверстия [2]. Недостатком данного устройства является наличие в продуктах сгорания химического недожога, оксидов углерода. Целью предлагаемого изобретения является повышение эффективности сжигания природного газа, снижение химического недожога в продуктах сгорания. Поставленная цель достигается тем, что между регистрами газораспределительной решетки (горелки) устанавливаются огнеупорные кирпичи. Расстояние от колпачков (сопел) до огнеупорных кирпичей по горизонтали 60 - 80мм, а высота кирпичей над колпачками составляет 75 85мм. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод в соответствии критерию "Существенные отличия". Заявляемая газораспределительная решетка работает следующим образом (см. фиг.1 и 2). Газ и воздух подводят в коллектор-смеситель 1 с требуемым соотношением, где происходит их смещение. Образовавшаяся газовоздушная смесь поступает в трубы (регистры) 2, затем в сопловые устройства 3 и выходит через систему отверстий патрубков-сопел, 4 соприкасается с раскаленными огнеупорными кирпичами и сгорает. При расстоянии от сопел до огнеупорных кирпичей 5 по горизонтали 60 - 80мм и высоте кирпичей над колпачками - 75 - 85мм содержание CO в продуктах сгорания на выходе из топочной камеры составляет 0,03%. При расстоянии от сопел до огнеупорных кирпичей по горизонтали 82мм и высоте кирпичей над колпачками 86мм содержание CO в продуктах сгорания на выходе из топочной камеры составляет 0,048%. Расстояние по горизонтали 58мм и высота над колпачками 86мм технически нецелесообразны.

Дивитися

Додаткова інформація

Автори англійською

Kuchyn Hennadii Petrovych, Vlasiuk Anatoliiu Vasyliovych, Skrypko Valerii Yakovych, Zembitskyi Petro Yuliiovych, Tkachenko Volodymyr Mykolaiovych

Автори російською

Кучин Геннадий Петрович, Власюк Анатолий Васильевич, Скрипко Валерий Яковлевич, Зембицкий Петр Юлиевич, Ткаченко Владимир Николаевич

МПК / Мітки

МПК: F23D 14/02

Мітки: природного, газорозподільна, газу, спалювання, решітка
