Вмістище з клейкою наклейкою

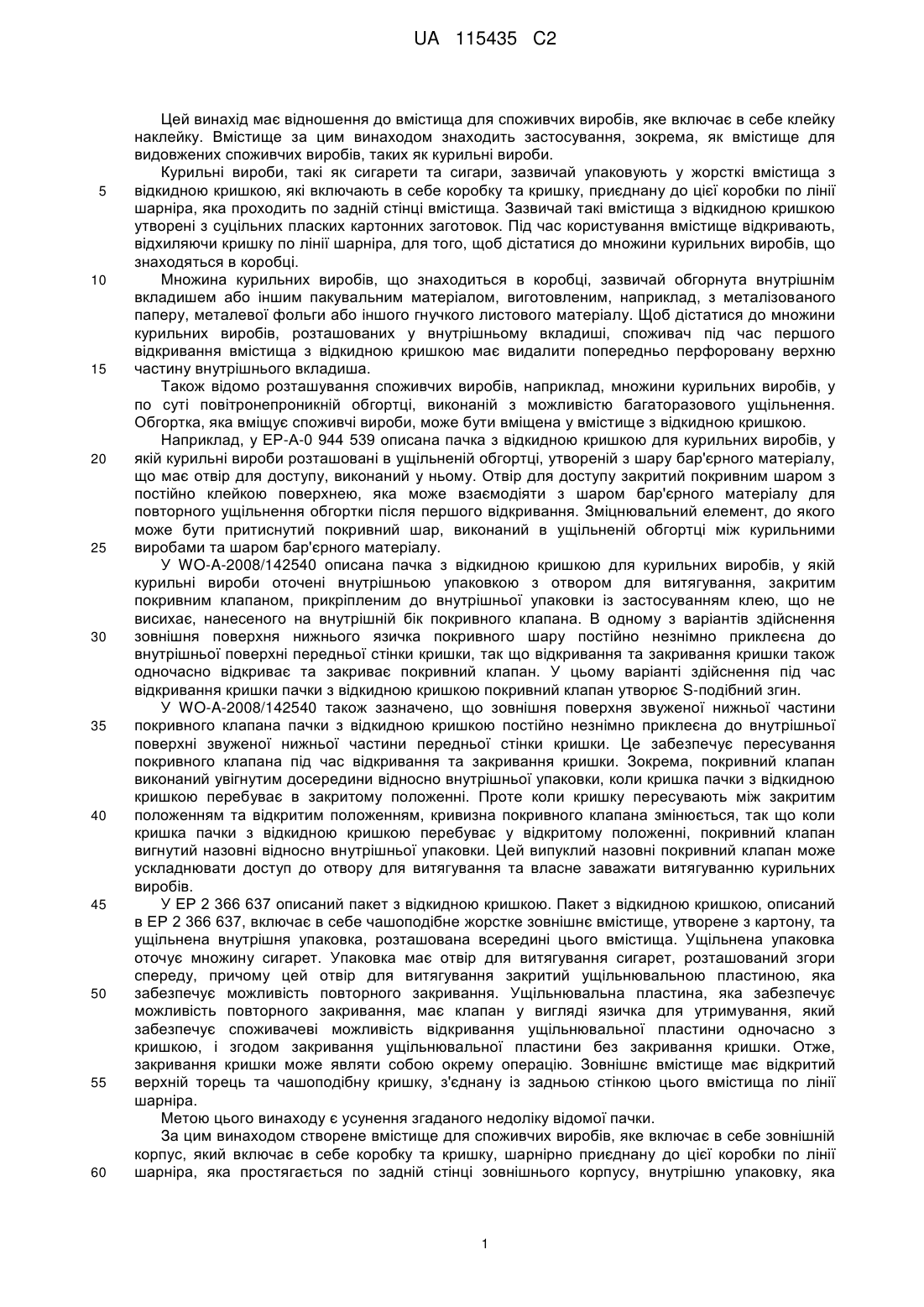

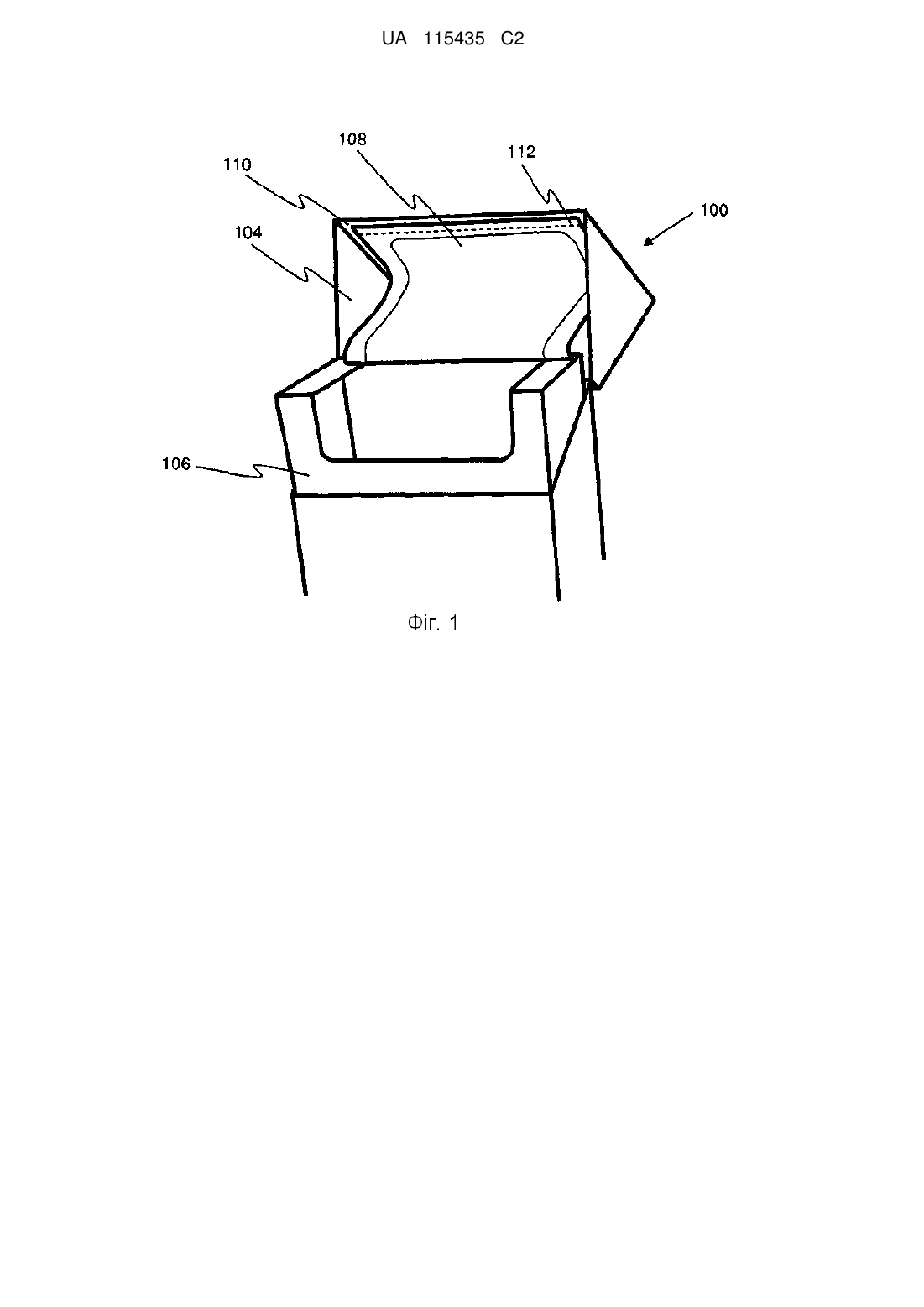

Реферат: Винахід стосується вмістища для споживчих виробів, яке включає в себе зовнішній корпус, який включає в себе коробку та кришку, шарнірно з'єднану з цією коробкою. Внутрішня упаковка споживчих виробів розташована всередині зовнішнього корпусу та має отвір для доступу, крізь який ці споживчі вироби можуть бути витягнуті. Клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на першу частину внутрішньої поверхні клейкої наклейки, а протилежна зовнішня поверхня цієї клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу. Зовнішня поверхня згаданої клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу, так що під час переміщення кришки між закритим положенням та відкритим положенням згадана клейка наклейка увігнута досередини. UA 115435 C2 (12) UA 115435 C2 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до вмістища для споживчих виробів, яке включає в себе клейку наклейку. Вмістище за цим винаходом знаходить застосування, зокрема, як вмістище для видовжених споживчих виробів, таких як курильні вироби. Курильні вироби, такі як сигарети та сигари, зазвичай упаковують у жорсткі вмістища з відкидною кришкою, які включають в себе коробку та кришку, приєднану до цієї коробки по лінії шарніра, яка проходить по задній стінці вмістища. Зазвичай такі вмістища з відкидною кришкою утворені з суцільних пласких картонних заготовок. Під час користування вмістище відкривають, відхиляючи кришку по лінії шарніра, для того, щоб дістатися до множини курильних виробів, що знаходяться в коробці. Множина курильних виробів, що знаходиться в коробці, зазвичай обгорнута внутрішнім вкладишем або іншим пакувальним матеріалом, виготовленим, наприклад, з металізованого паперу, металевої фольги або іншого гнучкого листового матеріалу. Щоб дістатися до множини курильних виробів, розташованих у внутрішньому вкладиші, споживач під час першого відкривання вмістища з відкидною кришкою має видалити попередньо перфоровану верхню частину внутрішнього вкладиша. Також відомо розташування споживчих виробів, наприклад, множини курильних виробів, у по суті повітронепроникній обгортці, виконаній з можливістю багаторазового ущільнення. Обгортка, яка вміщує споживчі вироби, може бути вміщена у вмістище з відкидною кришкою. Наприклад, у ЕР-А-0 944 539 описана пачка з відкидною кришкою для курильних виробів, у якій курильні вироби розташовані в ущільненій обгортці, утвореній з шару бар'єрного матеріалу, що має отвір для доступу, виконаний у ньому. Отвір для доступу закритий покривним шаром з постійно клейкою поверхнею, яка може взаємодіяти з шаром бар'єрного матеріалу для повторного ущільнення обгортки після першого відкривання. Зміцнювальний елемент, до якого може бути притиснутий покривний шар, виконаний в ущільненій обгортці між курильними виробами та шаром бар'єрного матеріалу. У WO-A-2008/142540 описана пачка з відкидною кришкою для курильних виробів, у якій курильні вироби оточені внутрішньою упаковкою з отвором для витягування, закритим покривним клапаном, прикріпленим до внутрішньої упаковки із застосуванням клею, що не висихає, нанесеного на внутрішній бік покривного клапана. В одному з варіантів здійснення зовнішня поверхня нижнього язичка покривного шару постійно незнімно приклеєна до внутрішньої поверхні передньої стінки кришки, так що відкривання та закривання кришки також одночасно відкриває та закриває покривний клапан. У цьому варіанті здійснення під час відкривання кришки пачки з відкидною кришкою покривний клапан утворює S-подібний згин. У WO-A-2008/142540 також зазначено, що зовнішня поверхня звуженої нижньої частини покривного клапана пачки з відкидною кришкою постійно незнімно приклеєна до внутрішньої поверхні звуженої нижньої частини передньої стінки кришки. Це забезпечує пересування покривного клапана під час відкривання та закривання кришки. Зокрема, покривний клапан виконаний увігнутим досередини відносно внутрішньої упаковки, коли кришка пачки з відкидною кришкою перебуває в закритому положенні. Проте коли кришку пересувають між закритим положенням та відкритим положенням, кривизна покривного клапана змінюється, так що коли кришка пачки з відкидною кришкою перебуває у відкритому положенні, покривний клапан вигнутий назовні відносно внутрішньої упаковки. Цей випуклий назовні покривний клапан може ускладнювати доступ до отвору для витягування та власне заважати витягуванню курильних виробів. У ЕР 2 366 637 описаний пакет з відкидною кришкою. Пакет з відкидною кришкою, описаний в ЕР 2 366 637, включає в себе чашоподібне жорстке зовнішнє вмістище, утворене з картону, та ущільнена внутрішня упаковка, розташована всередині цього вмістища. Ущільнена упаковка оточує множину сигарет. Упаковка має отвір для витягування сигарет, розташований згори спереду, причому цей отвір для витягування закритий ущільнювальною пластиною, яка забезпечує можливість повторного закривання. Ущільнювальна пластина, яка забезпечує можливість повторного закривання, має клапан у вигляді язичка для утримування, який забезпечує споживачеві можливість відкривання ущільнювальної пластини одночасно з кришкою, і згодом закривання ущільнювальної пластини без закривання кришки. Отже, закривання кришки може являти собою окрему операцію. Зовнішнє вмістище має відкритий верхній торець та чашоподібну кришку, з'єднану із задньою стінкою цього вмістища по лінії шарніра. Метою цього винаходу є усунення згаданого недоліку відомої пачки. За цим винаходом створене вмістище для споживчих виробів, яке включає в себе зовнішній корпус, який включає в себе коробку та кришку, шарнірно приєднану до цієї коробки по лінії шарніра, яка простягається по задній стінці зовнішнього корпусу, внутрішню упаковку, яка 1 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 60 оточує споживчі вироби, при цьому ця внутрішня упаковка має отвір для доступу та клейку наклейку. Клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на першу частину внутрішньої поверхні клейкої наклейки, а протилежна зовнішня поверхня клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу в місці, розташованому на відстані щонайменше 30% висоти передньої стінки від нижнього краю цієї передньої стінки. Клей, який уможливлює багатократне відклеювання та приклеювання, нанесений так, що пересування кришки зовнішнього корпусу між закритим положенням та відкритим положенням одночасно пересуває клейку наклейку між закритим положенням та відкритим положенням. У закритому положенні клейка наклейка перекриває отвір для доступу, виконаний у внутрішній упаковці, при цьому вона знімно приєднана до внутрішньої упаковки клеєм, який уможливлює багатократне відклеювання та приклеювання. У відкритому положенні клейка наклейка принаймні частково від'єднана від внутрішньої упаковки, а отвір для доступу, виконаний у внутрішній упаковці, принаймні частково відкритий. Зовнішня поверхня клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу, так що під час пересування між закритим положенням та відкритим положенням клейка наклейка увігнута досередини. Термін "вигнутий назовні", вжитий в цьому описі щодо клейкого клапана, означає, що клейка наклейка вигнута в напрямку назовні кришки. Термін "увігнута досередини" щодо клейкої наклейки, вжитий в цьому описі, означає, що клейка наклейка увігнута в напрямку досередини кришки. Певні переваги можуть бути забезпечені при використанні клейкої наклейки, здатної до багаторазового щільного закривання, яка при цьому незнімно приєднана до внутрішньої поверхні передньої стінки кришки за цим винаходом. Ця клейка наклейка утворена так, щоб залишатися всередині кришки під час відкривання та закривання цієї кришки, так що забезпечується перевага, яка полягає в уникненні будь-якої перешкоди відкриванню. Крім того, ймовірність неналежного складання або зморщування клейкої наклейки, зокрема після повторюваного відкривання та закривання, значно зменшується або виключається, оскільки наклейка має просту С-подібну форму, а не більш складну S-подібну форму. Крім того, ймовірність пошкодження наклейки зменшується, оскільки вона не провисає, а по суті розташована всередині кришки вмістища та захищена нею під час користування. Термін "С-подібна форма", вжитий в цьому описі, означає форму кривої, яка не має точки перегину. Термін "S-подібна форма", вжитий в цьому описі, означає форму кривої з однією точкою перегину. Термін "U-подібна форма", вжитий в цьому описі, означає форму, яка має три частини, причому перша частина та третя частина взаємно паралельні та простягаються у одному напрямку, перпендикулярному другій частині. На клейку наклейку, призначену для ущільнення шару покриття на отворі для доступу, нанесений клей, який уможливлює багатократне відклеювання та приклеювання, так що наклейка може бути знята з поверхні внутрішньої упаковки та прикріплена знов до тієї ж поверхні певну кількість разів. Це забезпечує можливість багаторазового відкривання та закривання внутрішньої упаковки для забезпечення доступу до споживчих виробів поодинці. Клей, який уможливлює багатократне відклеювання та приклеювання, за варіантом, якому віддають перевагу, забезпечує адгезію, достатню для повторного приєднання наклейки принаймні стільки разів, скільки споживчих виробів вміщено у вмістищі, так що вона може бути застосована для повторного ущільнення внутрішньої упаковки до того часу, коли вмістище буде пустим. Це може забезпечити перевагу, що полягає в підвищенні ефективності захисту споживчих виробів у вмістищі. Прийнятні клеї, які уможливлюють багатократне відклеювання та приклеювання, відомі фахівцям. У продажу є доступним широке розмаїття клеїв від багатьох постачальників. Вибір прийнятного клею може залежати від матеріалу, з якого утворена(-ий) обгортка або упаковка, до якої клейка наклейка приклеюється або від якої відклеюється під час використання. За варіантом, якому віддають перевагу, під час пересування між закритим положенням та відкритим положенням кривизна клейкої наклейки відносно кришки зовнішнього корпусу е по суті постійною. Така по суті постійна кривизна може забезпечити перевагу, яка полягає в зменшенні ймовірності пошкодження наклейки через втомний знос або подібні чинники. На відміну від покривного клапана пачок з відкидною кришкою, як описано в WO-A2008/142540, зовнішня поверхня клейкої наклейки вмістища за цим винаходом незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу, так що під час пересування між закритим положенням та відкритим положенням клейка наклейка увігнута досередини. Це забезпечує перевагу, яка полягає в зменшенні ймовірності прилипання 2 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 60 покривного клапана, оскільки клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на першу частину внутрішньої поверхні клейкої наклейки, входить у контакт з кришкою. За варіантом, якому віддають перевагу, зовнішня поверхня клейкої наклейки незнімно приєднана до передньої стінки кришки зовнішнього корпусу в місці, розташованому на відстані щонайменше 50% висоти цієї передньої стінки. За варіантом, якому віддають ще більшу перевагу, зовнішня поверхня клейкої наклейки незнімно приєднана до передньої стінки кришки зовнішнього корпусу в місці, розташованому на відстані щонайменше 80% висоти цієї передньої стінки. Незнімне прикріплення зовнішньої поверхні клейкої наклейки дозволяє цій наклейці залишатися увігнутою досередини під час пересування із закритого положення у відкрите положення. Висоту передньої стінки кришки вимірюють від нижньої крайки кришки у вертикальному напрямку, коли вмістище розміщене вертикально. За варіантом, якому віддають перевагу, нижня частина зовнішньої поверхні клейкої наклейки незнімно прикріплена до нижньої частини внутрішньої поверхні передньої стінки кришки. Альтернативно певна частина зовнішньої поверхні клейкої наклейки, визначеної вільною крайкою клейкої наклейки та лінією, розташованою на відстані щонайменше 30% висоти передньої стінки, за варіантом, якому віддають перевагу, 50% висоти передньої стінки, за варіантом, якому віддають більшу перевагу, 80% висоти передньої стінки від вільної крайки, може бути незнімно приєднана до внутрішньої поверхні передньої стінки кришки. Це забезпечує надійне приєднання клейкої наклейки до внутрішньої поверхні передньої стінки кришки. За варіантом, якому віддають перевагу, відношення висоти розташування лінії шарніра зовнішнього корпусу до висоти внутрішньої упаковки становить від приблизно 0,95 до приблизно 1,00. За варіантом, якому віддають більшу перевагу, висота розташування лінії шарніра зовнішнього корпусу по суті дорівнює висоті внутрішньої упаковки або більша за неї. Це забезпечує можливість відокремлення клейкої наклейки від внутрішньої упаковки під час пересування кришки із закритого у відкрите положення. Внаслідок утворення лінії шарніра в такому місці при пересуванні кришки з відкритого положення в закрите положення клейка наклейка контактує з внутрішньої упаковки одразу по суті в тому місці, де ця клейка наклейка буде, коли кришка перебуватиме в закритому положенні. Це забезпечує надійне ущільнення між клейкою наклейкою та внутрішньою упаковкою. Коли вмістище має розміри, подібні до розмірів вмістища для курильних виробів звичайного розміру, лінія шарніра за варіантом, якому віддають перевагу, розташована на відстані від верху вмістища 12мм або менше, за варіантом, якому віддають більшу перевагу, 8 мм або менше, а за варіантом, якому віддають ще більшу перевагу, 6 мм або менше. За варіантом, якому віддають перевагу, на другій частині внутрішньої поверхні клейкої наклейки, розташованій у нижнього краю клейкої наклейки, практично нема клею. Друга частина визначена вільною крайкою клейкої наклейки та лінією, паралельною цій вільній крайці. За варіантом, якому віддають перевагу, ця лінія розташована на відстані щонайменше 4% висоти передньої стінки від вільної крайки, за варіантом, якому віддають більшу перевагу, щонайменше 8% висоти передньої стінки від вільної крайки, а за варіантом, якому віддають ще більшу перевагу, 12% висоти передньої стінки від вільної крайки. Тобто у звичайному вмістищі, яке вміщує курильні вироби, ця лінія розташована на відстані щонайменше 1 мм від вільної крайки, за варіантом, якому віддають перевагу, щонайменше 2 мм, а за варіантом, якому віддають більшу перевагу, щонайменше 3 мм. Друга частина призначена для зменшення зусилля, необхідного для пересування кришки із закритого положення у відкрите положення. Друга частина може бути виконана так, щоб запобігати приклеюванню до внутрішньої упаковки. За варіантом, якому віддають перевагу, внутрішня упаковка має одну або більше лінію(-ій) знеміцнення, що визначає(-ють) ділянку для забезпечення доступу, по яким третя частина внутрішньої поверхні клейкої наклейки незнімно прикріплена до ділянки для забезпечення доступу внутрішньої упаковки, так що перше відкривання кришки зовнішнього корпусу принаймні частково відокремлює ділянку для забезпечення доступу внутрішньої упаковки від решти внутрішньої упаковки по одній або більше згаданій(-им) лінії(-ям) знеміцнення для утворення отвору для доступу у внутрішній упаковці. За варіантом, якому віддають більшу перевагу, ділянка для забезпечення доступу внутрішньої упаковки частково відокремлюється від решти внутрішньої упаковки по одній або більше лінії(-ям) знеміцнення при першому відкриванні кришки зовнішнього корпусу, так що ділянка для забезпечення доступу внутрішньої упаковки залишається прикріпленою до решти внутрішньої упаковки під час наступного відкривання та закривання кришки зовнішнього корпусу. Клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на першу частину внутрішньої поверхні клейкої наклейки, може оточувати по суті весь периметр ділянки для забезпечення доступу внутрішньої упаковки. 3 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 За варіантом, якому віддають перевагу, в закритому положенні клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на першу частину внутрішньої поверхні клейкої наклейки, оточує по суті весь периметр отвору для доступу у внутрішній упаковці. Внаслідок наявності внутрішньої упаковки, на якій визначена ділянка для забезпечення доступу, ця внутрішня упаковка може бути більш надійно ущільнена перед першим відкриванням вмістища. Це може збільшити термін зберігання споживчих виробів, вміщених у вмістище. За варіантами здійснення цього винаходу, яким віддають перевагу, вмістище включає в себе також внутрішній зміцнювальний елемент, розташований всередині внутрішньої упаковки. За варіантом, якому віддають перевагу, внутрішній зміцнювальний елемент являє собою Uподібний внутрішній зміцнювальний елемент, який включає в себе передню стінку та пару бічних стінок, розташованих одна навпроти іншої. Альтернативно внутрішній зміцнювальний елемент може бути розташований між вмістищем та внутрішньою упаковкою. Внутрішній зміцнювальний елемент з великою площею поверхні забезпечує перевагу, яка полягає в підвищенні конструктивної міцності вмістища. Підвищена конструктивна міцність, забезпечена внутрішнім зміцнювальним елементом, забезпечує надійне закривання клейкої наклейки. Це забезпечує певні переваги при здійсненні наступних операцій закривання, коли вмістище вже неповне. Якщо внутрішній зміцнювальний елемент розташований між вмістищем і внутрішньою упаковкою, цей внутрішній зміцнювальний елемент може включати в себе покривний шар, причому структура поверхні цього покривного шару забезпечує відсутність перенесення клею з клейкої наклейки на покривний шар, коли ця клейка етикетка прикріплена до покривного шару внутрішнього зміцнювального елемента. Наприклад, внутрішній зміцнювальний елемент може мати покривний шар з шаруватого поліетилентерефталату (PET). Покривний шар може бути прозорим або металізованим. Запобігання переносу клею з етикетки на внутрішній зміцнювальний елемент забезпечує перевагу, яка полягає в тому, що пил або невеликі частки, наприклад, так зване "тютюнове кришиво", не пристають до внутрішнього зміцнювального елемента. За варіантом, якому віддають перевагу, внутрішня упаковка виготовлена з металевої фольги або металізованого паперу. Внутрішня упаковка може бути утворена з матеріалу у вигляді ламінованої або багатошарової металізованої поліетиленової плівки та матеріалу вкладиша. Цей матеріал вкладиша може являти собою каландрований пергамін. На додаток матеріал внутрішньої упаковки може мати верхнє покриття, яке дозволяє друк. За варіантом, якому віддають перевагу, споживчі вироби являють собою курильні вироби. Проте згадане вмістище може бути придатним для різних споживчих виробів, таких як кондитерські вироби, засушені харчові продукти або їм подібні. Терміни "передній", "задній", "верхній", "нижній", "боковий", "згори", "знизу" "збоку" означають відносне положення частин вмістища за цим винаходом та їхніх складових частин у стані, коли вмістище перебуває у вертикальному положенні із закритою кришкою зовнішнього корпусу та лінією шарніра, розташованою позаду цього вмістища. В описі вмістищ за цим винаходом згадані терміни застосовані незалежно від положення вмістища, яке описується. Термін "поздовжній" означає напрямок знизу догори або навпаки. Термін "поперечний" означає напрямок, перпендикулярний до поздовжнього напрямку. За варіантом, якому віддають перевагу, вмістище має форму прямокутного паралелепіпеда, який має дві ширші стінки, відокремлені на певну відстань двома вужчими стінками. Термін "лінія шарніра" означає лінію, навколо якої може повертатися кришка для відкривання вмістища. Лінія шарніра може являти собою, наприклад, лінію складання або лінію згину на пластині, яка утворює задню стінку вмістища. Вмістище може бути виготовлене з будь-яких прийнятних матеріалів, в тому числі, але без обмеження ними, з картону, паперу, пластмаси, металу або їх комбінації. За варіантом, якому віддають перевагу, зовнішній корпус виготовлений з однієї або більше зігнутих пласких картонних заготовок, і за варіантом, якому віддають перевагу, маса 1 м картону становить від приблизно 100 г до приблизно 350 г. Якщо вмістище включає в себе зовнішню обгортку, за варіантом, якому віддають перевагу, ця зовнішня обгортка являє собою прозору полімерну плівку, утворену, наприклад, з поліетилену високої або низької щільності, поліпропілену, орієнтованого поліпропілену, полівініліденхлориду, целюлозної плівки або їх комбінацій, і згадану зовнішню обгортку застосовують у відомий спосіб. Зовнішня обгортка може включати в себе розривальну стрічку. 4 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 60 На додаток на зовнішній обгортці можуть бути надруковані зображення, інформація для споживача або інші відомості. Як описано вище, вмістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними ребрами. Альтернативно вмістище може мати одне або більше заокруглене(-их) поздовжнє(-іх) ребро(-ер), заокруглене(-их) поперечне(-их) ребро(-ер), скошене(-их) поздовжнє(-іх) ребро(-ер), скошене(-их) поперечне(-их) ребро(-ер) або їх комбінації. Наприклад, вмістище за цим винаходом може включати в себе, але без обмеження ними: -одне або два поздовжнє(-іх) заокруглене(-их) або скошене(-их) ребро(-ра) на передній стінці та/або одне або два поздовжнє(-іх) заокруглене(-их) або скошене(-их) ребро(-ра) на задній стінці; - одне або два поперечне(-их) заокруглене(-их) або скошене(-их) ребро(-ра) на передній стінці та/або одне або два поперечне(-их) заокруглене(-их) або скошене(-их) ребро(-ра) на задній стінці; - одне поздовжнє заокруглене ребро та одне поздовжнє скошене ребро на передній стінці та/або одне поперечне заокруглене ребро та одне поперечне скошене ребро на задній стінці; - одне або два поперечне(-их) заокруглене(-их) або скошене(-их) ребро(-ра) на передній стінці та одне або два поздовжнє(-іх) заокруглене(-их) або скошене(-их) ребро(-ра) на передній стінці; - два поздовжніх заокруглених або скошених ребра на першій бічній стінці або два поперечних заокруглених або скошених ребра на другій бічній стінці. Якщо вмістище має одне або більше скошене(-их) ребро(-ер), то за варіантом, якому віддають перевагу, це(-і) одне або більше скошене(-их) ребро(-ер) має(-ють) ширину від приблизно 1 мм до приблизно 10 мм, за варіантом, якому віддають перевагу, від приблизно 2 мм до приблизно 6 мм. Альтернативно вмістище може мати подвійний скіс, утворений трьома паралельними рифленими або бігованими лініями, які розташовані на такій відстані одна від іншої, що утворюють два різні скоси на ребрі вмістища. Альтернативно вмістище може мати не прямокутний поперечний переріз, а наприклад, багатокутний поперечний переріз, такий як трикутний або шестикутний, напівовальний або напівкруглий. Вмістища за цим винаходом можуть знайти конкретне застосування як пачки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Слід розуміти, що в результаті відповідного вибору їх розмірів вмістища за цим винаходом можуть бути призначені для вміщення різної кількості сигарет звичайного розміру, великого розміру, надвеликого розміру, тонких або надтонких сигарет. Альтернативно у вмістище можуть бути вміщені інші споживчі вироби. В результаті відповідного вибору розмірів вмістища за цим винаходом можуть бути призначені для вміщення різної загальної кількості курильних виробів або для розташування курильних виробів за різними схемами укладання. Наприклад, в результаті відповідного вибору їх розмірів, вмістища за цим винаходом можуть бути призначені для вміщення загалом від десяти до тридцяти курильних виробів. Курильні вироби у вмістищі можуть бути розташовані за різними схемами залежно від загальної кількості цих курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд з шести, семи, восьми, дев'яти або десяти одиниць. Альтернативно курильні вироби можуть бути розташовані у два або більше ряди(-ів). Ці два або більше ряди(ів) можуть вміщувати однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти одиниць; три ряди з п'яти або семи одиниць; або чотири ряди з чотирьох, п'яти або шести одиниць. Альтернативно ці два або більше ряди(-ів) можуть включати в себе щонайменше два ряди, які вміщують різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: ряд з п'яти одиниць та ряд з шести одиниць (схема 5-6); ряд з шести одиниць та ряд з семи одиниць (схема 6-7); ряд з семи одиниць та ряд з восьми одиниць (схема 7-8); середній ряд з п'яти одиниць та два зовнішні ряди з шести одиниць (схема 6-5-6); середній ряд з п'яти одиниць та два зовнішні ряди з семи одиниць (схема 7-5-7); середній ряд з шести одиниць та два зовнішні ряди з п'яти одиниць (схема 5-6-5); середній ряд з шести одиниць та два зовнішні ряди з семи одиниць (схема 7-6-7); середній ряд з семи одиниць та два зовнішні ряди з шести одиниць (схема 6-7-6); середній ряд з дев'яти одиниць та два зовнішні ряди з восьми одиниць (схема 8-9-8); або середній ряд з шести одиниць, один зовнішній ряд з п'яти одиниць та один зовнішній ряд із семи одиниць (схема 5-6-7). 5 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 Вмістища за цим винаходом можуть вміщувати курильні вироби однакового типу чи торгової марки або різних типів чи торгових марок. Крім того, можуть бути вміщені як курильні вироби без фільтра, так і курильні вироби з різними типами фільтрів, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) та різного діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та загальним надходженням твердих речовин. За варіантом, якому віддають перевагу, розміри вмістища вибирають такими, щоб вони відповідали довжині курильних виробів та схемі їх розташування. Зазвичай зовнішні розміри вмістища на приблизно 0,5-5 мм більші за розміри множини(-ин) курильних виробів, розміщених усередині вмістища. Довжина, ширина та глибина вмістищ за цим винаходом можуть бути такими, що у положенні із закритою кришкою кінцеві загальні розміри вмістища є подібними до розмірів звичайної одноразової пачки з відкидною кришкою для двадцяти сигарет. За варіантом, якому віддають перевагу, вмістища за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, а за варіантом, якому віддають більшу перевагу, від приблизно 70мм до приблизно 125 мм, де висоту вимірюють від нижньої стінки до верхньої стінки вмістища. За варіантом, якому віддають перевагу, вмістища за цим винаходом мають ширину від приблизно 12мм до приблизно 150мм, а за варіантом, якому віддають більшу перевагу, від приблизно 70мм до приблизно 125мм, де ширину вимірюють від однієї бічноїстінки до іншої бічної стінки вмістища. За варіантом, якому віддають перевагу, вмістища за цим винаходом мають глибину від приблизно 6 мм до приблизно 150 мм, а за варіантом, якому віддають більшу перевагу, від приблизно 12 мм до приблизно 25 мм, де глибину вимірюють від передньої стінки до задньої стінки вмістища (яка має шарнір між коробкою та кришкою). За варіантом, якому віддають перевагу, відношення висоти вмістища до глибини вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддають більшу перевагу, від приблизно 2/1 до приблизно 8/1, та за варіантом, якому віддають найбільшу перевагу, від приблизно 3/1 до 5/1. За варіантом, якому віддають перевагу, відношення ширини вмістища до глибини вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддають більшу перевагу, від приблизно 2/1 до приблизно 8/1, та за варіантом, якому віддають найбільшу перевагу, від приблизно 2/1 до 3/1. За варіантом, якому віддають перевагу, відношення висоти задньої стінки кришки до висоти задньої стінки коробки зовнішнього футляра становить від приблизно 0/1 (кришка розташована на верхній крайці вмістища) до приблизно 1/1, за варіантом, якому віддають більшу перевагу, від приблизно 1/5 до приблизно 1/10, а за варіантом, якому віддають найбільшу перевагу, від приблизно 1/6 до 1/8. За варіантом, якому віддають перевагу, відношення висоти передньої стінки кришки зовнішнього корпусу до висоти передньої стінки коробки зовнішнього корпусу становить від приблизно 1/0 (кришка повністю закриває передню стінку) до приблизно 1/10, за варіантом, якому віддають більшу перевагу, від приблизно 1/1 до приблизно 1/5, а за варіантом, якому віддають найбільшу перевагу, від приблизно 1/2 до приблизно 1/3. Якщо вмістище вміщує курильні вироби, це вмістище може також включати в себе відсіки для відходів (попелу або недокурків) або вміщувати інші споживчі вироби, наприклад, сірники, запальнички, засоби гасіння, освіжувачі дихання або електронні пристрої. Згадані інші споживчі вироби можуть бути прикріплені ззовні вмістища, розташовані всередині вмістища разом з курильними виробами, розташовані в окремому відсіку вмістища або розташовані за комбінаціями цих способів. Зовнішні поверхні вмістищ за цим винаходом можуть мати виконаний на них друк, тиснення, рельєф, або можуть бути оздобленими по-іншому логотипами виробника або бренда, товарними знаками, слоганами або іншою інформацією та позначками для споживача. Вмістища за цим винаходом після заповнення можуть бути обгорнуті в целофанову плівку або ж загорнуті в прозору полімерну плівку, наприклад, з поліетилену високої або низької густини, поліпропілену, орієнтованого поліпропілену, полівініліденхлориду, в целюлозну плівку або в їх комбінації у відомий спосіб. Якщо вмістища за цим винаходом загорнуті в обгортку, ця зовнішня обгортка може мати одну або більше розривальну(-их) смужку(-ок). Крім того, на зовнішній обгортці можуть бути надруковані зображення, інформація для споживача або інші відомості. 6 UA 115435 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зрозуміло, що певні комбінації різних ознак, описаних та визначених у будь-яких аспектах винаходу, можуть бути втілені та/або забезпечені та/або застосовані незалежно. Цей винахід описаний нижче лише як приклад з посиланнями на прикладені фігури, на яких: на Фіг. 1 показане вмістище за цим винаходом. на Фіг. 2 показаний вид збоку вмістища за цим винаходом з кришкою у відкритому положенні; на Фіг. 3 показаний вид збоку вмістища за цим винаходом з кришкою в закритому положенні; на Фіг. 4 показана внутрішня поверхня клейкої наклейки за цим винаходом; на Фіг. 5 показана зовнішня поверхня клейкої наклейки за цим винаходом; на Фіг. 6 показана внутрішня поверхня клейкої наклейки за альтернативним варіантом здійснення цього винаходу; та на Фіг. 7 показана зовнішня поверхня клейкої наклейки за альтернативним варіантом здійснення цього винаходу. На Фіг. 1 показане вмістище 100, яке включає в себе коробку 102 (нижня частина коробки не показана) та кришку 104. В цю коробку вміщена внутрішня упаковка 106. Ця внутрішня упаковка 106 оточує споживчі вироби, такі як курильні вироби. Ця внутрішня упаковка 106 може бути незнімно приєднана до внутрішніх поверхонь коробки для утримування внутрішньої упаковки в коробці під час використання вмістища. Клейка наклейка 108 розташована так, що нижня частина її зовнішньої поверхні незнімно приєднана до внутрішньої поверхні кришки 104. Решта зовнішньої поверхні клейкої наклейки не приєднана до жодної частини вмістища. Верхня частина внутрішньої поверхні клейкої наклейки приєднана до внутрішньої упаковки у верхній частині задньої стінки внутрішньої упаковки та в задній частині верхньої стінки внутрішньої упаковки. Клей, який уможливлює багатократне відклеювання та приклеювання, нанесений по ПСрИфСрІІ внутрішньої поверхні клейкої наклейки, так що клейка наклейка може бути прикріплена до та відкріплена від внутрішньої упаковки. Отвір для доступу у внутрішній упаковці виконаний разом з ділянкою для забезпечення доступу, яка перед першим відкриванням вмістища прикріплена до отвору для доступу по периметру по лініям знеміцнення. На певну частину внутрішньої поверхні клейкої наклейки нанесений клей для незнімного приєднання клейкої наклейки до ділянки для забезпечення доступу внутрішньої упаковки. Отже, при першому відкриванні наклейка відокремлює ділянку для забезпечення доступу від внутрішньої упаковки по лініям знеміцнення, і забезпечує доступ всередину внутрішньої упаковки крізь отвір для доступу. Як описано вище, внутрішня упаковка потім ущільнюється наклейкою, коли кришка перебуває у закритому положенні. Для полегшення відкривання кришки споживачем у нижній частині внутрішньої поверхні клейкої наклейки утворена частина 112, виконана так, щоб запобігати приклеюванню. Термін "виконаний так, щоб запобігати приклеюванню", вжитий в цьому описі, означає клей, оброблений так, щоб нейтралізувати його здатність до склеювання. Альтернативно термін "виконаний так, щоб запобігати приклеюванню" означає частину клейкої наклейки, в межах якої нема клею. Частина, виконана так, щоб запобігати приклеюванню, знижує зусилля, необхідне для першого відкривання кришки, внаслідок зменшення зони клею, який уможливлює багатократне відклеювання та приклеювання, на клейкій наклейці. На Фіг. 2 показаний вид збоку вмістища 100, зображеного на Фіг. 1. Як показано, клейка наклейка 108 незнімно приєднана до внутрішньої поверхні передньої стінки кришки 104 клеєм 200 для незнімного склеювання. Розміри частини 200, на яку нанесено клей, є такими, що під час пересування кришки із закритого положення у відкрите положення клейка наклейка 108 залишається увігнутою досередини. Як показано, покрита клеєм частина 200 простягається на щонайменше 50% висоти передньої стінки від нижньої крайки кришки. Як показано на Фіг. 3, коли кришка перебуває в закритому положенні, клейка наклейка контактує з внутрішньою упаковкою 106, а клей, який уможливлює багатократне відклеювання та приклеювання, прикріплює клейку наклейку до внутрішньої упаковки. Ця наклейка контактує з внутрішньою упаковкою по верхній стінці внутрішньої упаковки і по певній частині передньої стінки внутрішньої упаковки. Отвір для доступу у внутрішній упаковці закривається наклейкою, і в такий спосіб утворюється ущільнена внутрішня упаковка. Це ущільнення захищає споживчі вироби, такі як курильні вироби, розташовані всередині внутрішньої упаковки. На додаток до частини 112, виконаної так, щоб запобігати приклеюванню, для полегшення відкривання кришки споживачем на висоті, яка відповідає положенню верхньої частини внутрішньої упаковки, утворена лінія 300 шарніра. Розташування лінії шарніра на цій висоті або вище забезпечує відсутність взаємного ковзання кришки відносно внутрішньої упаковки. Отже, 7 UA 115435 C2 5 10 15 20 25 30 35 40 для відокремлення клейкої наклейки від внутрішньої упаковки необхідно менше зусилля, ніж для ковзного пересування цієї наклейки по внутрішній упаковці. На Фіг. 4 показана внутрішня поверхня клейкої наклейки 108. Внутрішня поверхня має частину 400, на яку нанесено клей для незнімного склеювання. Як описано вище, частина 400, на яку нанесено клей для незнімного склеювання, виконана так, щоб незнімно приєднувати наклейку до ділянки для забезпечення доступу внутрішньої упаковки. На частину 402 нанесений клей, який уможливлює багатократне відклеювання та приклеювання, причому ця частина оточує по периметру частину 400, на яку нанесено клей для незнімного склеювання. Як описано вище, частина 402, на яку нанесено клей, який уможливлює багатократне відклеювання та приклеювання, утворена так, щоб знімно приклеюватись до внутрішньої упаковки 106. Нижня крайка клейкої наклейки 108 має частину 112, виконану так, щоб запобігати приклеюванню, яка призначена для полегшення відкривання вмістища споживачем. На Фіг. 5 показана зовнішня поверхня клейкої наклейки 108. Зовнішня поверхня має частину 200, на яку нанесено клей для незнімного склеювання. Як описано вище, частина 200, на яку нанесено клей для незнімного склеювання, виконана так, щоб бути незнімно приєднаною до внутрішньої поверхні передньої стінки кришки. Розміри частини 200, на яку нанесено клей для незнімного склеювання, є такими, що клейка наклейка залишається приєднаною до кришки, так що під час пересування кришки із закритого положення у відкрите положення ця наклейка залишається увігнутою досередини. На частині 500 зовнішньої поверхні клейкої наклейки клею нема. На Фіг. 6 показаний альтернативний приклад виконання внутрішньої поверхні клейкої наклейки 600. Клейка наклейка 600 є подібною до показаної на Фіг. 4 та Фіг. 5 та має частину 602, на яку нанесено клей для незнімного склеювання, призначений для незнімного приєднання наклейки до ділянки для забезпечення доступу внутрішньої упаковки. Крім того, наклейка 600 також має частину 604, на яку нанесено клей, який уможливлює багатократне відклеювання та приклеювання, та яка призначена для прикріплювання та відкріплювання наклейки до/від внутрішньої упаковки, та частину 606, виконану так, щоб запобігати приклеюванню, яка призначена для полегшення відкривання вмістища споживачем. Наклейка 600 також має частину 608, яка оточує частину 604, на яку нанесено клей, який уможливлює багатократне відклеювання та приклеювання. На частину 608 нанесено клей для незнімного склеювання, та під час використання вона незнімно приєднується до внутрішньої упаковки. Ця частина 608 забезпечує додаткову жорсткість внутрішньому пакуванню та може сприяти підвищенню надійності ущільнення між наклейкою та внутрішньою упаковкою. Ширина наклейки 600 по суті дорівнює ширині передньої стінки внутрішньої упаковки, що може полегшити розташування наклейки під час виготовлення та підвищити точність виготовлення. Напівкруглі прорізи 610 виконані для зменшення ймовірності того, що приєднана до кришки частина наклейки 600 під час відкривання цієї кришки відірветься від частини наклейки 600, приєднаної до внутрішньої упаковки. На Фіг. 7 показана зовнішня поверхня наклейки 600. На частину 700 нанесено клей для незнімного склеювання задля незнімного приєднання певної частини наклейки 600 до кришки вмістища. Як описано вище, розміри частини 700 є такими, що під час пересування кришки із закритого положення у відкрите положення наклейка залишаться увігнутою досередини. На решті зовнішньої поверхні клею нема, і вона не приєднана до вмістища. На всіх фігурах пунктирні лінії означають лінії згину, а суцільні лінії означають прорізані лінії. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Вмістище для споживчих виробів, яке включає в себе: зовнішній корпус, який включає в себе: коробку; та кришку, шарнірно з'єднану з цією коробкою по лінії шарніра, яка простягається по задній стінці зовнішнього корпусу; внутрішню упаковку, яка оточує споживчі вироби та має отвір для доступу; та клейку наклейку, при цьому на першу частину внутрішньої поверхні цієї клейкої наклейки нанесений клей, який уможливлює багатократне відклеювання та приклеювання, а протилежна зовнішня поверхня цієї клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу, так що пересування кришки зовнішнього корпусу одночасно пересуває клейку наклейку між закритим положенням та відкритим положенням, яке відрізняється тим, що зовнішня поверхня клейкої наклейки незнімно приєднана до внутрішньої поверхні передньої стінки кришки зовнішнього корпусу в місці, розташованому на 8 UA 115435 C2 5 10 15 20 25 30 35 40 45 відстані щонайменше 30 % висоти передньої стінки від нижнього краю цієї передньої стінки, так що під час її пересування клейка наклейка увігнута досередини. 2. Вмістище за п. 1, яке відрізняється тим, що кривизна згаданої клейкої наклейки відносно кришки зовнішнього корпусу є по суті незмінною під час пересування між закритим положенням і відкритим положенням. 3. Вмістище за п. 1 або п. 2, яке відрізняється тим, що зовнішня поверхня згаданої клейкої наклейки незнімно приєднана до передньої стінки кришки зовнішнього корпусу на висоті щонайменше 50 % загальної висоти передньої стінки цієї кришки. 4. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що нижня частина зовнішньої поверхні згаданої липкої наклейки незнімно приєднана до нижньої частини внутрішньої поверхні передньої стінки кришки. 5. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що відношення висоти розташування лінії шарніра зовнішнього корпусу до висоти внутрішньої упаковки становить від приблизно 0,95 до приблизно 1,00. 6. Вмістище за п. 5, яке відрізняється тим, що висота розташування лінії шарніра зовнішнього корпусу по суті дорівнює висоті внутрішньої упаковки або більша за неї. 7. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що на другій частині внутрішньої поверхні згаданої клейкої наклейки, розташованій у нижнього краю згаданої клейкої наклейки, практично немає клею. 8. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана внутрішня упаковка має одну або більше ліній знеміцнення, які визначають ділянку для забезпечення доступу, при цьому третя частина внутрішньої поверхні згаданої клейкої наклейки прикріплена до згаданої ділянки для забезпечення доступу згаданої внутрішньої упаковки, так що перше відкривання кришки зовнішнього корпусу принаймні частково відокремлює згадану ділянку для забезпечення доступу внутрішньої упаковки від решти внутрішньої упаковки по одній або більше лініях знеміцнення для утворення отвору для доступу у внутрішній упаковці. 9. Вмістище за п. 8, яке відрізняється тим, що згадана ділянка для забезпечення доступу внутрішньої упаковки частково відокремлюється від решти внутрішньої упаковки по одній або більше лініях знеміцнення при першому відкриванні кришки зовнішнього корпусу, так що під час наступного відкривання та закривання кришки зовнішнього корпусу згадана ділянка для забезпечення доступу внутрішньої упаковки залишається прикріпленою до решти внутрішньої упаковки. 10. Вмістище за п. 8 або п. 9, яке відрізняється тим, що клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на згадану першу частину внутрішньої поверхні клейкої наклейки, оточує по суті весь периметр згаданої ділянки для забезпечення доступу внутрішньої упаковки. 11. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що в закритому положенні клей, який уможливлює багатократне відклеювання та приклеювання, нанесений на згадану першу частину внутрішньої поверхні клейкої наклейки, оточує по суті весь периметр згаданого отвору для доступу у внутрішній упаковці. 12. Вмістище за будь-яким із попередніх пунктів, яке включає в себе внутрішній зміцнювальний елемент, розташований всередині згаданої внутрішньої упаковки. 13. Вмістище за п. 12, яке відрізняється тим, що згаданий внутрішній зміцнювальний елемент являє собою U-подібний внутрішній зміцнювальний елемент, який включає в себе передню стінку та пару бічних стінок, розташованих одна навпроти іншої. 14. Вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадані споживчі вироби являють собою курильні вироби. 9 UA 115435 C2 10 UA 115435 C2 11 UA 115435 C2 12 UA 115435 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
