Газорозподільна решітка для апарату прямокутного перерізу з псевдозрідженим шаром
Номер патенту: 14442
Опубліковано: 25.04.1997
Автори: Червоний Михайло Васильович, Яремчук Богдан Миколайович, Вовк Степан Теодорович, Долошицький Йосип Ярославович, Соколовський Михайло Федорович, Лаврик Валентина Віталіївна
Формула / Реферат
Газораспределительная решетка для аппарата прямоугольного сечения с псевдоожиженным слоем, содержащая расположенные попарно и симметрично центра решетки секции с установленными с зазором одна относительно другой и наклонно к горизонтальной плоскости пластинами, отличающаяся тем, что, с целью повышения надежности работы аппарата, секции выполнены в виде неправильных четырехугольников, смежные стороны которых образуют при пересечении в центре прямые углы,
Текст

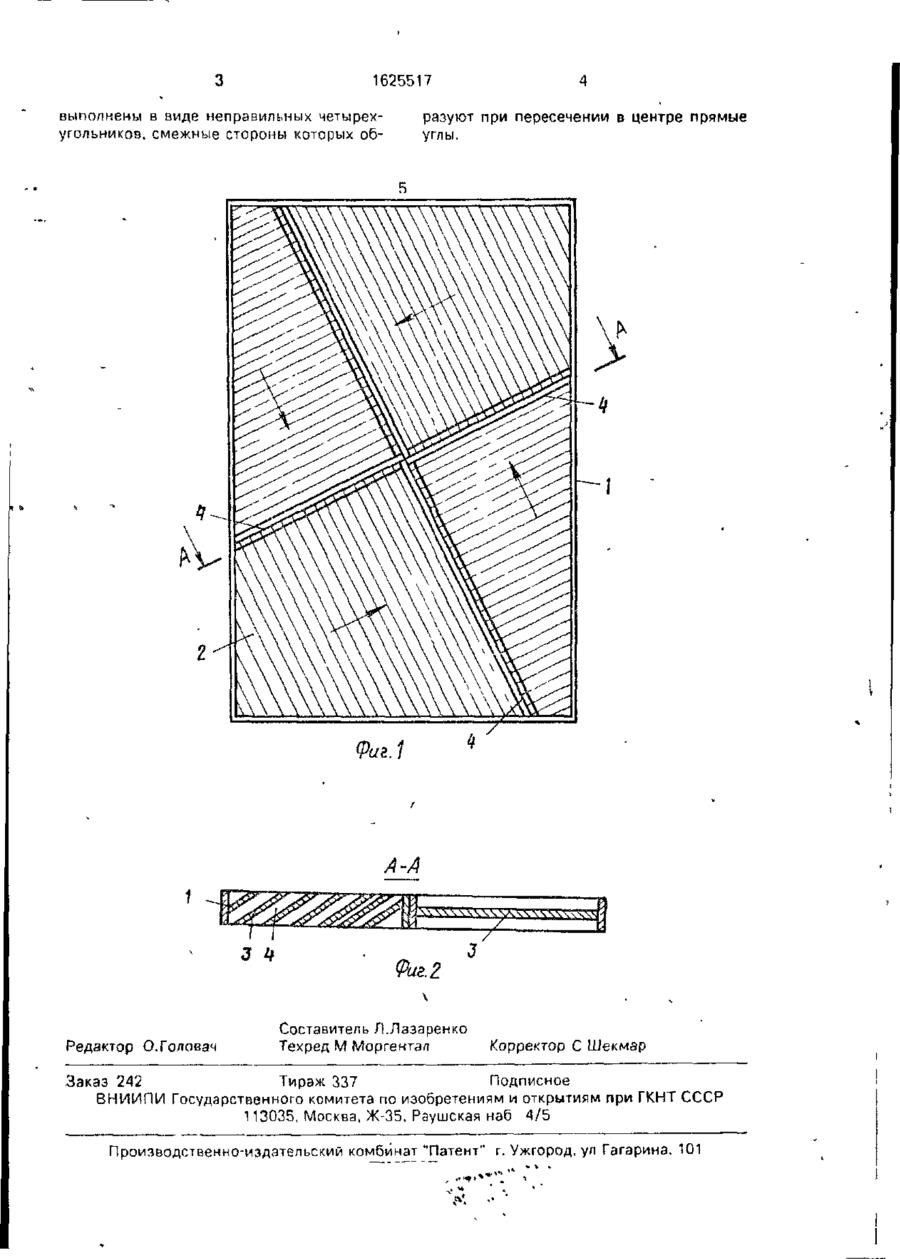

Изобретение относится к газораспределительным решеткам аппаратов с псевдоожиженным слоем и позволяет повысить надежность работы аппарата. Решетка содержит попарно расположенные симметрично центра аппарата секции с установленными в них пластинами. Секции выполнены в виде неправильных четырехугольников, смежные стороны которых образуют при пересечении в центре прямые углы 2 ил. но относительно центра решетки, то щели 4 каждой последующей секции установлены под углом к предыдущей, что способствует созданию вихревого (кольцевого) и направленного вверх потока, который создает интенсивный гидродинамический режим перемешивания частиц. При этом поток в пределах каждой из секций 2 направлен от угла решетки и от стенки аппарата, но не прямо к центру. Это не нарушает вихревой режим, но практически исключает соударение частиц со стенками, их занос в углы аппарата и накопление в этих местах. Формула изобретения Газораспределительная решетка для аппарата прямоугольного сечения с псевдоожиженным слоем, содержащая расположенные попарно и симметрично центра решетки секции с установленными с зазором одна относительно другой и наклонно к горизонтальной плоскости пластинами, о тл и ч а ю щ а я с я тем, что. с целью повышения надежности работы аппарата, секции со С о ю ел ел 1625517 выполнены в виде неправильных четырехугольников, смежные стороны которых об разуют при пересечении в центре прямые углы. Фиг.1 А-А зи Редактор О.Головач Составитель Л.Лазаренко Техред М Моргентал Корректор С Шекмар Заказ 242 Тираж 337 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб 4/5 Производственно-издательский комбинат "Патент" г. Ужгород, ул Гагарина. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-distribution grid for apparatus of rectangular cross section with fluidized bed
Автори англійськоюYaremchuk Bohdan Mykolaiovych, Vovk Stepan Teodorovych, Doloshytskyi Yosyp Yaroslavovych, Sokolovskyi Mykhailo Fedorovych, Lavryk Valentyna Vitaliivna, Chervonyi Mykhailo Vasyliovych
Назва патенту російськоюГазораспределительная решетка для аппарата прямоугольного сечения с псевдоожиженным слоем
Автори російськоюЯремчук Богдан Николаевич, Вовк Степан Теодорович, Долошицкий Иосиф Ярославович, Соколовский Михаил Федорович, Лаврик Валентина Витальевна, Червоный Михаил Васильевич
МПК / Мітки
МПК: B01J 8/18, B01J 19/32
Мітки: газорозподільна, перерізу, шаром, апарату, решітка, псевдозрідженим, прямокутного
