Коренезбиральна машина

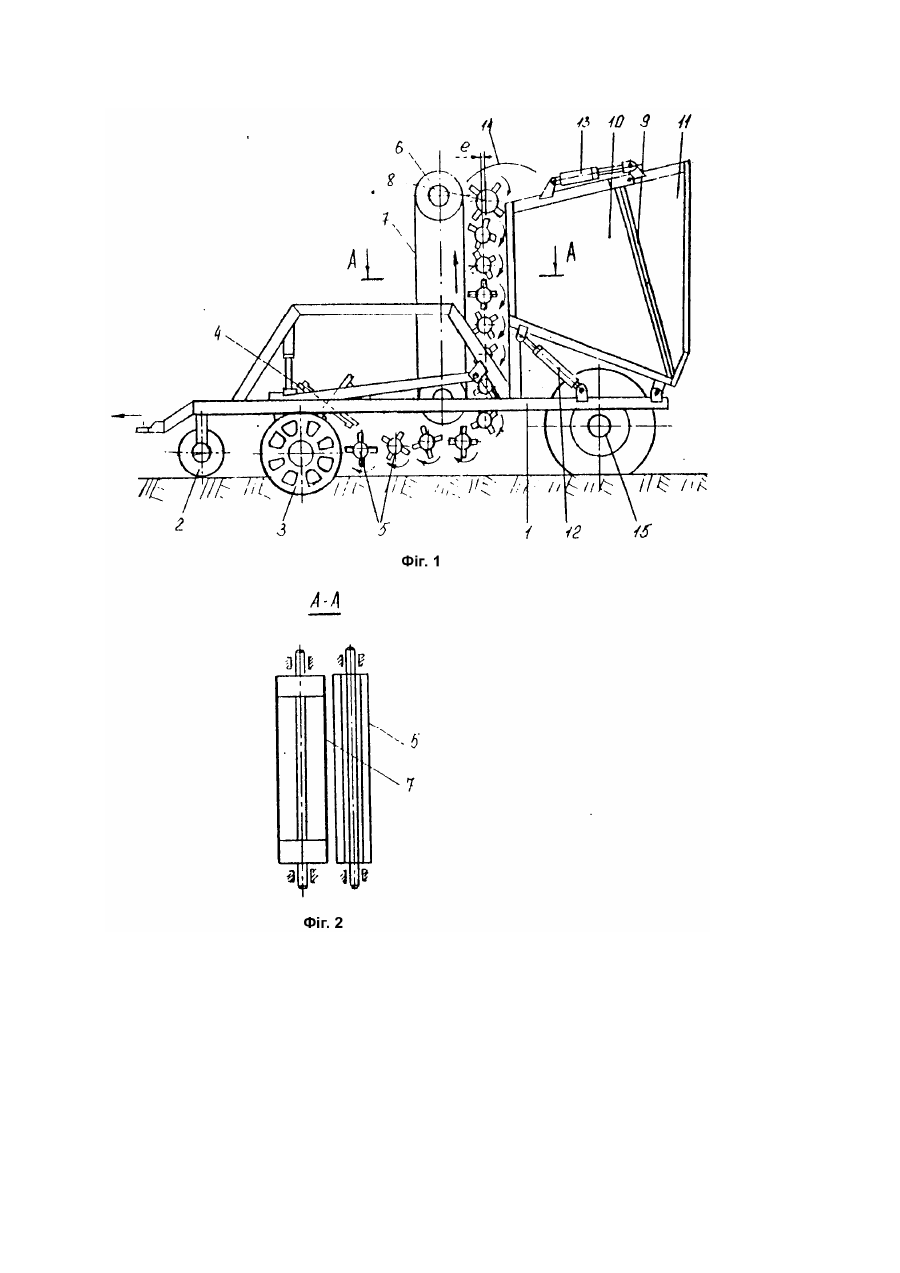

Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин по збиранню коренеплодів цукрових і кормових буряків. Відомий підйомний пристрій коренезбиральної машини (Патент Японії №57 - 37283, кл. A01D25/00, від 09.08.82, Бюл. №1 - 933), який складається з рами, на якій в ряд розташовані підкопуючий пристрій, активний роторний очисник, повздовжній вертикальний транспортер, бункер і задній міст. Недоліком такого пристрою є низька ступінь сепарації коренеплодів від землі і рослинних1 залишків при їх транспортуванні повздовжнім транспортером. Також відома коренезбиральна машина (А.с. СРСР №1556565, кл. A01D25/04, 27/04, від 15.04.90, Бюл. №14), яка складається з рами, на якій в ряд розташовані копіюючі колеса, викопувальні робочі органи, очисний пристрій, стрічковий транспортер, бункер і задній міст. Недоліком такого пристрою є низька ступінь сепарації коренеплодів від землі і рослинних залишків при їх транспортуванні стрічковим транспортером. В основу винаходу покладена задача вдосконалення коренезбиральної машини, в якій паралельним розташуванням у вертикальному напрямку стрічкового транспортеру і групи очисних бітерних валів забезпечується обертовопоступальний рух коренеплодів і за рахунок цього підвищується ступінь їх очищення від землі і рослинних залишків. Поставлена задача досягається за рахунок того, що в коренезбиральній машині, що складається з рами, на якій в ряд розташовані копіюючі колеса, викопувальні робочі органи, очисний пристрій, стрічковий транспортер, бункер і задній міст, згідно винаходу вводиться те, що очисний пристрій виконаний у вигляді набору горизонтально розташованих бітерних валів, центральні осі яких встановлені по -подібній лінії, причому зі сторони викопувального пристрою, паралельно до лінії, що з'єднує осі вертикально розташованих бітерних валів встановлений стрічковий транспортер, полотно якого є суцільним, а зовнішній діаметр обертання останнього бітерного валу є більшим ніж в попередніх і вісь його обертання зміщена в сторону бункера. Суттєві ознаки передбачуваного винаходу направлені на підвищення ступеню сепарації коренеплодів при їх транспортуванні стрічковим транспортером. На фіг.1 зображена коренезбиральна машина; на фіг.2 - перетин А - А на фіг.1. Коренезбиральна машина складається з рами 1, на якій в ряд розташовані копіюючі колеса 2, викопувальні робочі органи, виконані у вигляді дискових копачів 3 і бітера 4. Далі за копачами розташований очисний пристрій, виконаний у вигляді набору горизонтально розташованих бітерних валів 5, центральні осі яких встановлені по -подібній лінії, причому зі сторони копачів 3, паралельно до лінії, що з'єднує осі вертикально розташованих бітерних валів 5 встановлений стрічковий транспортер 6, полотно 7 якого є суцільним. Вісь обертання останнього бітерного валу 8 зміщена в сторону бункера 9 на величину "e", а зовнішній діаметр обертання останнього бітерного валу 8 є більшим ніж в попередніх 5. Бункер 9 виконаний з двох частин 10 і 11, основна частина 10 якого шарнірно з'єднана з рамою 1 і парою гідроциліндрів 12, а допоміжна 11 шарнірно, за допомогою пари гідроциліндрів 13 зв'язана з основною частиною 10 бункера 9. В зоні завантаження бункера 9 над крайнім бітерним валом 8 встановлений обмежувальний щиток 14. Під бункером 9 розташований задній міст 15. Працює коренезбиральна машина таким чином. При її переміщенні в напрямку рядків коренеплодів копіюючі колеса 2 забезпечують копіювання рельєфу рядків коренеплодів. Рама 1 машини, при цьому, провертається відносно осі заднього моста 15. В процесі переміщення машини заглиблені в землю диски копачів 3, обертаючись, викопують коренеплоди, які активним бітером 4 подаються на очисні бітерні вали 5. При переході очисних бітерних валів 5 на вертикальний напрямок транспортування, корені попадають в зону між бітерними валами 5 і полотном 7 вертикального транспортеру 6 і переміщаються в сторону крайнего бітера 8, який завантажує бункер 9. При накопиченому бункері, за допомогою гідроциліндрів 12 і 13 проводиться вивантаження коренеплодів на землю, на краю поля. Виконання крайнього бітера 8 із зміщеною віссю обертання в сторону бункера 9 і більшим зовнішнім діаметром обертання в порівнянні з попередніми бітерними валами 5, забезпечує інтенсивне і без втрат завантаження бункера коренеплодами. Обмежувальний щиток 14 забезпечує направлення коренів строго в бункер. Виконання полотна 7 транспортеру 6 суцільним забезпечує зменшення ступеню пошкодження коренеплодів при їх транспортуванні. Таким чином, запропонована коренезбиральна машина при зменшенні габаритних розмірів (повздовжній транспортер встановлюється вертикально) дозволяє суттєво інтенсифікувати процес очищення коренеплодів від землі і рослинних домішок по всій довжині їх переміщення в бункер.
