Пристрій оперативного контролю якості металургійного шлаку
Номер патенту: 24600
Опубліковано: 10.07.2007
Автори: Азарян Альберт Арамаісович, Лісовий Георгій Миколайович, Кєкух Анатолій Володимирович, Цибулевський Юрій Євгенович, Дрига Володимир Володимирович
Формула / Реферат
Пристрій оперативного контролю якості металургійного шлаку, що містить індуктивний перетворювач, ввімкнутий у коливальний контур автогенератора, до виходу якого приєднані послідовно підсилювач, фазовий детектор та індикатор, який відрізняється тим, що пристрій обладнано другим підсилювачем, амплітудним детектором, двома масштабуючими блоками, двома суматорами та обчислювальним блоком, при цьому другий підсилювач з'єднано з виходом автогенератора, виходи обох підсилювачів відповідно з'єднані через частотний або амплітудний детектор з входами масштабуючих блоків, перші виходи яких з'єднані з першими входами відповідних суматорів, а другі виходи масштабуючих блоків з'єднані навхрест з другими входами суматорів; виходи суматорів приєднані до дільника, який обчислює питому магнітну проникність, величина якої висвічується на індикаторі, з'єднаному з виходом дільника.
Текст

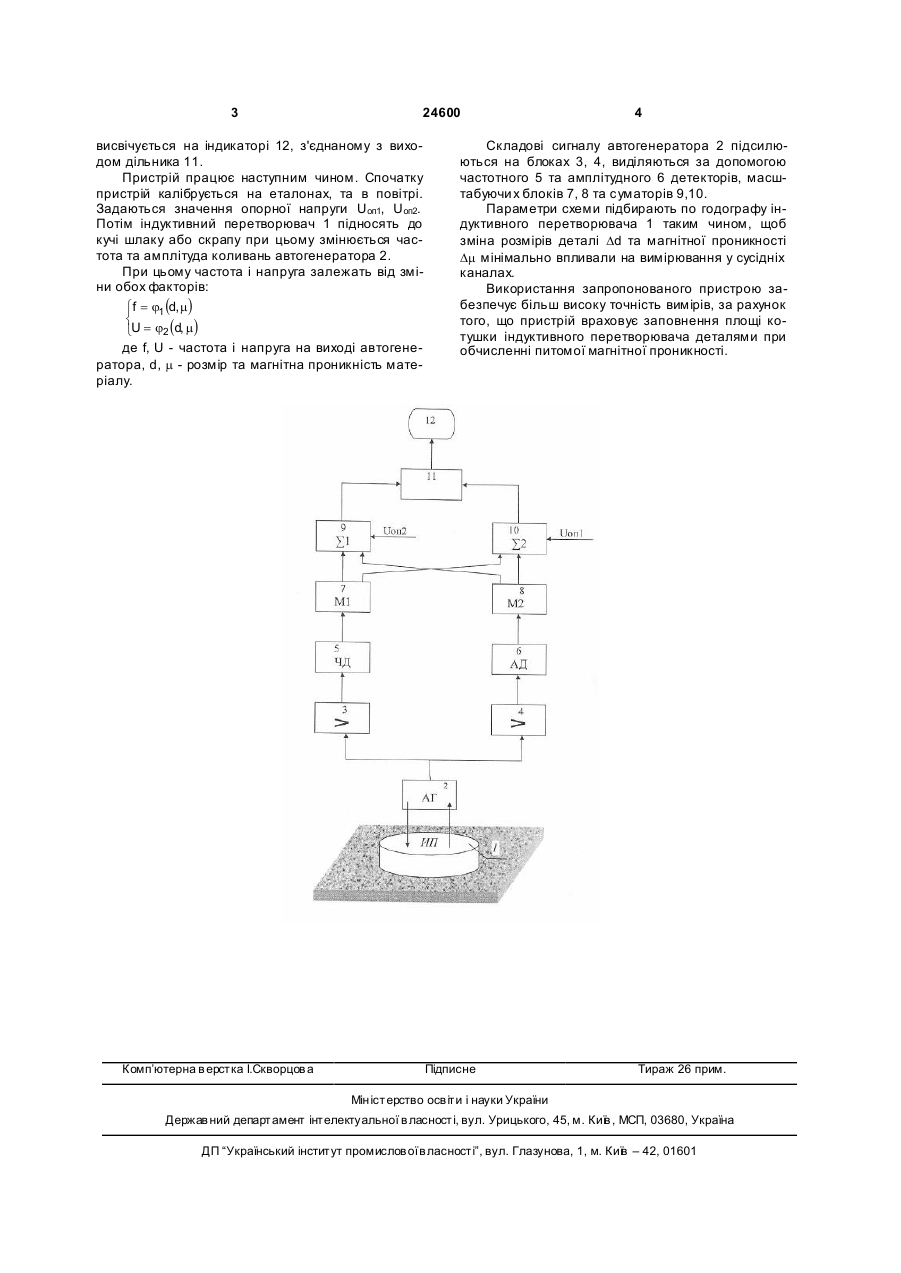

Пристрій оперативного контролю якості металургійного шлаку, що містить індуктивний перетворювач, ввімкнутий у коливальний контур автогенератора, до виходу якого приєднані послідовно підсилювач, фазовий детектор та індикатор, який 3 24600 висвічується на індикаторі 12, з'єднаному з виходом дільника 11. Пристрій працює наступним чином. Спочатку пристрій калібрується на еталонах, та в повітрі. Задаються значення опорної напруги Uоп1, Uоп2. Потім індуктивний перетворювач 1 підносять до кучі шлаку або скрапу при цьому змінюється частота та амплітуда коливань автогенератора 2. При цьому частота і напруга залежать від зміни обох факторів: ìf = j1 (d, m) í îU = j2 (d, m) де f, U - частота і напруга на виході автогенератора, d, m - розмір та магнітна проникність матеріалу. Комп’ютерна в ерстка І.Скворцов а 4 Складові сигналу автогенератора 2 підсилюються на блоках 3, 4, виділяються за допомогою частотного 5 та амплітудного 6 детекторів, масштабуючи х блоків 7, 8 та суматорів 9,10. Параметри схеми підбирають по годографу індуктивного перетворювача 1 таким чином, щоб зміна розмірів деталі Dd та магнітної проникності Dm мінімально впливали на вимірювання у сусідніх каналах. Використання запропонованого пристрою забезпечує більш високу точність вимірів, за рахунок того, що пристрій враховує заповнення площі котушки індуктивного перетворювача деталями при обчисленні питомої магнітної проникності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for monitoring quality of metallurgic slag
Автори англійськоюAzarian Albert Aramaisovych, Dryha Volodymyr Volodymyrovych, Kekukh Anatolii Volodymyrovych, Lisovyi Heorhiy Mykolayovych, Tsybulskyi Yurii Yevhenovych
Назва патенту російськоюУстройство для контроля качества металлургического шлака
Автори російськоюАзарян Альберт Арамаисович, Дрига Владимир Владимирович, Кекух Анатолий Владимирович, Лисовый Георгий Миколаевич, Цибулевский Юрий Евгеньевич
МПК / Мітки
МПК: G01R 33/16
Мітки: якості, пристрій, металургійного, оперативного, шлаку, контролю
