Пальник газовий
Формула / Реферат
Пальник газовий, який застосовується у побутових газових плитах, котрий складається із корпуса з головкою і вогневими отворами та кришки, який відрізняється тим, що головка корпусу, вогневі отвори та кришка пальника мають нахил у зовнішньому напрямі.
Текст

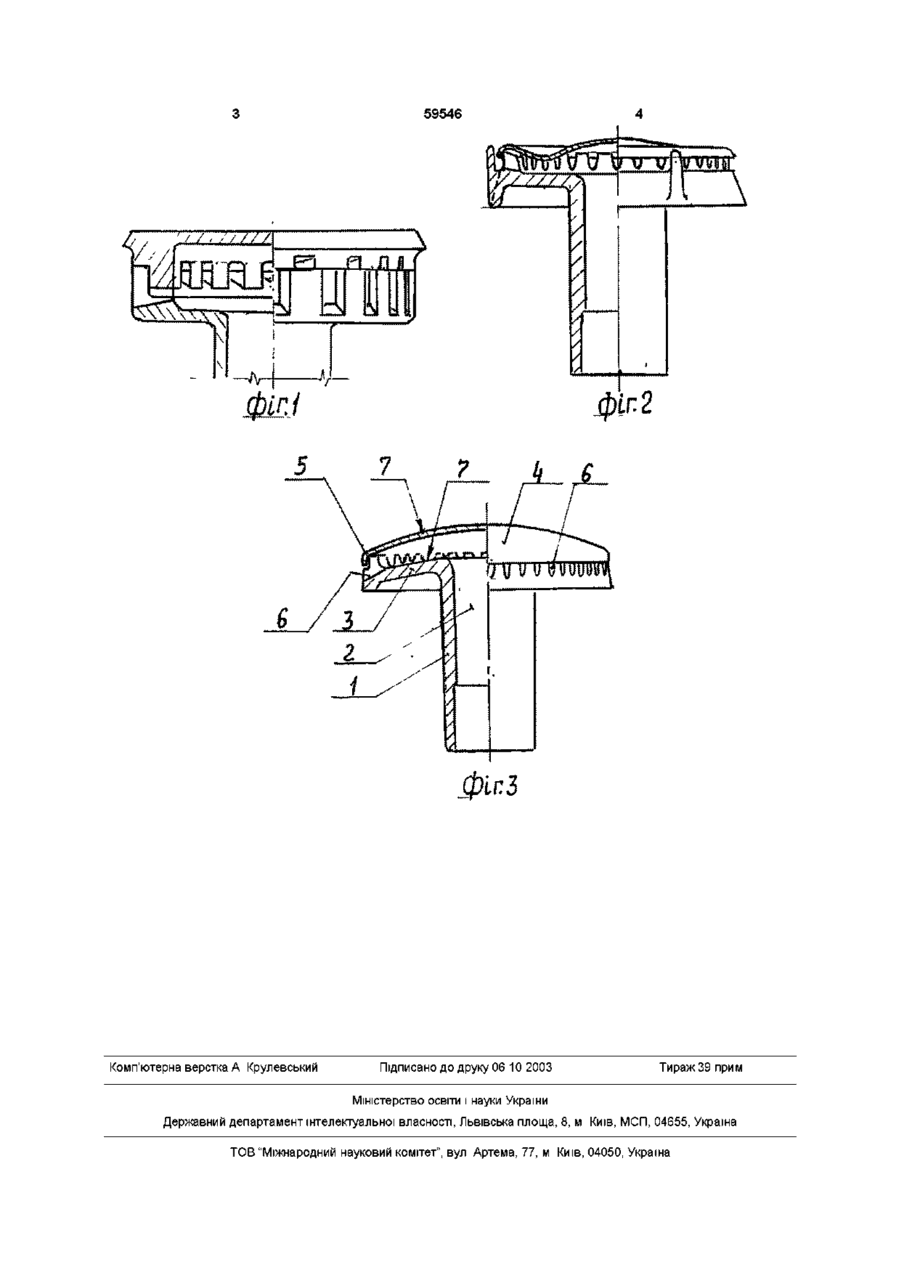

Пальник газовий, який застосовується у побутових газових плитах, котрий складається із корпуса з головкою і вогневими отворами та кришки, який відрізняється тим, що головка корпусу, вогневі отвори та кришка пальника мають нахил у зовнішньому напрямі для затримання на них збіглої харчової суміші та рідини В основу винаходу поставлено задачу - створити безпечний газовий пальник (в порівнянні з накресленими на фіг 1 та 2), який не залишає на кришці, вогневих отворах та головці пальника збіглої харчової суміші, не створює умов для горіння суміші та виключає умови гасіння пальника Це досягається шляхом застосування на кришці, вогневих отворах та головці пальника схилу у зовнішньому напрямі, що утворює умови для сходження 3 них харчової суміші та рідини Загальний вид пальника показан на фіг 3 Пальник складається з корпуса 1, змішувальної камери 2 і головки 3, над якою розташована кришка 4 Кришка фіксується відносно головки 3 циліндричної розточки 5 Головка корпусу має пази 6, які становлять радіальні вогневі отвори Головка З корпусу, вогневі отвори 6 та кришка 4 мають схил 7 у зовнішньому напрямі, що утворює умови для сходження з кришки 4, вогневих отворів 6 та з головки 3 пальника харчової суміші та рідини Саме це і створює поліпшення умов праці у приміщенні де встановлена газова плита, та підвищує техніку безпеки при експлуатації газових плит (О ю о> ю 59546 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюPryschepa Vladyslav Hryhorovych
Назва патенту російськоюГазовая горелка
Автори російськоюПрищепа Владислав Григорьевич
МПК / Мітки
МПК: F23D 14/00
