Кулірний утоково-основний фільтрувальний рукав

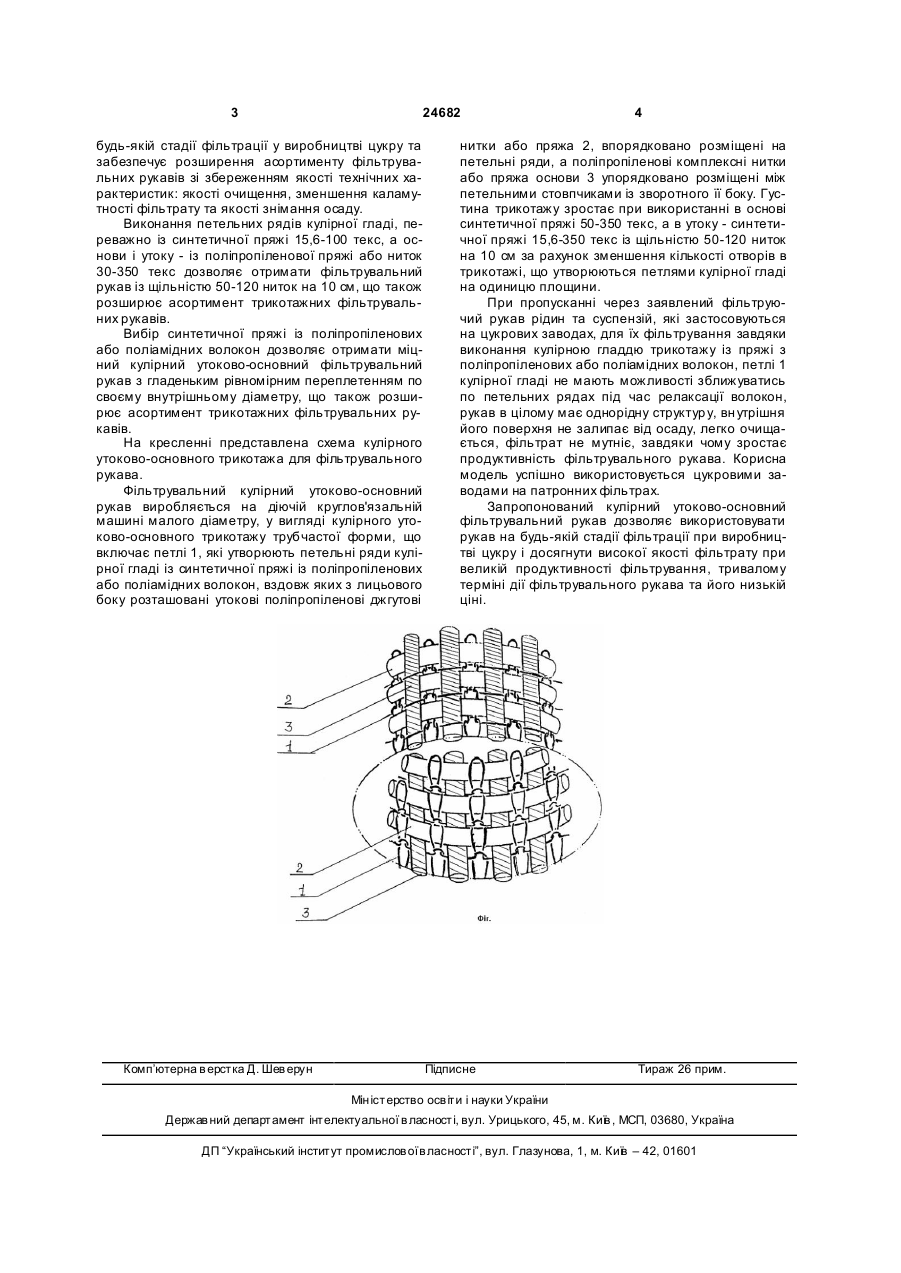

1. Кулірний утоково-основний фільтрувальний рукав, що містить петельні ряди кулірної гладі, вздовж яких з лицьового боку розташовані утокові ряди, впорядковано розміщені на петельних рядах, а ряди основи упорядковано розміщені між петельними стовпчиками із зворотного її боку, 3 24682 будь-якій стадії фільтрації у виробництві цукру та забезпечує розширення асортименту фільтрувальних рукавів зі збереженням якості технічних характеристик: якості очищення, зменшення каламутності фільтрату та якості знімання осаду. Виконання петельних рядів кулірної гладі, переважно із синтетичної пряжі 15,6-100 текс, а основи і утоку - із поліпропіленової пряжі або ниток 30-350 текс дозволяє отримати фільтрувальний рукав із щільністю 50-120 ниток на 10 см, що також розширює асортимент трикотажних фільтрувальних рукавів. Вибір синтетичної пряжі із поліпропіленових або поліамідних волокон дозволяє отримати міцний кулірний утоково-основний фільтрувальний рукав з гладеньким рівномірним переплетенням по своєму внутрішньому діаметру, що також розширює асортимент трикотажних фільтрувальних рукавів. На кресленні представлена схема кулірного утоково-основного трикотажа для фільтрувального рукава. Фільтрувальний кулірний утоково-основний рукав виробляється на діючій круглов'язальній машині малого діаметру, у вигляді кулірного утоково-основного трикотажу трубчастої форми, що включає петлі 1, які утворюють петельні ряди кулірної гладі із синтетичної пряжі із поліпропіленових або поліамідних волокон, вздовж яких з лицьового боку розташовані утокові поліпропіленові джгутові Комп’ютерна в ерстка Д. Шев ерун 4 нитки або пряжа 2, впорядковано розміщені на петельні ряди, а поліпропіленові комплексні нитки або пряжа основи 3 упорядковано розміщені між петельними стовпчиками із зворотного її боку. Густина трикотажу зростає при використанні в основі синтетичної пряжі 50-350 текс, а в утоку - синтетичної пряжі 15,6-350 текс із щільністю 50-120 ниток на 10 см за рахунок зменшення кількості отворів в трикотажі, що утворюються петлями кулірної гладі на одиницю площини. При пропусканні через заявлений фільтруючий рукав рідин та суспензій, які застосовуються на цукрових заводах, для їх фільтрування завдяки виконання кулірною гладдю трикотажу із пряжі з поліпропіленових або поліамідних волокон, петлі 1 кулірної гладі не мають можливості зближуватись по петельних рядах під час релаксації волокон, рукав в цілому має однорідну структур у, вн утрішня його поверхня не залипає від осаду, легко очищається, фільтрат не мутніє, завдяки чому зростає продуктивність фільтрувального рукава. Корисна модель успішно використовується цукровими заводами на патронних фільтрах. Запропонований кулірний утоково-основний фільтрувальний рукав дозволяє використовувати рукав на будь-якій стадії фільтрації при виробництві цукру і досягнути високої якості фільтрату при великій продуктивності фільтрування, тривалому терміні дії фільтрувального рукава та його низькій ціні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
