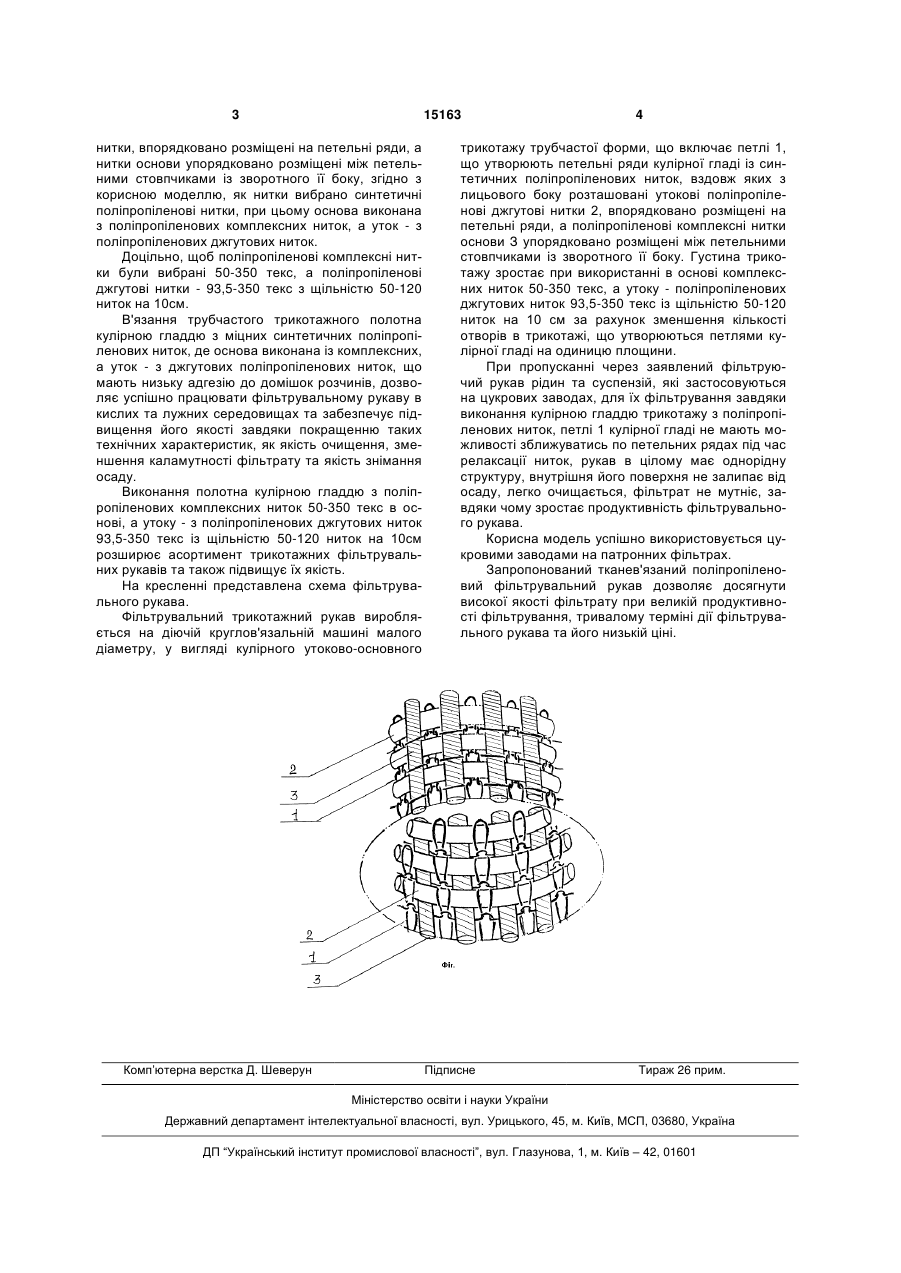

Трикотажний фільтрувальний рукав

1. Трикотажний фільтрувальний рукав, що включає петельні ряди кулірної гладі із міцних ниток, вздовж яких з лицьового боку розташовані утокові нитки, впорядковано розміщені на петельні 3 15163 нитки, впорядковано розміщені на петельні ряди, а нитки основи упорядковано розміщені між петельними стовпчиками із зворотного її боку, згідно з корисною моделлю, як нитки вибрано синтетичні поліпропіленові нитки, при цьому основа виконана з поліпропіленових комплексних ниток, а уток - з поліпропіленових джгутових ниток. Доцільно, щоб поліпропіленові комплексні нитки були вибрані 50-350 текс, а поліпропіленові джгутові нитки - 93,5-350 текс з щільністю 50-120 ниток на 10см. В'язання трубчастого трикотажного полотна кулірною гладдю з міцних синтетичних поліпропіленових ниток, де основа виконана із комплексних, а уток - з джгутових поліпропіленових ниток, що мають низьку адгезію до домішок розчинів, дозволяє успішно працювати фільтрувальному рукаву в кислих та лужних середовищах та забезпечує підвищення його якості завдяки покращенню таких технічних характеристик, як якість очищення, зменшення каламутності фільтрату та якість знімання осаду. Виконання полотна кулірною гладдю з поліпропіленових комплексних ниток 50-350 текс в основі, а утоку - з поліпропіленових джгутових ниток 93,5-350 текс із щільністю 50-120 ниток на 10см розширює асортимент трикотажних фільтрувальних рукавів та також підвищує їх якість. На кресленні представлена схема фільтрувального рукава. Фільтрувальний трикотажний рукав виробляється на діючій круглов'язальній машині малого діаметру, у вигляді кулірного утоково-основного Комп’ютерна верстка Д. Шеверун 4 трикотажу трубчастої форми, що включає петлі 1, що утворюють петельні ряди кулірної гладі із синтетичних поліпропіленових ниток, вздовж яких з лицьового боку розташовані утокові поліпропіленові джгутові нитки 2, впорядковано розміщені на петельні ряди, а поліпропіленові комплексні нитки основи З упорядковано розміщені між петельними стовпчиками із зворотного її боку. Густина трикотажу зростає при використанні в основі комплексних ниток 50-350 текс, а утоку - поліпропіленових джгутових ниток 93,5-350 текс із щільністю 50-120 ниток на 10 см за рахунок зменшення кількості отворів в трикотажі, що утворюються петлями кулірної гладі на одиницю площини. При пропусканні через заявлений фільтруючий рукав рідин та суспензій, які застосовуються на цукрових заводах, для їх фільтрування завдяки виконання кулірною гладдю трикотажу з поліпропіленових ниток, петлі 1 кулірної гладі не мають можливості зближуватись по петельних рядах під час релаксації ниток, рукав в цілому має однорідну структуру, внутрішня його поверхня не залипає від осаду, легко очищається, фільтрат не мутніє, завдяки чому зростає продуктивність фільтрувального рукава. Корисна модель успішно використовується цукровими заводами на патронних фільтрах. Запропонований тканев'язаний поліпропіленовий фільтрувальний рукав дозволяє досягнути високої якості фільтрату при великій продуктивності фільтрування, тривалому терміні дії фільтрувального рукава та його низькій ціні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
