Шафа для розміщення електроапаратури
Номер патенту: 24683
Опубліковано: 10.07.2007
Автори: Виродов Валерій Олександрович, Фірсов Віктор Стефанович, Шеремет Сергій Леонідович, Волчков Іван Іванович, Колодяжний Валерій Васильович, Кохан Анатолій Михайлович, Коток Валерій Борисович
Формула / Реферат

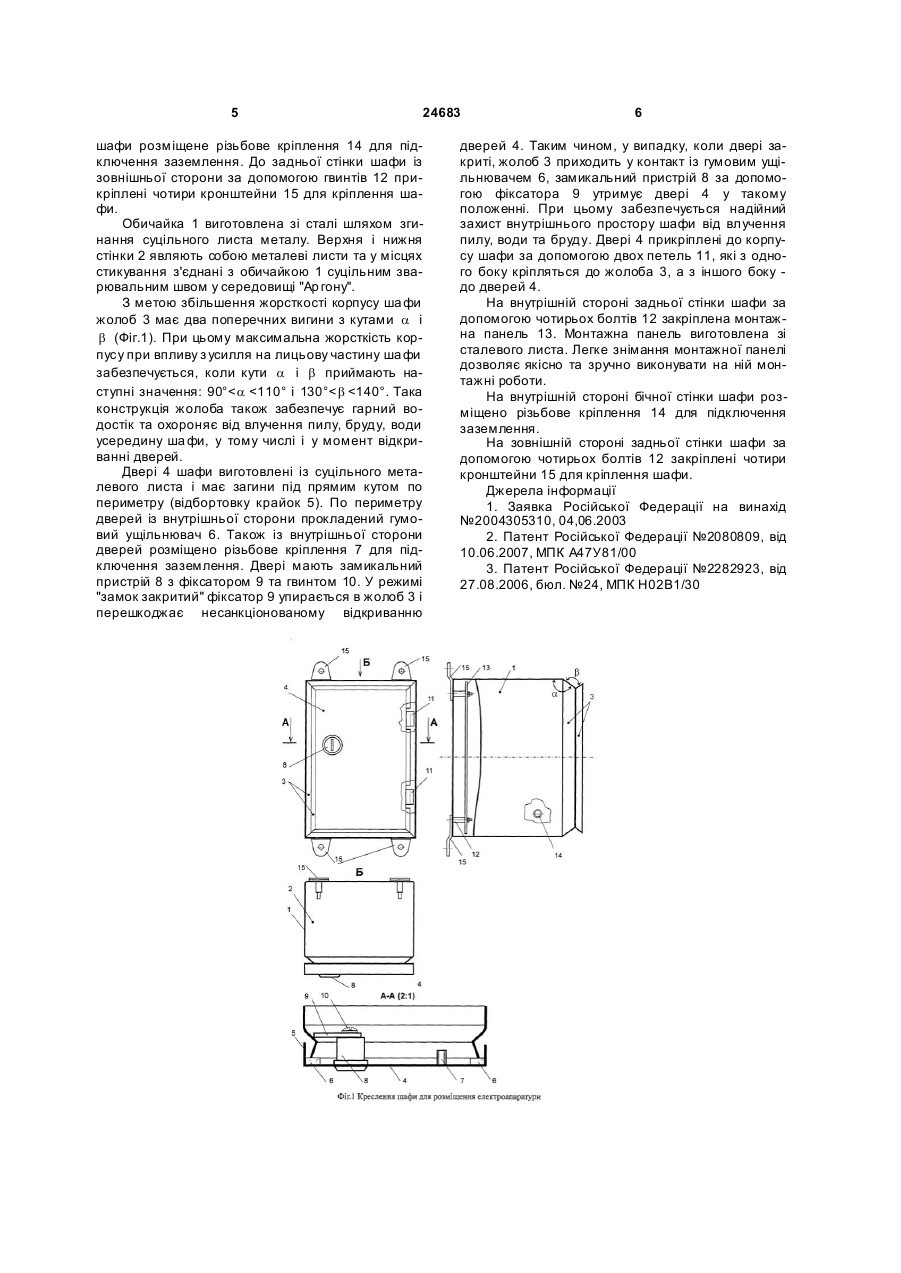

1. Шафа для розміщення електроапаратури, що містить задню і передню, дві бічні, а також верхню і нижню стінки, двері та замикальний пристрій, яка відрізняється тим, що дві бічні та задня стінки виконані з одного листа металу у вигляді обичайки, а верхня та нижня стінки виконані у вигляді окремих панелей, які з'єднані з обичайкою суцільним зварювальним швом, при цьому кромка корпусу по замкнутому периметру з боку лицьової частини шафи має відбортовку у вигляді жолоба, а кромка дверей по замкнутому периметру має відбортовку у вигляді згину під прямим кутом, вздовж якого на внутрішній стороні дверей прикріплений гумовий ущільнювач.
2. Шафа за п. 1, яка відрізняється тим, що задня стінка корпусу із внутрішньої сторони має чотири нарізні кріплення для установки монтажної панелі.
3. Шафа за п. 1, яка відрізняється тим, що двері із внутрішньої сторони мають нарізне кріплення для підключення заземлення.
4. Шафа за п. 1, яка відрізняється тим, що відбортовка у вигляді жолоба має два поперечних згини з кутами і
, величини яких знаходяться у межах значень 90°<
<110° і 130°<
<140°.
Текст

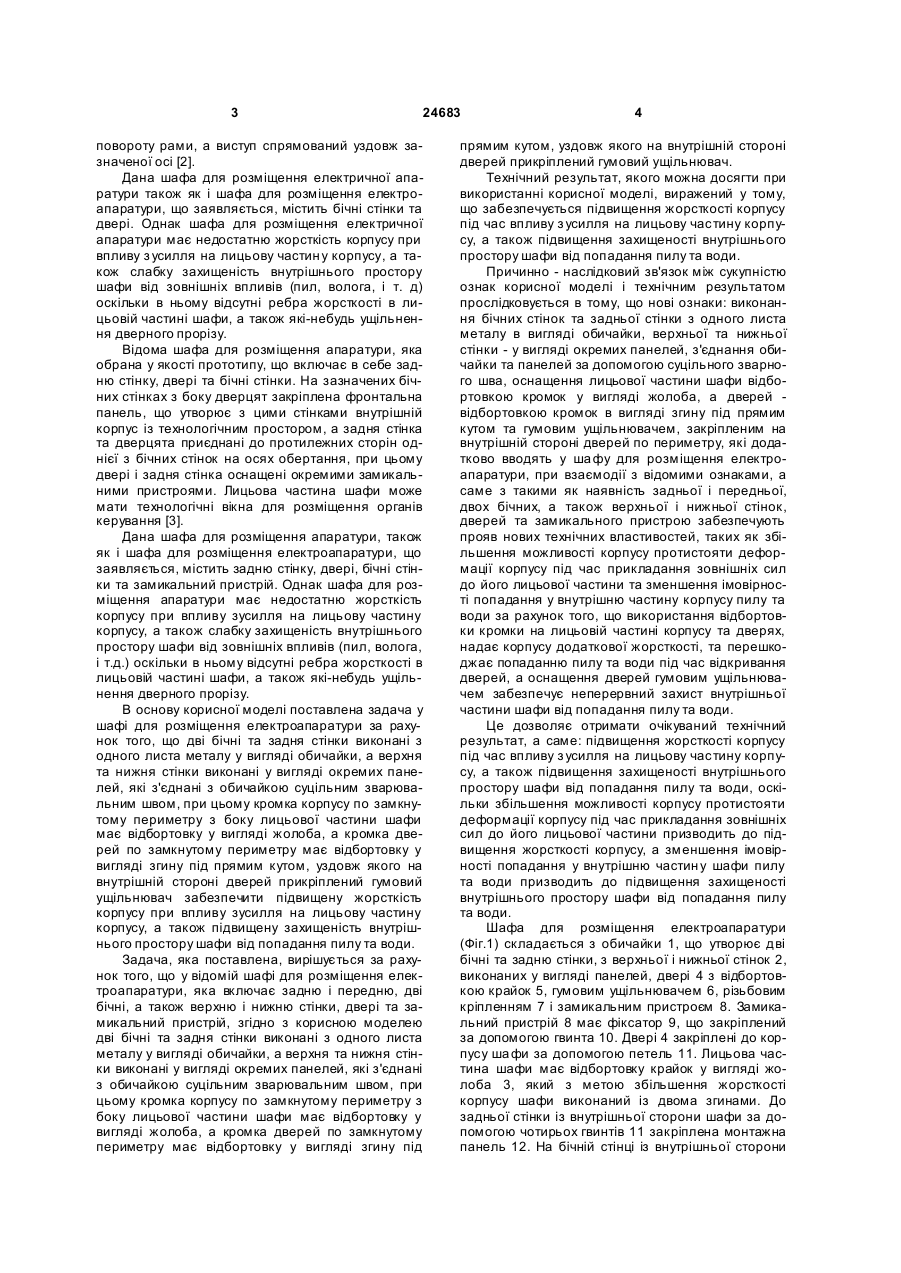

1. Шафа для розміщення електроапаратури, що містить задню і передню, дві бічні, а також верхню і нижню стінки, двері та замикальний пристрій, яка відрізняє ться тим, що дві бічні та задня стінки виконані з одного листа металу у вигляді обичайки, а верхня та нижня стінки виконані у вигляді окремих панелей, які з'єднані з обичайкою суцільним зварювальним швом, при цьому кромка кор 3 24683 повороту рами, а виступ спрямований уздовж зазначеної осі [2]. Дана шафа для розміщення електричної апаратури також як і шафа для розміщення електроапаратури, що заявляється, містить бічні стінки та двері. Однак шафа для розміщення електричної апаратури має недостатню жорсткість корпусу при впливу з усилля на лицьову частин у корпусу, а також слабку захищеність внутрішнього простору шафи від зовнішніх впливів (пил, волога, і т. д) оскільки в ньому відсутні ребра жорсткості в лицьовій частині шафи, а також які-небудь ущільнення дверного прорізу. Відома шафа для розміщення апаратури, яка обрана у якості прототипу, що включає в себе задню стінку, двері та бічні стінки. На зазначених бічних стінках з боку дверцят закріплена фронтальна панель, що утворює з цими стінками внутрішній корпус із технологічним простором, а задня стінка та дверцята приєднані до протилежних сторін однієї з бічних стінок на осях обертання, при цьому двері і задня стінка оснащені окремими замикальними пристроями. Лицьова частина шафи може мати технологічні вікна для розміщення органів керування [3]. Дана шафа для розміщення апаратури, також як і шафа для розміщення електроапаратури, що заявляється, містить задню стінку, двері, бічні стінки та замикальний пристрій. Однак шафа для розміщення апаратури має недостатню жорсткість корпусу при впливу зусилля на лицьову частину корпусу, а також слабку захищеність внутрішнього простору шафи від зовнішніх впливів (пил, волога, і т.д.) оскільки в ньому відсутні ребра жорсткості в лицьовій частині шафи, а також які-небудь ущільнення дверного прорізу. В основу корисної моделі поставлена задача у шафі для розміщення електроапаратури за рахунок того, що дві бічні та задня стінки виконані з одного листа металу у вигляді обичайки, а верхня та нижня стінки виконані у вигляді окремих панелей, які з'єднані з обичайкою суцільним зварювальним швом, при цьому кромка корпусу по замкнутому периметру з боку лицьової частини шафи має відбортовку у вигляді жолоба, а кромка дверей по замкнутому периметру має відбортовку у вигляді згину під прямим кутом, уздовж якого на внутрішній стороні дверей прикріплений гумовий ущільнювач забезпечити підвищену жорсткість корпусу при впливу зусилля на лицьову частину корпусу, а також підвищену захищеність внутрішнього простору шафи від попадання пилу та води. Задача, яка поставлена, вирішується за рахунок того, що у відомій шафі для розміщення електроапаратури, яка включає задню і передню, дві бічні, а також верхню і нижню стінки, двері та замикальний пристрій, згідно з корисною моделею дві бічні та задня стінки виконані з одного листа металу у вигляді обичайки, а верхня та нижня стінки виконані у вигляді окремих панелей, які з'єднані з обичайкою суцільним зварювальним швом, при цьому кромка корпусу по замкнутому периметру з боку лицьової частини шафи має відбортовку у вигляді жолоба, а кромка дверей по замкнутому периметру має відбортовку у вигляді згину під 4 прямим кутом, уздовж якого на внутрішній стороні дверей прикріплений гумовий ущільнювач. Технічний результат, якого можна досягти при використанні корисної моделі, виражений у тому, що забезпечується підвищення жорсткості корпусу під час впливу з усилля на лицьову частину корпусу, а також підвищення захищеності внутрішнього простору шафи від попадання пилу та води. Причинно - наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом прослідковується в тому, що нові ознаки: виконання бічних стінок та задньої стінки з одного листа металу в вигляді обичайки, верхньої та нижньої стінки - у вигляді окремих панелей, з'єднання обичайки та панелей за допомогою суцільного зварного шва, оснащення лицьової частини шафи відбортовкою кромок у вигляді жолоба, а дверей відбортовкою кромок в вигляді згину під прямим кутом та гумовим ущільнювачем, закріпленим на внутрішній стороні дверей по периметру, які додатково вводять у ша фу для розміщення електроапаратури, при взаємодії з відомими ознаками, а саме з такими як наявність задньої і передньої, двох бічних, а також верхньої і нижньої стінок, дверей та замикального пристрою забезпечують прояв нових технічних властивостей, таких як збільшення можливості корпусу протистояти деформації корпусу під час прикладання зовнішніх сил до його лицьової частини та зменшення імовірності попадання у внутрішню частину корпусу пилу та води за рахунок того, що використання відбортовки кромки на лицьовій частині корпусу та дверях, надає корпусу додаткової жорсткості, та перешкоджає попаданню пилу та води під час відкривання дверей, а оснащення дверей гумовим ущільнювачем забезпечує неперервний захист внутрішньої частини шафи від попадання пилу та води. Це дозволяє отримати очікуваний технічний результат, а саме: підвищення жорсткості корпусу під час впливу з усилля на лицьову частину корпусу, а також підвищення захищеності внутрішнього простору шафи від попадання пилу та води, оскільки збільшення можливості корпусу протистояти деформації корпусу під час прикладання зовнішніх сил до його лицьової частини призводить до підвищення жорсткості корпусу, а зменшення імовірності попадання у внутрішню частин у шафи пилу та води призводить до підвищення захищеності внутрішнього простору шафи від попадання пилу та води. Шафа для розміщення електроапаратури (Фіг.1) складається з обичайки 1, що утворює дві бічні та задню стінки, з верхньої і нижньої стінок 2, виконаних у вигляді панелей, двері 4 з відбортовкою крайок 5, гумовим ущільнювачем 6, різьбовим кріпленням 7 і замикальним пристроєм 8. Замикальний пристрій 8 має фіксатор 9, що закріплений за допомогою гвинта 10. Двері 4 закріплені до корпусу ша фи за допомогою петель 11. Лицьова частина шафи має відбортовку крайок у вигляді жолоба 3, який з метою збільшення жорсткості корпусу шафи виконаний із двома згинами. До задньої стінки із внутрішньої сторони шафи за допомогою чотирьох гвинтів 11 закріплена монтажна панель 12. На бічній стінці із внутрішньої сторони 5 24683 шафи розміщене різьбове кріплення 14 для підключення заземлення. До задньої стінки шафи із зовнішньої сторони за допомогою гвинтів 12 прикріплені чотири кронштейни 15 для кріплення шафи. Обичайка 1 виготовлена зі сталі шляхом згинання суцільного листа металу. Верхня і нижня стінки 2 являють собою металеві листи та у місцях стикування з'єднані з обичайкою 1 суцільним зварювальним швом у середовищі "Ар гону". З метою збільшення жорсткості корпусу ша фи жолоб 3 має два поперечних вигини з кутами a і b (Фіг.1). При цьому максимальна жорсткість корпусу при впливу з усилля на лицьову частину ша фи забезпечується, коли кути a і b приймають наступні значення: 90°< a
ДивитисяДодаткова інформація
Назва патенту англійськоюCabinet for electrical equipment
Автори англійськоюKolodiazhnyi Valerii Vasyliovych, Firsov Viktor Stefanovych, Kokhan Anatolii Mykhailovych, Kotok Valerii Bronislavovych, Volchkov Ivan Ivanovych, Vyrodov Valerii Oleksandrovych, Sheremet Serhii Leonidovych
Назва патенту російськоюШкаф для размещения электроаппаратуры
Автори російськоюКолодяжный Валерий Васильевич, Фирсов Виктор Стефанович, Кохан Анатолий Михайлович, Коток Валерий Борисович, Волчков Иван Иванович, Виродов Валерий Александрович, Шеремет Сергей Леонидович
МПК / Мітки
МПК: H02B 1/00
Мітки: розміщення, шафа, електроапаратури
