Зубна щітка

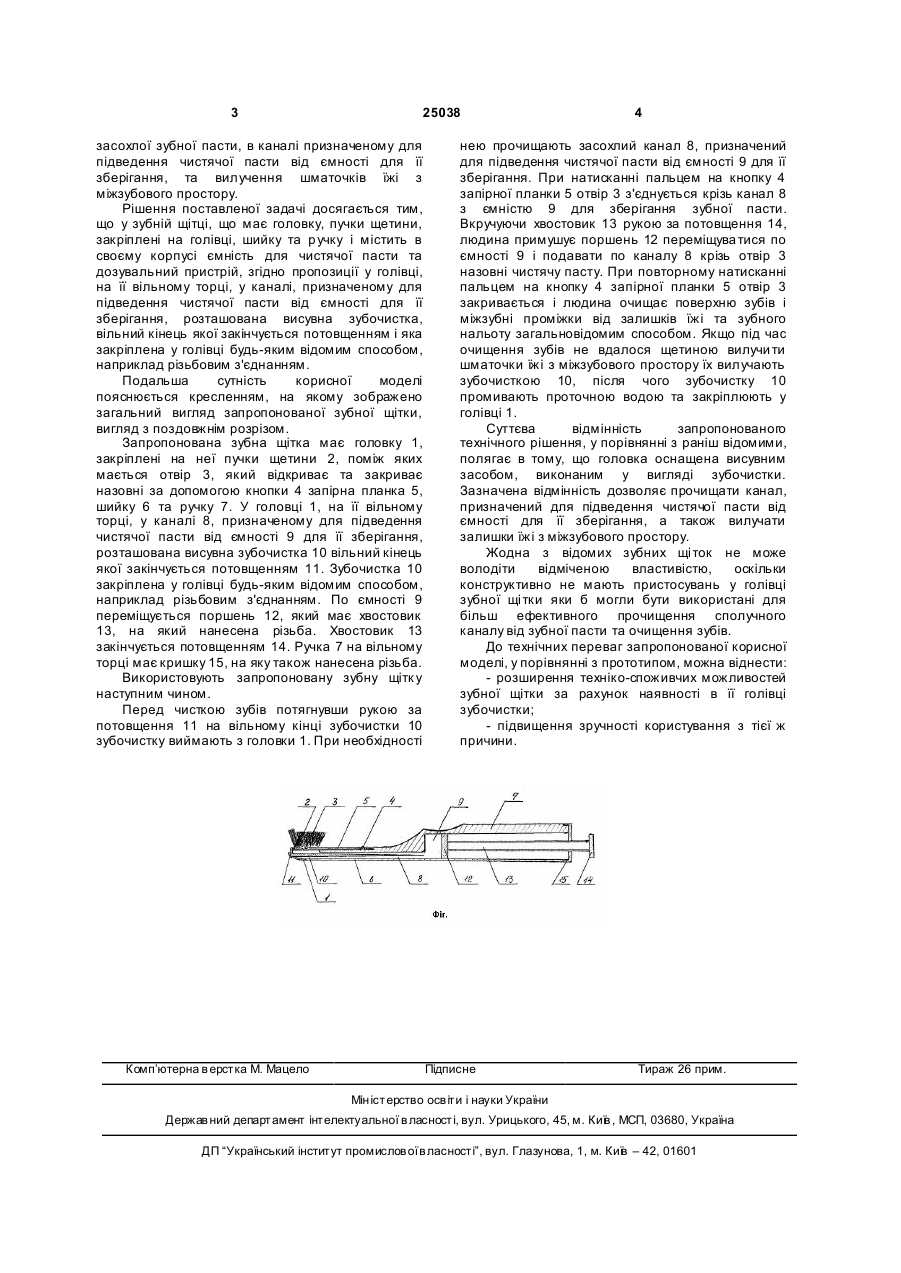

Зубна щітка, що має головку, пучки щетини, закріплені на головці, шийку та ручку і містить у 3 25038 засохлої зубної пасти, в каналі призначеному для підведення чистячої пасти від ємності для її зберігання, та вилучення шматочків їжі з міжзубового простору. Рішення поставленої задачі досягається тим, що у зубній щітці, що має головку, пучки щетини, закріплені на голівці, шийку та р учку і містить в своєму корпусі ємність для чистячої пасти та дозувальний пристрій, згідно пропозиції у голівці, на її вільному торці, у каналі, призначеному для підведення чистячої пасти від ємності для її зберігання, розташована висувна зубочистка, вільний кінець якої закінчується потовщенням і яка закріплена у голівці будь-яким відомим способом, наприклад різьбовим з'єднанням. Подальша сутність корисної моделі пояснюється кресленням, на якому зображено загальний вигляд запропонованої зубної щітки, вигляд з поздовжнім розрізом. Запропонована зубна щітка має головку 1, закріплені на неї пучки щетини 2, поміж яких мається отвір 3, який відкриває та закриває назовні за допомогою кнопки 4 запірна планка 5, шийку 6 та ручку 7. У головці 1, на її вільному торці, у каналі 8, призначеному для підведення чистячої пасти від ємності 9 для її зберігання, розташована висувна зубочистка 10 вільний кінець якої закінчується потовщенням 11. Зубочистка 10 закріплена у голівці будь-яким відомим способом, наприклад різьбовим з'єднанням. По ємності 9 переміщується поршень 12, який має хвостовик 13, на який нанесена різьба. Хвостовик 13 закінчується потовщенням 14. Ручка 7 на вільному торці має кришку 15, на яку також нанесена різьба. Використовують запропоновану зубну щітк у наступним чином. Перед чисткою зубів потягнувши рукою за потовщення 11 на вільному кінці зубочистки 10 зубочистку виймають з головки 1. При необхідності Комп’ютерна в ерстка М. Мацело 4 нею прочищають засохлий канал 8, призначений для підведення чистячої пасти від ємності 9 для її зберігання. При натисканні пальцем на кнопку 4 запірної планки 5 отвір 3 з'єднується крізь канал 8 з ємністю 9 для зберігання зубної пасти. Вкручуючи хвостовик 13 рукою за потовщення 14, людина примушує поршень 12 переміщува тися по ємності 9 і подавати по каналу 8 крізь отвір 3 назовні чистячу пасту. При повторному натисканні пальцем на кнопку 4 запірної планки 5 отвір 3 закривається і людина очищає поверхню зубів і міжзубні проміжки від залишків їжі та зубного нальоту загальновідомим способом. Якщо під час очищення зубів не вдалося щетиною вилучи ти шматочки їжі з міжзубового простору їх вилучають зубочисткою 10, після чого зубочистку 10 промивають проточною водою та закріплюють у голівці 1. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими, полягає в тому, що головка оснащена висувним засобом, виконаним у вигляді зубочистки. Зазначена відмінність дозволяє прочищати канал, призначений для підведення чистячої пасти від ємності для її зберігання, а також вилучати залишки їжі з міжзубового простору. Жодна з відомих зубних щі ток не може володіти відміченою властивістю, оскільки конструктивно не мають пристосувань у голівці зубної щі тки яки б могли бути використані для більш ефективного прочищення сполучного каналу від зубної пасти та очищення зубів. До технічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести: - розширення техніко-споживчих можливостей зубної щітки за рахунок наявності в її голівці зубочистки; - підвищення зручності користування з тієї ж причини. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
