Експозиційний стереоскоп

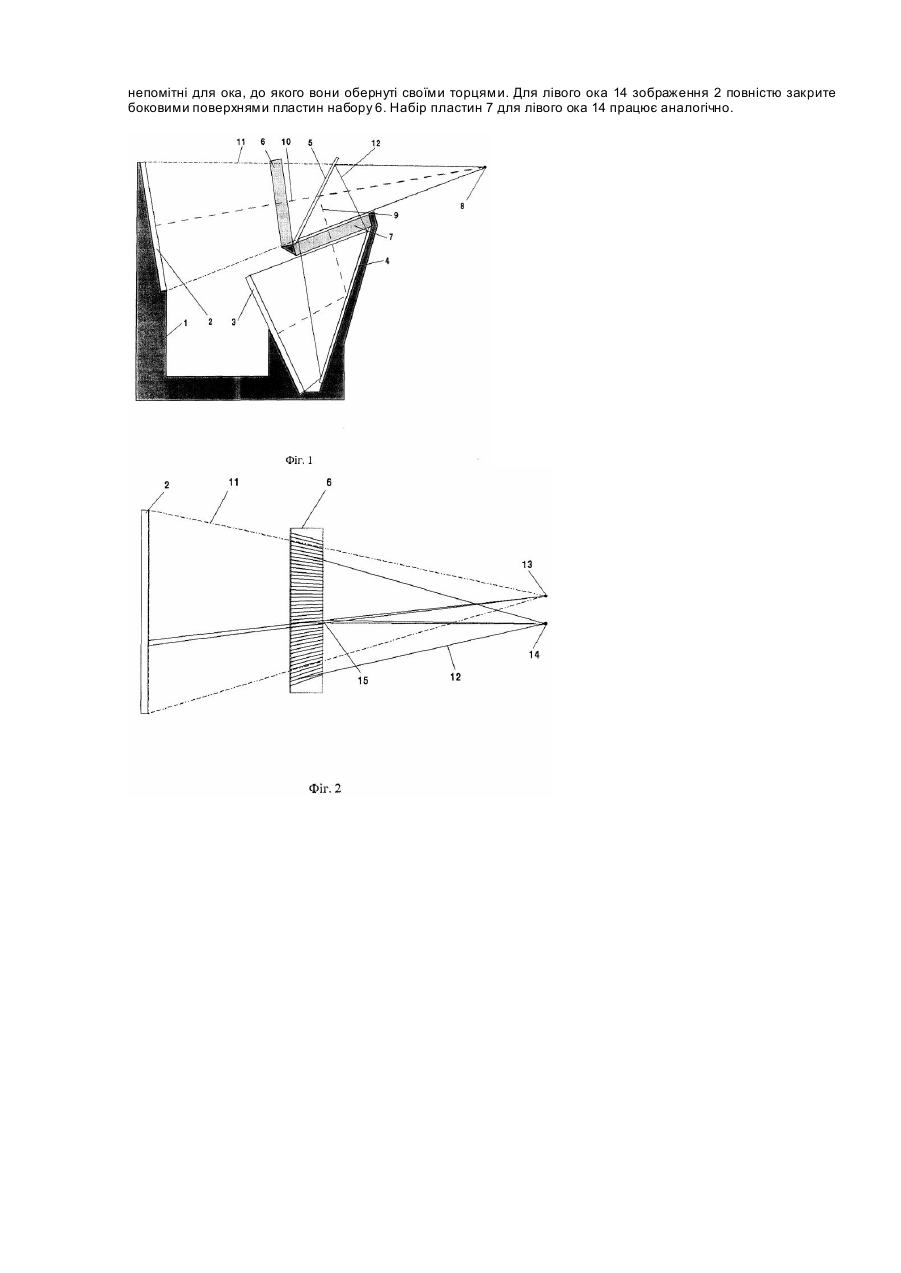

Корисна модель відноситься до конструкцій оптичних приладів, зокрема до систем, призначених для відтворення стереоскопічних ефектів. Він може бути використаний для експозиції (демонстрації) стереоскопічних зображень - фотографій, малюнків, креслень, репродукцій, творів стереоскопічного живопису групі глядачів. Найбільш близьким до пропонованої корисної моделі за технічною суттю є експозиційний стереоскоп, що містить основу з встановленою на ній оптичною системою, яка складається з двох плоских дзеркал, призначеною для створення ефекту одночасного суміщення і розділення двох зображень стереопари [див. сайт http://www.artabioptica.ro/biopticaltraming.html]. Описаний пристрій забезпечений окулярами, жорстко закріпленими на основі, якими може користуватись глядач. Недолік описаної конструкції полягає у її недостатній зручності для глядача, яка полягає у можливості перегляду зображень при умові його безпосереднього контакту з стереоскопом. У основу пропонованої корисної моделі поставлено задачу створення такого експозиційного стереоскопу, який би надав глядачам можливість зручного перегляду стереоскопічних зображень не контактуючи із стереоскопом шляхом створення умов для здійснення перегляду стереоскопічних зображень на відстані від стереоскопу. Поставлена задача вирішується у пропонованому експозиційному стереоскопі, який, як і відомий експозиційний стереоскоп, містить основу з встановленою на ній оптичною системою, яка складається з двох плоских дзеркал, призначеною для створення ефекту суміщення двох зображень стереопари, а, відповідно до пропозиції, система доповнена двома наборами пластин, призначених для створення ефекту розділення зображень для кожного ока окремо, а кожний набір встановлений з можливістю бути оптично прозорим для одного ока і непрозорим - для другого, при цьому дзеркала системи встановлені з можливістю створення ефекту суміщення зображень стереопари. Особливістю пропонованого пристрою є і те, що пластини кожного набору мають товщину 0,02...0,05мм, а відстань між сусідніми пластинами становить 10...60мм. Згадану відстань вибирають в залежності від потреб конкретної реалізації експозіційного стереоскопу. Геометричні параметри набору пластин вибирають при проектуванні конкретної моделі стереоскопу із таких умов: 1. Чим менше пластин у наборі, тим менше вони заважають перегляду стереоскопічного зображення. 2. Чим менше пластин, тим більшою має бути ширина кожної пластини (щоб закрити собою зображення для другого ока глядача). 3. При великій ширині пластини габарити конструкції стереоскопу суттєво збільшуються, або реалізація конструкції стає неможливою. Автором експериментальне винайдено оптимальні параметри пластин. А саме, пластини виготовлені з непрозорого матеріалу товщиною 0,02...0,05мм, а відстань (зазор) між сусідніми пластинами становить 10...60мм в залежності від конкретної реалізації стереоскопу. На фіг.1 схематично показаний вид збоку на пропонований експозиційний стереоскоп. На фіг.2 схематично показано роботу набору пластин для правого ока глядача. На основі 1 закріплені підставки для правого 2 і лівого 3 зображень стереопари, дзеркало 4, напівпрозоре дзеркало 5, та спеціальні набори пластин 6 та 7. Пластини кожного набору б і 7 виготовлені з паперу товщиною 0,04мм, відстань між пластинами складає 12мм. Умовно очі глядача знаходяться у точці 8. Лініями 9 та 10 позначені промені зору, перпендикулярні площинам підставок 3 і 2 для зображень, для лівого та правого ока глядача, відповідно. Пунктирною лінією 11 позначено поле зору для правого ока глядача, а безперервною лінією 12 поле зору для лівого ока глядача. Пропонований пристрій працює так. Зображення стереопари встановлюються на підставки 2 і 3. На підставку 2 встановлюється праве зображення, а на підставку 3 - ліве. Праве зображення 2 глядач бачить крізь набір пластин 6 та напівпрозоре дзеркало 5, а ліве зображення 3 - крізь набір пластин 7, [що є] віддзеркаленим від дзеркала 4 та напівпрозорого дзеркала 5. Підставки 2 і 3 розташовані таким чином, що промені зору для правого ока 10 і для лівого ока 9 мають однакову довжину. Тому глядач бачить ліве зображення 3 у тому ж самому місті й того ж розміру, що й праве зображення 2. Розрізнення зображень для правого та лівого ока виконується наборами пластин 6 та 7. Пластини у наборі 6 розташовані так, що до правого ока вони обернуті своїми торцями і не перешкоджають перегляду зображення 2, а для лівого ока зображення 2 повністю закрите боковими поверхнями пластин. Пластини у наборі 7 розташовані так, що до лівого ока вони обернуті своїми торцями і не перешкоджають перегляду зображення 3, а для правого ока зображення 3 повністю закрите боковими поверхнями пластин. Тобто кожне око глядача бачить тільки одне, призначене для цього ока зображення, тобто, праве око - праве зображення, а ліве око - ліве зображення. Завдяки цьому виникає ілюзія об'ємності зображення. Праве та ліве зображення стереопари можна міняти місцями, тобто на підставку 2 можна встановлювати ліве зображення, а на підставку 3 праве, Але при цьому необхідно поміняти місцями набори пластин 6 та 7. При перегляді стереоскопічного зображення очі глядача повинні знаходитися у точці 8. При відхиленні від цієї точки "найкращого бачення" якість зображення погіршується. Область "задовільного бачення" для цієї моделі експозиційного стереоскопу невелика і становить приблизно 10-15см у висоту, 2-3см у ширину та 1015см у глибину. Але глядачі при перегляді стереопар крізь цей стереоскоп без труднощів, швидко, інтуїтивно знаходять точку "найкращого бачення". Розглянемо докладніше пристрій набору пластин та ефект розрізнення зображень за допомогою цих наборів. На фіг.2 схематично наведений вид згори на праве зображення 2, та набір пластин 6 для правого ока 13. Поле зору правого ока 13 позначене пунктирною лінією 11. Поле зору лівого ока 14 позначене безперервною лінією 12. На схематичному кресленні можна бачити, що крізь кожен зазор 15 між пластинами праве око 13 бачить зображення 2, а для лівого ока 14 зображення 2 закрите боковими поверхнями пластин набору 6. Тобто, праве око 13 глядача бачить зображення 2 майже без перешкод. До того ж погляд глядача при перегляді сфокусований на зображенні 2 і тому пластини набору 6 знаходяться не у фокусі погляду і майже непомітні для ока, до якого вони обернуті своїми торцями. Для лівого ока 14 зображення 2 повністю закрите боковими поверхнями пластин набору 6. Набір пластин 7 для лівого ока 14 працює аналогічно.
