Конвертер

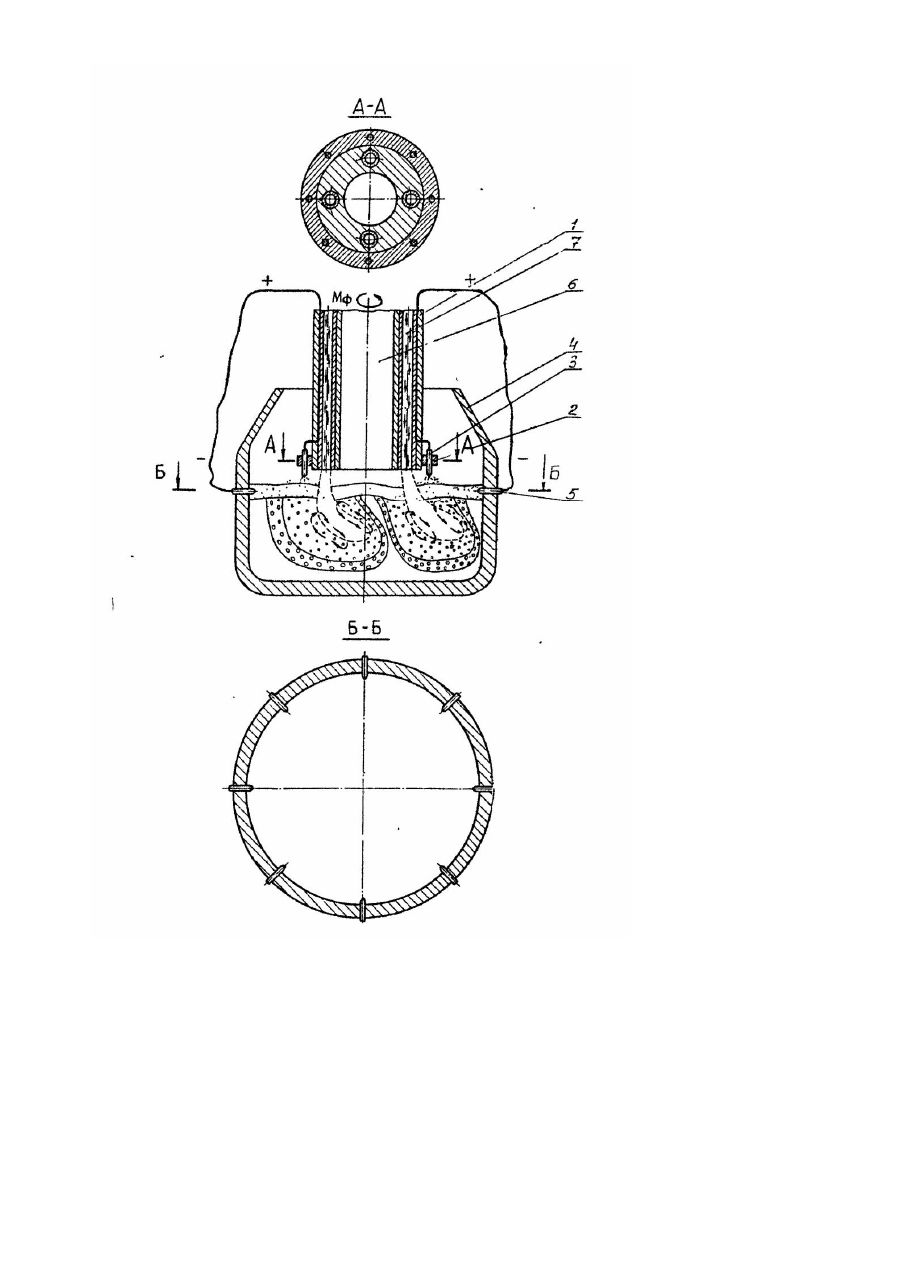

Предлагаемое изобретение относится к агрегатам получения стали с верхним дутьем и предназначено для интенсификации процесса шлакообразования при получении стали. Известен агрегат для осуществления способа рафинирования с верхним дутьем [1]. Недостатком этого агрегата является низкая серопоглотительная способность шлака. Наиболее близким к предлагаемому изобретению является агрегат для производства стали, содержащий плазменную печь с установленным внизу анодом и наверху фурмой катодом с подводом кислорода [2]. Недостатком этого агрегата является недостаточная серопоглотительная способность шлака за счет отсутствия электродугового плазмотрона на уровне шлака. В основу изобретения поставлена задача усовершенствования конвертера путем ослабления сил атомного взаимодействия молекул шлака, чем обеспечивается интенсификация процесса шлакообразования и за счет этого увеличивается серопоглотительная способность шлака. Поставленная задача решается тем, что в конвертере, содержащем футерованный огнеупорным материалом корпус, внутри которого сверху установлено с возможностью вращения дутьевое устройство с соплами для подачи кислорода, тракт подачи сыпучих материалов, размещенные на дутьевом устройстве и в футеровке электроды, источники питания, согласно изобретению, имеются на внешней стороне фурмы на расстоянии 50-100 мм от ее нижнего торца обод, в котором равномерно по его периметру и параллельно оси дутьевого устройства установлены с возможностью вертикального перемещения восемь электродов, соединенных с положительным источником электропитания, а в футеровке конвертера электроды в количестве восьми штук размещены в боковой части равномерно по окружности в зоне образования электропроводного шлака и соединены с отрицательным источником электропитания, при этом дутьевое устройство выполнено с центральным цилиндрическим каналом для подачи сыпучих материалов, вокруг которого равномерно по окружности размещены четыре цилиндрических сопла для подачи кислорода с осям, и параллельными оси дутьевого устройства. Причем оси электродов, размещенных в боковой части футеровки в зоне образования электропроводного шлака, перпендикулярны вертикальной оси конвертера, Количество цилиндрических сопел для подачи кислорода равно 4-12, а количество установленных на дутьевом устройстве электродов равно 8-24 и количество расположенных в боковой части футеровки электродов равно 8-24. При работе электродугового плазматрона, установленного на уровне шлака, образуется плазменная дуга, создающая при движении электрического тока ослабление сил атомного взаимодействия молекул шлака, что способствует и х сцеплению с ионами кислорода, другими словами интенсифицирует процесс шлакообразования. Сущность изобретения поясняется чертежом, на котором изображен общий вид конвертера в продольном разрезе. Предлагаемый конвертер состоит из размещенного на внешней стороне фурмы 1 на расстоянии 50-100 мм от ее нижнего торца обода 2, в котором равномерно по его периметру и параллельно оси дутьевого устройства 1 установлены с возможностью вертикального перемещения восемь электродов 3, соединенных с положительным источником энергопитания, а в футеровке 4 конвертера электроды 5 в количестве восьми штук размещены в ее боковой части равномерно по окружности в зоне образования электропроводного шлака и соединены с отрицательным источником электропитания, при этом дутьевое устройство 1 выполнено с центральным цилиндрическим каналом 6 для подачи сыпучих материалов, вокруг которого равномерно по окружности размещены четыре цилиндрических сопла 7 для подачи кислорода с осями параллельными оси дутьевого устройства 1, причем оси электродов 5, размещенных в боковой части футеровки 4 в зоне образования электропроводного шлака, перпендикулярны вертикальной оси конвертера. Кроме того, количество цилиндрических сопел 7 для подачи кислорода равно 4-12, а количество установленных на дутьевом устройстве 1 электродов 3 и расположенных в боковой части футеровки 4 электродов 5 равно по 8-24. Изобретение иллюстрируется следующим примером. После продувки кислородом и подачи сыпучих материалов подают энергопитание на установленные на дутьевом устройстве 1 электроды 3 и расположенные в боковой части футеровки 4 конвертера электроды 5. Образуется на уровне электропроводного шлака плазменная дуга, создающая при направленном движении электрического тока ослабление сил атомного взаимодействия молекул шлака, что способствует и х сцеплению с ионами кислорода, или, иначе. повышает серопоглотительную способность шлака.
