Спосіб збільшення дебіту нафтогазових свердловин методом наведеної проникності

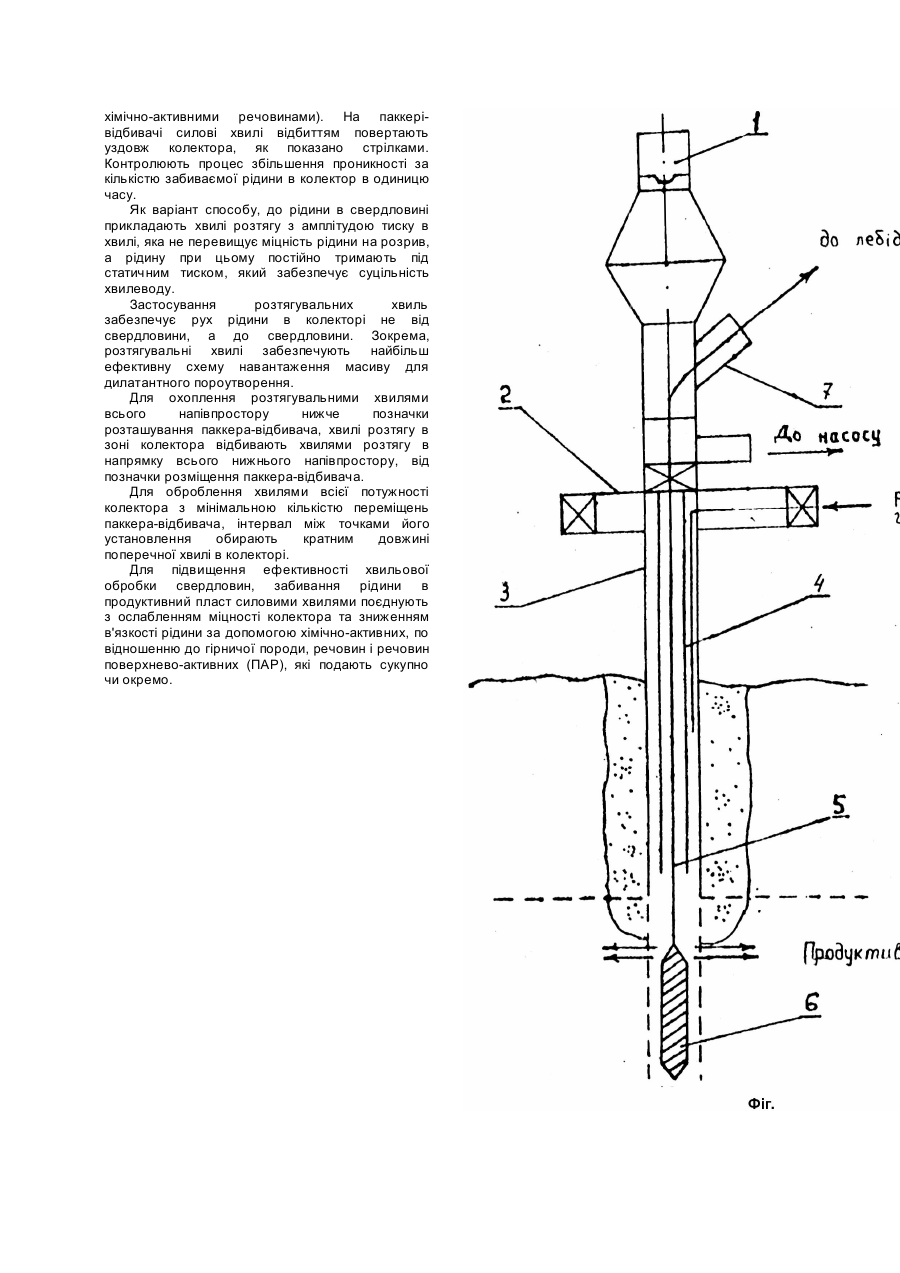

Винахід належить до гірничої справи і може бути використаний для видобування корисних копалин через свердловини. Відомий спосіб направленого хвильового впливу на гірничі породи на місці залягання (Авт. св. СРСР №1030540, кл. E21B43/28, 1980). Недоліком способу є те, що в ньому не поставлено і не вирішено завдання збільшення дебіта нафтогазових свердловин методом наведеної проникності без підйому насоснокомпресорних труб (НКТ). Найбільш близьким технічним вирішенням, обраним в якості прототипу, є спосіб підвищення проникності гірничих порід на місці залягання (Авт. св. СРСР №1240112, кл. E21B43/28, 1983). Спосіб містить розкриття пласта корисної копалини свердловинами, подавання в свердловину рідини. На рідину впливають ударними хвилями з передаванням їх по рідинному хвилеводу в свердловині з наступним поворотом від відбивача в пласт. Недоліком способу є відсутність можливості підвищення проникності колектора без витягання НКТ, а також низька ефективність результатів через використання неоптимальної структури хвиль, зокрема через невикористання хвиль розтягу. Завданням винаходу є збільшення дебіт нафтогазових свердловин методом наведеної проникності без витягання НКТ зі свердловин та підвищення ефективності процесу. Це досягається спуском паккера-відбивача в заданий інтервал колектора усередині НКТ і використання хвиль розтягу. Технічна ефективність від реалізації винаходу полягає в зниженні часу виведення свердловини з роботи за рахунок виключення спуско-підйомних операцій НКТ та підвищення ефективності хвильової обробки колектора. Споживча ефективність від: реалізації винаходу полягає в зниженні собівартості та трудомісткості робіт по підвищенню проникності, збільшенні дальності впливу від обробляемої свердловини. Поставлене завдання вирішується за рахунок того, що спосіб містить заповнення свердловини рідиною і передачу через рідинний хвилевод силових хвиль з поверхні в зону колектора, а також поворот їх уздовж пласта на заданій позначці за допомогою паккера-відбивача. Відповідно до винаходу, свердловину заповнюють важкою рідиною (рідиною глушіння) без підйому НКТ, на гирлі свердловини установлюють фонтанну арматуру і на неї монтують генератор силових хвиль. Через лубрикатор пропускають каротажний кабель усередині НКТ і на нього закріплюють паккервідбивач, який спускають в заданий інтервал колектора, після чого за допомогою насоса рідину глушіння змінюють на нафту в нафтових свердловинах та на воду з поверхнево-активними речовинами в газових свердловинах і при одержанні в НКТ тим більш 1,0МПа відкривається затрубний простір і рідина скидається в ємкість, а газ спалюється. З цього моменту включають генератор силових хвиль і рідину направленими силовими хвилями забивають в колектор, забезпечуючи насосом безперервне нагнітання в генератор хвиль робочої рідини (нафти, води з поверхнево активними речовинами) та контролюють процес збільшення проникності за кількістю рідини, що забивають в одиницю часу. Як варіант способу, до рідини в свердловину прикладають хвилі розтягу з амплітудою тисків у хвилі, яка не перевищує міцність рідини на розрив, а рідину при цьому стискують статичним тиском, забезпечуючи безперервне виливання рідини з свердловини за умови суцільності рідинного хвилеводу. Хвилі розтягу в зоні колектора, відбивають хвилями розтягу в напрямку всього нижнього напівпростору від позначки розміщення паккеравідбивача. Відстань між інтервалами хвильової обробки обирають кратною довжині поперечної хвилі в колекторі, а обробку колектора здійснюють знизу догори. Відповідно до винаходу, забивання силовими хвилями рідини в продуктивний пласт поєднують з ослабленням міцності колектора та зниженням в'язкості рідини за допомогою хімічно-активних, по відношенню до гірничої породи, речовин і поверхнево-активних речовин (ПАР), які подають сукупно чи окремо. Заявляємий винахід ілюструється кресленням (фіг.), де наведена схема реалізації способу збільшення дебіта нафтогазових свердловин методом наведеної проникності. Вона містить в собі генератор хвиль ударного типу (з пневмо-, гідро- чи електроприводом) з випромінювачем 1, установленим через фонтанну арматуру 2 на обсадну колону 3 на поверхні. Усередині обсадної колони.3 опускають насосно-компресорні труби 4. Через НКТ пропускають каротажний кабель 5 з паккером-відбивачем 6 на кінці в зоні продуктивного пласта. На поверхні, після фонтанної арматури 2 каротажний кабель 5 проходить через ущільнюючий лубрикатор 7. Стрілками показаний напрям вектора швидкості хвильового руху рідини в продуктивному пласті. Спосіб здійснюється таким чином. Перед навантаженням знеущільненого масиву хвилями стиснення чи розтягу, пористий масив колектора насичують рідиною, щоб надати йому хвилеводні властивості. Для цього в свердловину нагнітається рідина під тиском, який забезпечує заповнення свердловини з виливанням з урахуванням її поглинання. Для зупинки роботи колектора на першому етапі, свердловину заповнюють рідиною глушіння через фонтанну арматуру 2 без підйому НКТ. Паккер-відбивач 6 на каротажному кабелі 5 опускають на задану позначку в зоні продуктивного пласта, пропустивши його для ущільнення через лубрикатор 7. Переміщення паккера-відбивача 6 здійснюють за допомогою лебідки. Після забезпечення суцільності рідинного хвилеводу в свердловині та в НКТ, насосом рідину глушіння замінюють на нафту в нафтових свердловинах і на воду з поверхневоактивними чи хіміко-активними речовинами в газових свердловинах для наступного забивання цієї рідини в колектор. При одержанні в НКТ тиску більш 1,0МПа, відкривається затрубний простір і рідина скидається в ємкість, а газ спалюється. Після чого включається генератор силових хвиль з випромінювачем 1 і рідину направленими силовими хвилями забивають в колектор, забезпечуючи за допомогою насоса безперервне закачування в генератор хвиль робочої рідини (нафти, води з поверхнево- чи хімічно-активними речовинами). На паккерівідбивачі силові хвилі відбиттям повертають уздовж колектора, як показано стрілками. Контролюють процес збільшення проникності за кількістю забиваємої рідини в колектор в одиницю часу. Як варіант способу, до рідини в свердловині прикладають хвилі розтягу з амплітудою тиску в хвилі, яка не перевищує міцність рідини на розрив, а рідину при цьому постійно тримають під статичним тиском, який забезпечує суцільність хвилеводу. Застосування розтягувальних хвиль забезпечує рух рідини в колекторі не від свердловини, а до свердловини. Зокрема, розтягувальні хвилі забезпечують найбільш ефективну схему навантаження масиву для дилатантного пороутворення. Для охоплення розтягувальними хвилями всього напівпростору нижче позначки розташування паккера-відбивача, хвилі розтягу в зоні колектора відбивають хвилями розтягу в напрямку всього нижнього напівпростору, від позначки розміщення паккера-відбивача. Для оброблення хвилями всієї потужності колектора з мінімальною кількістю переміщень паккера-відбивача, інтервал між точками його установлення обирають кратним довжині поперечної хвилі в колекторі. Для підвищення ефективності хвильової обробки свердловин, забивання рідини в продуктивний пласт силовими хвилями поєднують з ослабленням міцності колектора та зниженням в'язкості рідини за допомогою хімічно-активних, по відношенню до гірничої породи, речовин і речовин поверхнево-активних (ПАР), які подають сукупно чи окремо.
