Сітчастий фільтр
Номер патенту: 25279
Опубліковано: 30.10.1998
Автори: Садлаєв Олег Османович, Тихонов Вячеслав Петрович, Виноградов Володимир Олександрович
Формула / Реферат

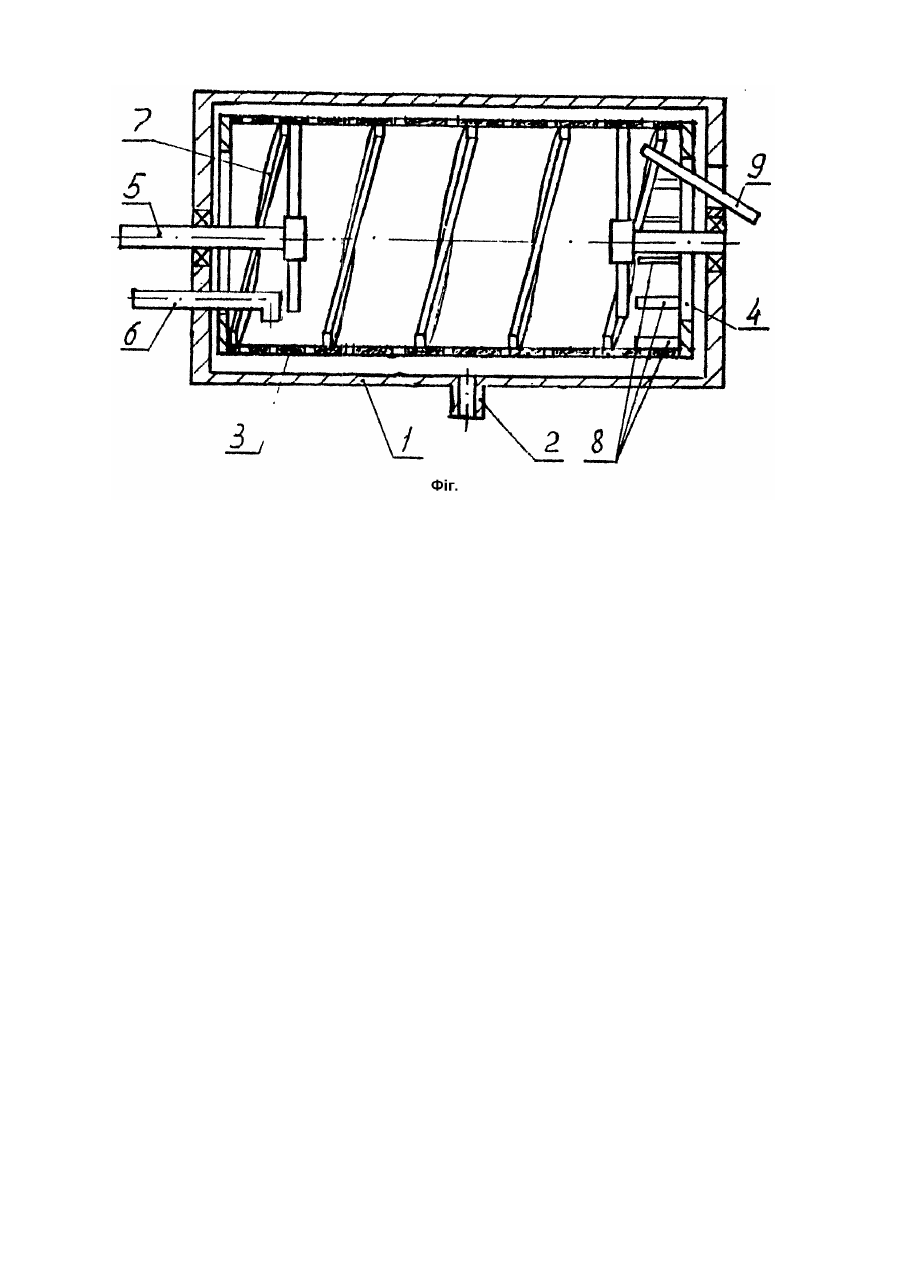

Сітчастий фільтр, який містить у собі циліндричний корпус з патрубком відведення фільтрату, перфорований барабан з розвантажувальним вікном, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок для підведення всередину барабана рідини, що очищується, і пристрій для видалення осаду, який відрізняється тим, що пристрій для видалення осаду виконано у вигляді закріплених на внутрішній поверхні барабана спіральної стрічкової лопаті і радіальних лопаток, розташованих поблизу розвантажувального вікна, через яке всередину барабана частково введений нахилений жолоб.
Текст
Винахід відноситься до механічних пристроїв для грубого очищення рідин від зависів на підприємствах харчової промисловості, зокрема для очищення виноградного сусла на заводах первинної переробки винограду. Відомий рідинний фільтр зі зворотним промиванням, який містить у собі циліндричний корпус з патрубком підведення рідини, що очищується, перфорований барабан, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок відведення з барабана фільтрату і пристрій для видалення осаду, який виконано у вигляді жолоба, встановленого у корпусі вздовж нижньої утворюючої перфорованого циліндра. Стінки жолоба щільно прилягають до поверхні барабана, ізолюючи жолоб від попадання до нього рідини з корпуса (Заявка ФРН №3209216, кл. B01D29/38, 1982). Загальні ознаки фільтра, що заявляється, і відомого: циліндричний корпус, перфорований барабан, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок підведення рідини, що очищується, патрубок відведення фільтрату, пристрій для видалення осаду і жолоб. Проте у відомому фільтрі пристрій для видалення осаду малоефективний, оскільки основна частина твердої фази рідини, що фільтрується, зчищається стінками жолоба із зовнішньої поверхні барабана і залишається всередині корпуса. Крім того, у цьому фільтрі разом з невеликою кількістю осаду, що застряв у перфорації барабана і вимивається з неї до жолобу зворотним потоком фільтрату, видаляється значна кількість останнього. Найбільш близьким до сітчастого фільтра, що заявляється за технічною сутністю і результатом, що досягається, є ротаційний гідростатичний фільтр, який вміщує циліндричний корпус з патрубком відведення фільтрату, перфорований барабан з розвантажувальним вікном, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок підведення всередину барабана рідини, що очищується, і пристрій для видалення осаду, виконаний у вигляді шнека, що встановлений в барабані, з приводом, який надає йому обертання з частотою, декілька більшою, ніж частота обертання барабана (Патент США №4200530, кл. B01D33/10, 1978). Загальні ознаки фільтра, що заявляється, і відомого: циліндричний корпус с патрубком відведення фільтрату, перфорований барабан з розвантажувальним вікном, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок підведенння всередину барабана рідини, що очищується, і пристрій для видалення осаду. Проте використання для видалення осаду шнека з приводом значно підвищує енергоспоживанння фільтра. В основу винаходу поставлене завдання вдосконалити сітчастий фільтр таким чином, щоб розвантаження фільтра від осаду здійснювалось за допомогою конструктивних елементів перфорованого барабана без застосування додаткового приводу, що дозволить знизити енергоспоживання фільтра. Для цього в сітчастому фільтрі, який містить у собі циліндричний корпус з патрубком відведення фільтрату, перфорований барабан з розвантажувальним вікном, встановлений з кільцевим проміжком всередині корпуса на привідному валі, патрубок підведення всередину барабана рідини, що очищується, пристрій для видалення осаду, згідно з винаходом, пристрій для видалення осаду виконано у вигляді закріплених на внутрішній поверхні барабана спіральної стрічкової лопаті і радіальних лопаток, розташованих поблизу розвантажувального вікна, через які всередину барабана частково введений нахилений жолоб. Спіральна стрічкова лопать транспортує осад до розвантажувального вікна, де він підхоплюється радіальними лопатками і зсипається в нахилений жолоб. Таким чином, розвантаження осаду проводиться без використання додаткового приводу, завдяки чому досягається зниження енергоспоживання фільтра. На кресленні (фіг.) представлений загальний вигляд сітчастого фільтра у розрізі. Сітчастий фільтр складається з циліндричного корпуса 1 з патрубком 2 відведення фільтрату, перфорованого барабана 3 з розвантажувальним вікном 4, встановленого з кільцевим проміжком всередині корпуса 1 на привідному валі 5, патрубка 6 для підведення всередину барабана 3 рідини, що очищується, пристрою для видалення осаду, який виконано у вигляді закріплених на внутрішній поверхні барабана 3 спіральної стрічкової лопаті 7 і радіальних лопаток 8, розташованих поблизу розвантажувального вікна 4, через яке всередину барабана 3 частково введений нахилений жолоб 9. Сітчастий фільтр працює таким чином. Вихідний продукт неперервно подається через патрубок 6 всередину барабана 3, що обертається. Фільтрат, що пройшов через перфорацію барабана, збирається в нижній частині корпуса 11 відводиться через патрубок 2. Рівень рідини всередині барабана 3 декілька нижче висоти стрічкової лопаті 8. Завдяки цьому рідина в нижній частині барабана розділене витками лопаті 8 на ізольовані об'єми, кожний з яких переміщується відповідним витком лопаті від вхідного патрубка 6 до розвантажувального вікна 4. При цьому рідина перешкоджає захопленню лопаттю 8 осаду, який завжди залишається в рідині. У міру приближения до розвантажувального вікна рівень рідини в ізольованому витками лопаті об'ємі зменшується, а концентрація в ній осаду збільшується. В зону розташування радіальних лопаток 9 приходить вже частково зневоднений кашоподібний осад, який підхоплюється лопатками 9, піднімається в верхню частину барабана і звалюється на нахилений жолоб 10, через який подається на подальшу переробку.
ДивитисяДодаткова інформація
Автори англійськоюSadlaiev Oleh Osmanovych, Vynohradov Volodymyr Oleksandrovych, Tykhonov Viacheslav Petrovych
Автори російськоюСадлаев Олег Османович, Виноградов Владимир Александрович, Тихонов Вячеслав Петрович
МПК / Мітки
МПК: B01D 33/00
