Фільтр

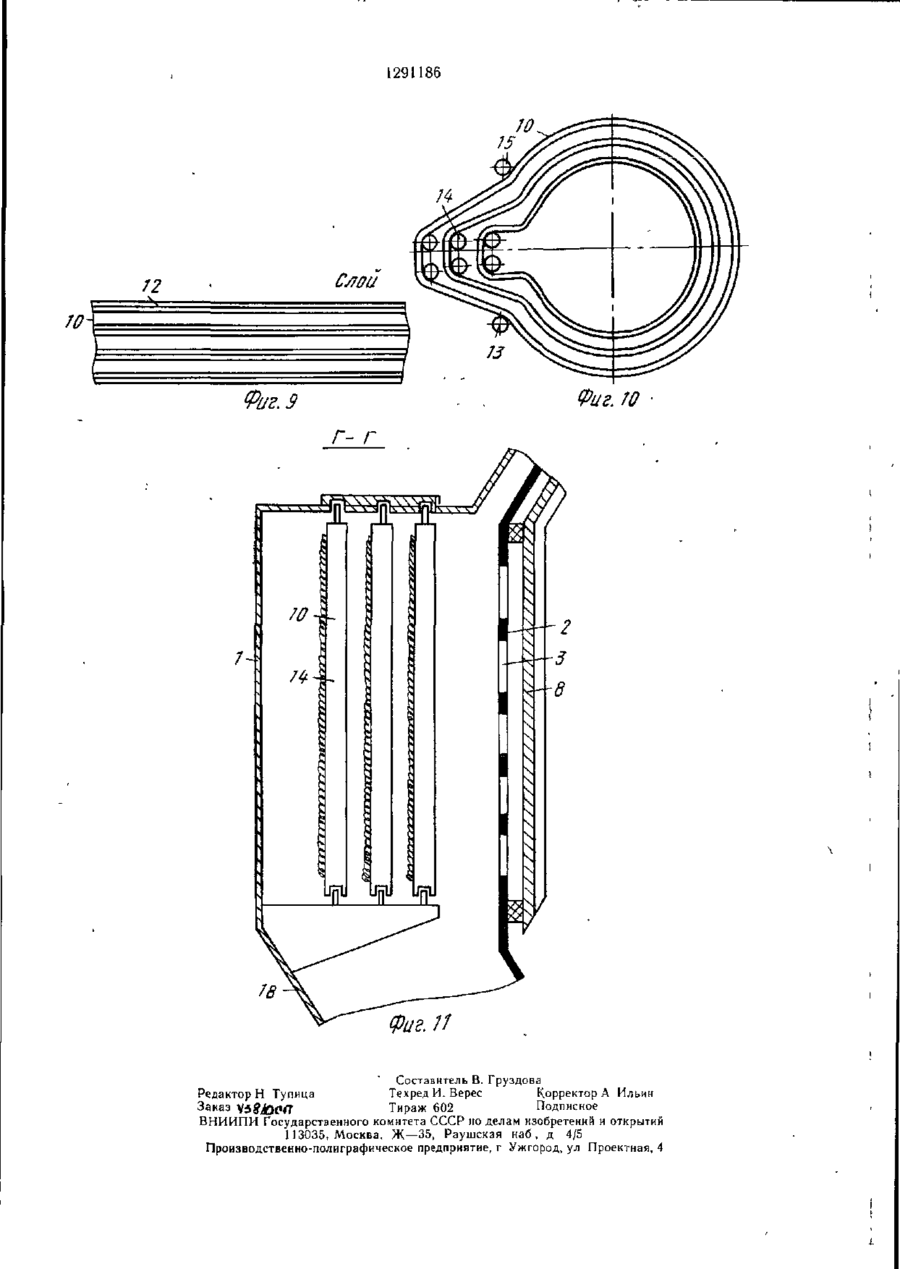

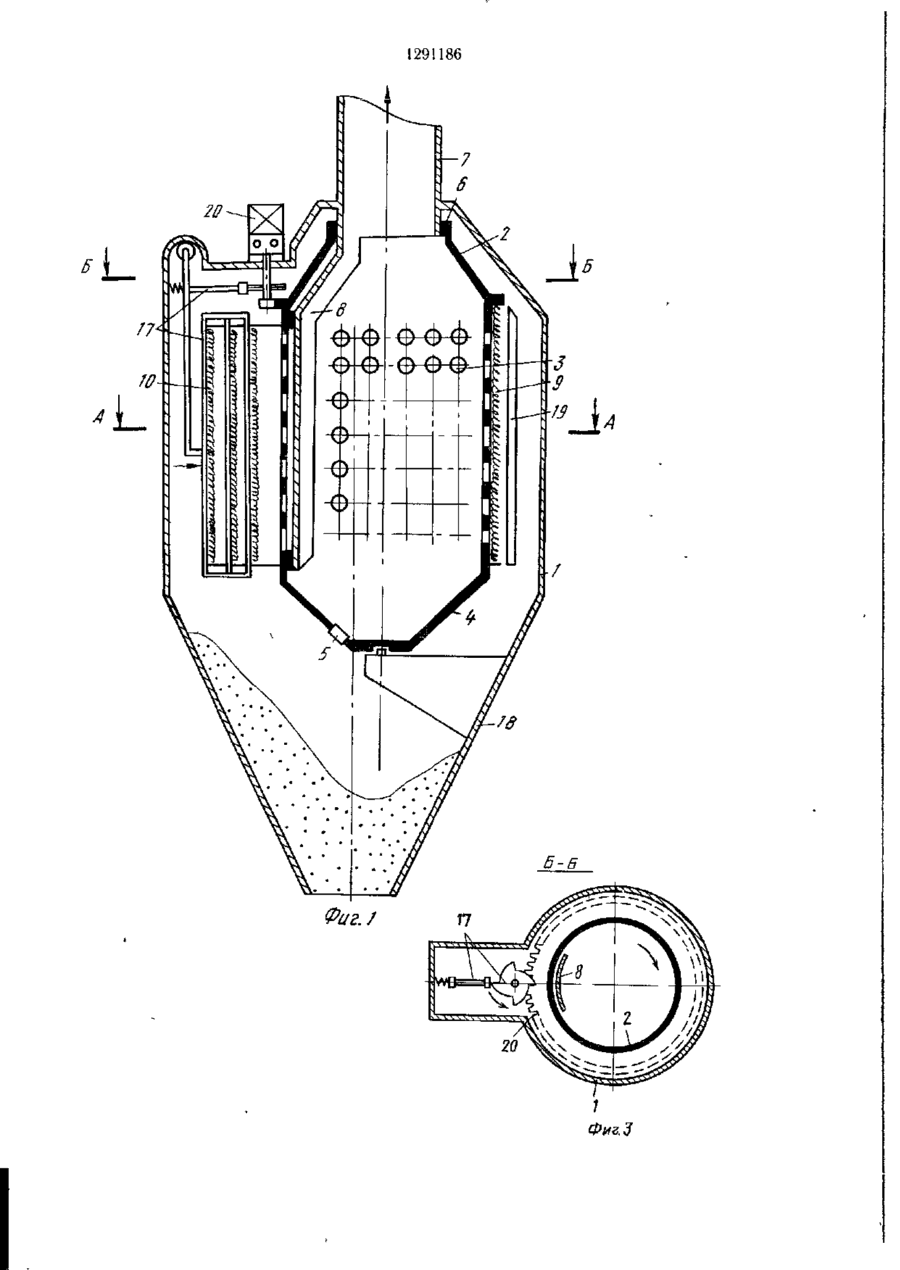

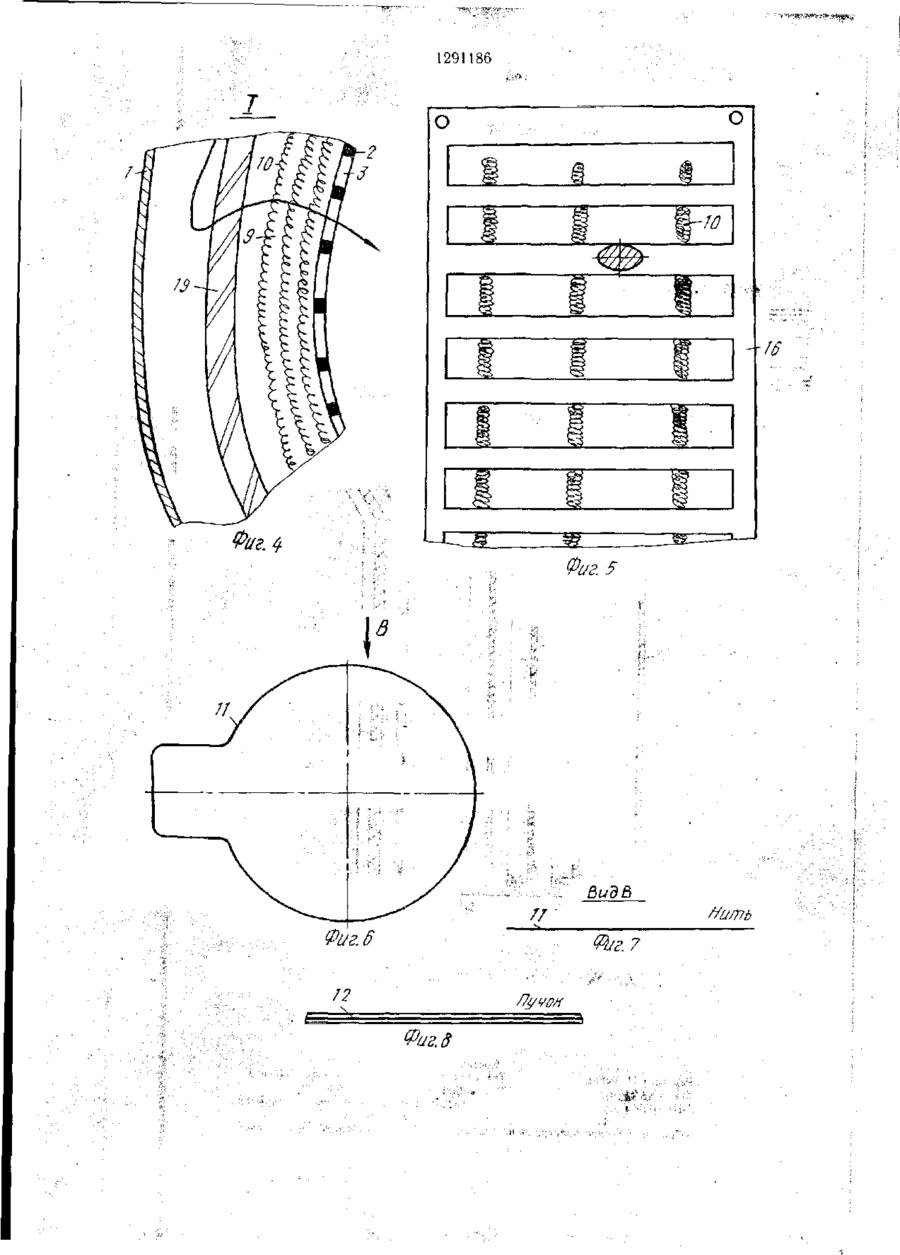

Изобретение относится к очистным устройствам и позволяет повысить эффективность регенерации ленты при уменьшении гидравлического сопротивления и габаритов фильтра. Фильтр содержит корпус 1 с размещенным внутри него перфорированным приводным барабаном 2 со сходящей фильтрующей лентой 9, выполненной многослойной. Каждый слой образован параллельно натянутыми вдоль ленты 9 нитями 11 Нити в каждом слое объединены в пучки (2, пропущенные через отверстия 16 в щите Щит установлен в камере регенерации 21, осна щенной параллельными оси барабана парами роликов 14, посредством которых лента разделена на слои. Щит установлен перпендикулярно нитям 11 и параллельно оси барабана Барабан 2 снабжен установленной вокруг фильтрующей ленты цилиндрической жалюзийной решеткой 19, соединенной с входным патрубком 22. Пройдя щит, нити подвергаются встряхиванию (или вибрации) или обдуву источником колебаний 17 или сжатым воздухом. Осевшая на нитях пыль осыпается и оседает в бункер 18 Осыпание пыли начинается с момента разделения ленты 9 на слои 10 парами роликов 14, продолжается при разделении слоев 10 на пучки 12 с помощью щита и заканчивается в процессе стряхивания или обдува от источника колебаний 17. З з п. ф-лы, 11 ил. to СО 00 фиг. 2 1* 5д 1291186 1 Изобретение относится к очисіньїм устройствам и может быть использовано в химической, металлургической, горнодобывающей, цементной и других отраслях промышленности, а также на транспорте и в сельском . хозяйстве Цель изобретения -- повышение пропускной способности фильтра, облегчение регенерации ленты при уменьшении гидравлического сопротивления и габаритов фильтра. На фиг. 1 изображен фильтр, вертикаль- 1 0 ный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — узел I на фиг. 2; на фиг 5 — щит; на фиг. 6 — форма одной нити в фильтре; на фиг. 7 — вид В на фиг. 6; на фиг. 8 — пучок нитей; на фиг. 9 — слой из нитей; 15 на фиг. 10 — фильтровая штора в фильтре; на фиг. 11 — разрез Г-Г на фиг. 2 Фильтр состоит из улиткообразного корпуса 1, в котором расположен приводной цилиндрический барабан 2 с перфорацией 20 (отверстиями) 3, размещенной по образующей цилиндра. В нижней части барабана установлено воронкообразное днище 4 с пробкой 5, в верхней — барабан через сальник 6 соединен с выходным патрубком 7, на торце которого укреплена уплотнительная " пластина 8. На цилиндрической части барабана 2 размещена фильтровальная штора в виде бесконечной фильтрующей ленты 9, выполненной из слоев 10. Каждый слой 10 состоит из параллельно расположенных нитей 11, собранных в пучки 12. 30 " кОіОрьїи соединен с источником I/ колеОзпии * и (устройством для удаления пыли из ленты). В камере 21 регенерации размещен щит 16 с отверстиями. Корпус снабжен входным патрубком 22. Устройство работает следующим образом. Запыленный воздух поступает в корпус 1 улиткообразной формы, где центробежной силой пылинки прижимаются к стенке и падают в бункер 18. Этому способствует жалюзийная решетка 19, размещенная вокруг барабана 2, где пылинки отделяются, а также оттесняются к стенкам улиткообразного патрубка, который сужается к концу, и его стенка близко подходит к жалюзийной решетке 19. Частично очищенный воздух поступает в волокнистую массу фильтрующей ленты 9, которая является объемной, состоящей из многочисленных волоконцев, из которых изготовлены нити. При прохождении через толстый фильтровальный слой пылинки оседают в нем за счет молекулярных сил притяжения (сил-Ван-дер-Ваальса), ситового и лабиринтового эффектов. Ввиду того, что наружный слой фильтрующей ленты 9 выполнен из более грубых волокон, в них пыль задерживается более крупная, а тонкие фракции оседают на внутренних тонких волокнах, зато наружный слой обладает большей пылеемкостью и меньшим сопротивлением. Затем очищенный воздух проходит через перфорацию 3 в барабане 2 и потом из его полости поступает в отводящий патрубок 7. Нити изготовлены из лавсана, капрона, Барабан 2, вращаясь с помощью привода 20, шерсти, металла или других материалов, перемещает ленту 9 в зону разделения слоа также их комбинаций. Наружный слой ев 10 нитей 11. Здесь лента 9 отклоняется изготовлен из нитей более грубых, имеющих от барабана 2 огибающим роликом 13 и разволокна большого диаметра, внутренние слои — из нитей с более тонкими волокнами. 35 деляется на слои 10 дифференцирующими роликами 14, а потом каждый слой делится При этом каждая нить 11 выполнена в вина пучки 12 с помощью щита 16 с отверстияде кольца (т. е. бесконечной). Таковыми ми, который не только разделяет слои 10 же являются пучки нитей, слои и лента на пучки 12, но и обеспечивает равномерное в целом. Снаружи барабана 2 параллельно его 40 распределение массы нитей по ширине и не допускает отклонение их к центру или к кромобразующей цилиндрической части размекам барабана 2. щены ролики: огибающий 13, дифференциПройдя щит, размещенный в камере 21 рующие 14 и интегрирующий 15. Дифферегенерации, нити подвергаются встряхиваренцирующие ролики 14 расположены панию (или вибрации) или обдуву источнирами (может быть и иное число), причем ком 17 колебаний или обдува (сжатым возчисло пар равно числу слоев 10 в ленте 9. духом) . При этом осевшая на нитях пыль Между дифференцирующими роликами 14 осыпается и падает в бункер 18. Осыпание размещен щит 16 с отверстиями, через копыли начинается с момента разделения ленторые пропущены нити 11, причем нити расты 9 на слои 10 дифференцирующими ролиположены перпендикулярно плоскости щита. ками 14, продолжается при разделении слоОколо щита размещен источник 17 колебаний или обдува нитей, выполненный, на- „ ев 10 на пучки 12 с помощью щита "и заканчивается в процессе встряхивания или обпример, в виде вибратора, шелевого сопла дува от источника 17, соединенного с прии т. п. устройства для удаления пыли из водом 20 и совершающим колебания за счет ленты. Комплекс роликов 13—15 и щит явего энергии или включающего периодически ляются, таким образом, зоной разделения обдув от него. Затем слои 10 соединяются слоев 10. Под корпусом 1 размещен бункер 18 для сбора пыли. Вокруг барабана 2 55 в ленту 9 с помощью интегрирующего ролика 15 и входят в соприкосновение с барабаприкреплена жалюзийная решетка 19 Бараном 2. Цикл повторяется. бан 2 приводится во вращение приводом 20, 1291186 большая вероятность наличия мелких дефекДля предотвращения попадания загрязтов в шторе — трещин, отслоений от днища ненного воздуха из бункера 18 внутрь барабана 2 на участке примыкания разделения и др., что приводит к частым проскокам слоев 10, где лента 9 соприкасается с барапыли, значительно превышающих допустибаном 2, герметичность обеспечивается упмую норму. В предлагаемом фильтре из-за лотнительной пластиной 8, которая удержи- ^ большой толщины шторы подобные явления вается на отводящем патрубке 7 и плотно исключеныприлегает кромкой к внутренней поверхности Таким образом, предлагаемый фильтр барабана 2. Аналогичное уплотнение в этом имеет преимущество по сравнению с известместе может быть и с наружной поверхности ными фильтрами и пылеуловителями. Фильтр барабана. В случае оседания пыли внутри to отличается большой надежностью работы, барабана 2 (при длительной эксплуатации) невозможностью большого роста гидравлипроизводят удаление ее через пробку 5. ческого сопротивления, высокой эффективТаким образом, в устройстве для регененостью очистки. Габариты его не превышают рации последовательно производят четыре диаметра газопровода, на котором он устаоперации: а — разделение ленты 9 с поновлен, или превышают его незначительно, мощью дифференцирующих роликов 14 на 1 5 т. е. он имеет малую материалоемкость, слои 10 и разделение каждого слоя с поа следовательно, и низкую цену. Особенно мощью щита на пучки 12 (т. е. операция большой ценностью его является непрерывдифференциации), б — натягивание нитей ность работы и регенерации ленты. в прямые струны на участке между роликами 14, в — регенерация нитей путем выФормула изобретения тряхивания или обдува (регенерация), г — 20 интеграция (соединение) слоев, пучков и от1. Фильтр, содержащий корпус с входным дельных нитей в единую фильтрующую лени выходным патрубками и размещенным ту 9 с помощью интегрирующего ролика 15. внутри него перфорированным приводным Все эти операции объединены в единый барабаном со сходящей фильтрующей ленпроцесс. ч 25 той, камеру регенерации с устройством для удаления пыли из ленты, отличающийся тем, Благодаря тому, что фильтрующая лента что, с целью повышения эффективности ревыполнена из рыхлого объемного материала, генерации ленты при уменьшении гидравликоторый непрерывно очищается, повышается ческого сопротивления и габаритов фильтра, пропускная способность фильтра. Это позволяет не допускать заметного повышения фильтрующая лента выполнена многослойгидравлического сопротивления. В фильтре 3 0 ной, каждый слой образован параллельно после прохождения нитей через камеру ренатянутыми вдоль ленты нитями, а камера генерации скопившаяся пыль удаляется регенерации снабжена размещенными папрактически полностью и сопротивление раллельно оси барабана парами роликов, возвращается к первоначальной величине. которыми разделены слои ленты. Облегчение регенерации ленты достигается 2. Фильтр по п. 1, отличающийся тем, что за счет разделения ее на слои и отдельные 35 он снабжен щитом с отверстиями, установнити, вследствие чего пыль легко удаляется ленным в камере регенерации перпендикуиз зазоров между нитями и из самих нитей. лярно нитям и параллельно оси барабана, при этом нити в каждом слое объединены Повышение степени очистки газа достив пучки, пропущенные через отверстия гается за счет увеличения толщины фильтрующей ленты, которая работает всем объ- 40 в щите. емом, а также за счет применения волокон 3. Фильтр по п. 1, отличающийся тем, что разной толщины в фильтровальном слое! барабан снабжен установленной вокруг снаружи толстые, внутри тонкие. Это дает фильтрующей ленты цилиндрической жалювозможность достигать 99,9% очистки. В зийной решеткой, соединенной с входным первое время работы проскок достигает патрубком. 2—5% из-за наличия большого числа пор. 45 4. Фильтр по п. 1, отличающийся тем, что Лишь после их забивания пылью эффект устройство для удаления пыли из нитей леночистки возрастает. Однако в практике ты соединено с приводом барабана 1291186 Фиг.З 1291186 * . - ' * • : т О О 2 •ю 16 Фиг. 4 Фаг. 5 ВидВ //* Фиг, 6 Щ/г.7 72 ч Фаг. 8 1291186 JO 72 Слои wФиг. W Г- Г Фиг, // Составитель В. Груздова Редактори Тупица Техред И. Верес Корректор А Ильин Заказ \58JOCfT Тираж 602 Подписное ВНИИПИ Государственного комитета СССР но делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
