Автонапувалка для птиці з підігріванням води
Номер патенту: 25372
Опубліковано: 10.08.2007
Автори: Сюркалова Тетяна Володимирівна, Братішко Вячеслав Вячеславович, Ахтирська Любов Іванівна, Ковальов Іван Іванович
Формула / Реферат
Автонапувалка для птиці з підігріванням води, що містить напувальну чашу з кришкою, клапанно-поплавковий механізм, електронагрівач і підвідний трубопровід, яка відрізняється тим, що кришка поділяє напувальну чашу на камеру напування і камеру нагрівання, які з'єднані між собою переливними отворами, розміщеними у нижній частині кришки, а електронагрівач розташований у центрі камери нагрівання.
Текст

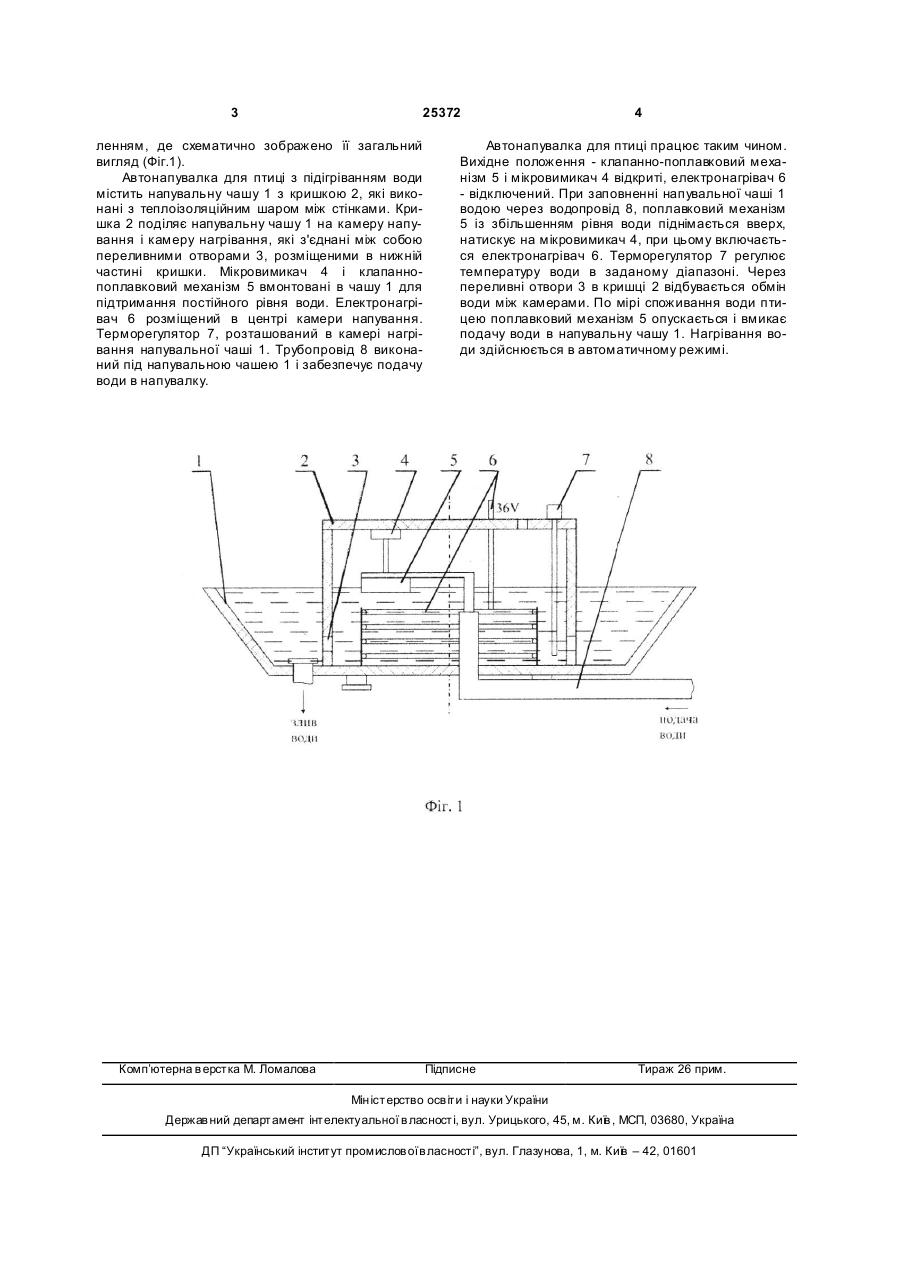

Автонапувалка для птиці з підігріванням води, що містить напувальну чашу з кришкою, клапаннопоплавковий механізм, електронагрівач і підвідний трубопровід, яка відрізняється тим, що кришка поділяє напувальну чашу на камеру напування і камеру нагрівання, які з'єднані між собою переливними отворами, розміщеними у нижній частині кришки, а електронагрівач розташований у центрі камери нагрівання. (19) (21) u200702425 (22) 05.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. №12, 2007р. (72) Ахтирська Любов Іванівна, Ковальов Іван Іванович, Братішко Вячеслав Вячеславович, Сюркалова Тетяна Володимирівна (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 25372 ленням, де схематично зображено її загальний вигляд (Фіг.1). Автонапувалка для птиці з підігріванням води містить напувальну чашу 1 з кришкою 2, які виконані з теплоізоляційним шаром між стінками. Кришка 2 поділяє напувальну чашу 1 на камеру напування і камеру нагрівання, які з'єднані між собою переливними отворами 3, розміщеними в нижній частині кришки. Мікровимикач 4 і клапаннопоплавковий механізм 5 вмонтовані в чашу 1 для підтримання постійного рівня води. Електронагрівач 6 розміщений в центрі камери напування. Терморегулятор 7, розташований в камері нагрівання напувальної чаші 1. Трубопровід 8 виконаний під напувальною чашею 1 і забезпечує подачу води в напувалку. Комп’ютерна в ерстка М. Ломалова 4 Автонапувалка для птиці працює таким чином. Вихідне положення - клапанно-поплавковий механізм 5 і мікровимикач 4 відкриті, електронагрівач 6 - відключений. При заповненні напувальної чаші 1 водою через водопровід 8, поплавковий механізм 5 із збільшенням рівня води піднімається вверх, натискує на мікровимикач 4, при цьому включається електронагрівач 6. Терморегулятор 7 регулює температуру води в заданому діапазоні. Через переливні отвори 3 в кришці 2 відбувається обмін води між камерами. По мірі споживання води птицею поплавковий механізм 5 опускається і вмикає подачу води в напувальну чашу 1. Нагрівання води здійснюється в автоматичному режимі. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomatic waterer for poultry with water heating
Автори англійськоюAkhtyrska Liubov Ivanivna, Kovaliov Ivan Ivanovych, Bratishko Viacheslav Viacheslavovych, Siurkalova Tetiana Volodymyrivna
Назва патенту російськоюАвтопоилка для птицы с подогревом воды
Автори російськоюАхтырская Любовь Ивановна, Ковалев Иван Иванович, Ковалёв Иван Иванович, Братишко Вячеслав Вячеславович, Сюркалова Татьяна Владимировна
МПК / Мітки
МПК: A01K 7/00
Мітки: води, птиці, підігріванням, автонапувалка
