Групова автонапувалка

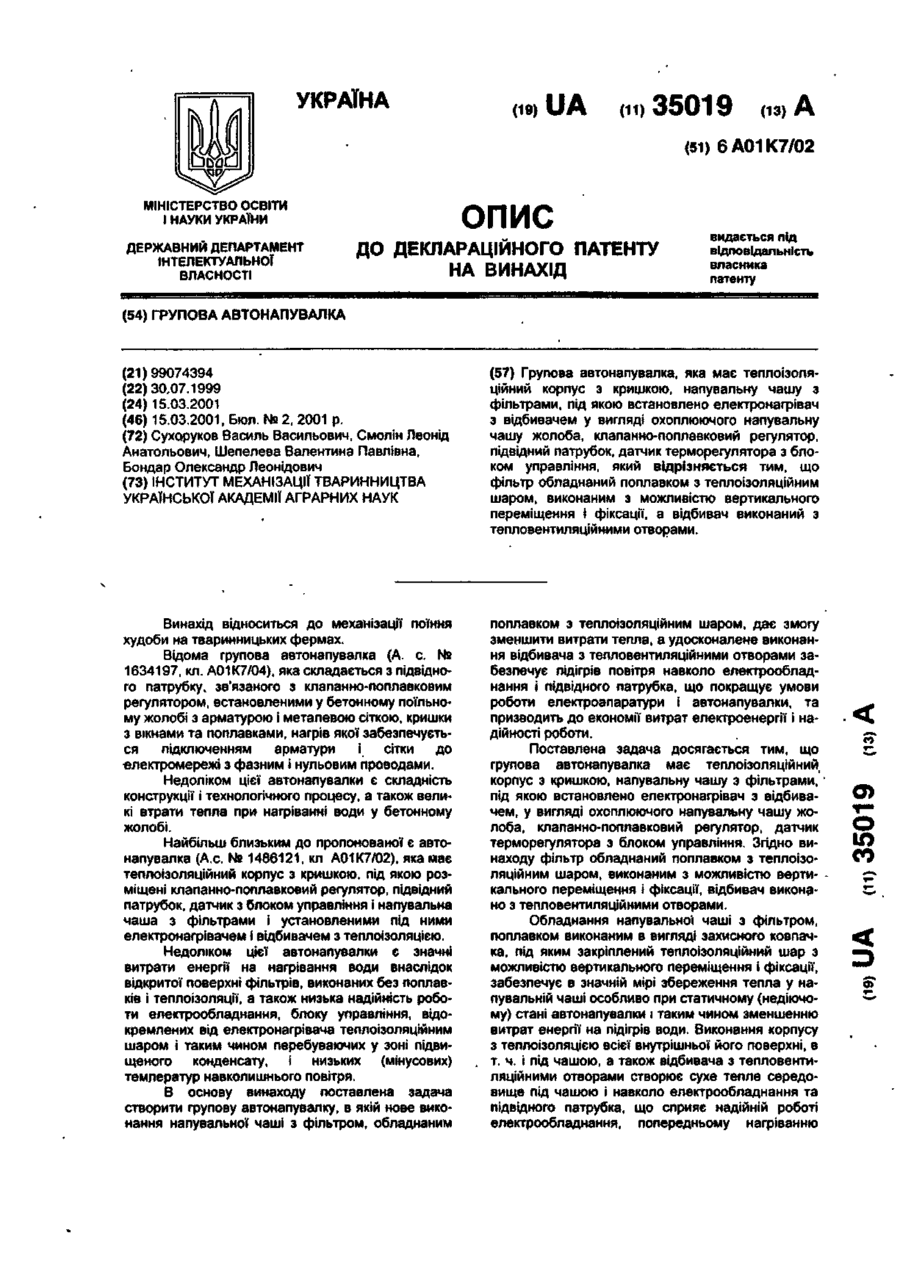

Групова автонапувалка, яка має теплоізоляційний корпус з кришкою, напувальну чашу з фільтрами, під якою встановлено електронагрівач з відбивачем у вигляді охоплюючого напувальну чашу жолоба, клапанно-поплавковий регулятор, підвідний патрубок, датчик терморегулятора з блоком управління, який відрізняється тим, що фільтр обладнаний поплавком з теплоізоляційним шаром, виконаним з можливістю вертикального переміщення і фіксації, а відбивач виконаний з тепловентиляційними отворами. Винахід відноситься до механізації поїння худоби на тваринницьких фермах. Відома групова автонапувалка (А. с. № 1634197, кл. А01К7/04), яка складається з підвідного патрубку, зв'язаного з клапанно-поплавковим регулятором, встановленими у бетонному поїльному жолобі з арматурою і металевою сіткою, кришки з вікнами та поплавками, нагрів якої забезпечується підключенням арматури і сітки до електромережі з фазним і нульовим проводами. Недоліком цієї автонапувалки є складність конструкції і технологічного процесу, а також великі втрати тепла при нагріванні води у бетонному жолобі. Найбільш близьким до пропонованої є автонапувалка (А.с. № 1486121, кл А01К7/02), яка має теплоізоляційний корпус з кришкою, під якою розміщені клапанно-поплавковий регулятор, підвідний патрубок, датчик з блоком управління і напувальна чаша з фільтрами і установленими під ними електронагрівачем і відбивачем з теплоізоляцією. Недоліком цієї автонапувалки є значні витрати енергії на нагрівання води внаслідок відкритої поверхні фільтрів, виконаних без поплавків і теплоізоляції, а також низька надійність роботи електрообладнання, блоку управління, відокремлених від електронагрівача теплоізоляційним шаром і таким чином перебуваючих у зоні підвищеного конденсату, і низьких (мінусових) температур навколишнього повітря. В основу винаходу поставлена задача створити групову автонапувалку, в якій нове виконання напувальної чаші з фільтром, обладнаним поплавком з теплоізоляційним шаром, дає змогу зменшити витрати тепла, а удосконалене виконання відбивача з тепловентиляційними отворами забезпечує підігрів повітря навколо електрообладнання і підвідного патрубка, що покращує умови роботи електроапаратури і автонапувалки, та призводить до економи' витрат електроенергії і надійності роботи. Поставлена задача досягається тим, що групова автонапувалка має теплоізоляційний корпус з кришкою, напувальну чашу з фільтрами, під якою встановлено електронагрівач з відбивачем, у вигляді охоплюючого напувальну чашу жолоба, клапанно-поплавковий регулятор, датчик терморегулятора з блоком управління. Згідно винаходу фільтр обладнаний поплавком з теплоізоляційним шаром, виконаним з можливістю вертикального переміщення і фіксації, відбивач виконано з тепловентиляційними отворами. Обладнання напувальної чаші з фільтром, поплавком виконаним в вигляді захисного ковпачка, під яким закріплений теплоізоляційний шар з можливістю вертикального переміщення і фіксації, забезпечує в значній мірі збереження тепла у напувальній чаші особливо при статичному (недіючому) стані автонапувалки і таким чином зменшенню витрат енергії на підігрів води. Виконання корпусу з теплоізоляцією всієї внутрішньої його поверхні, в т. ч. і під чашою, а також відбивача з тепловентиляційними отворами створює сухе тепле середовище під чашою і навколо електрообладнання та підвідного патрубка, що сприяє надійній роботі електрообладнання, попередньому нагріванню 0> О ІП со бг 35019 поступаючої води з водопроводу та ліквідації конденсату на внутрішніх стінках корпусу а значить і його збереженню від корозії Суть винаходу пояснюється кресленням, де на фіг 1 відображено групову автонапувалку, вид збоку, на фіг 2 - вид А на фіг 1 (вид зверху) Автонапувалка містить теплоізоляційний корпус 1 з кришкою 2, в якому розташовані клапанно-поплавковий регулятор 3, датчик терморегулятора 4 з блоком 5 управління і напувальну чашу 6 з фільтрами 7, виконаних у вигляді з'ємних відер з отворами, через які вода поступає в них з напувальної чаші 6, під якою встановлений електронагрівач 8 і відбивач 9 У верхній частині фільтрів 7 закріплені з можливістю повертатися навколо фіксованої осі поплавки 10 з закріпленими під їх захисними ковпачками теплоізоляцією 11 Жолобковий відбивач 9 має в горизонтальній площині тепловентиляційні отвори 12 Напувальна чаша 6 з'єднана з водопроводом ПІДВІДНИМ патрубком 13 Теплоізоляційний корпус 1 з кришкою 2 та поплавками 10 фільтрів 7 утворюють єдиний захищений об'ємний простір, в якому функціонують всі основні вузли і електрообладнання автонапувалки 11 Автонапувалка працює слідуючим чином Вода з магістрального трубопроводу поступає через ПІДВІДНИЙ патрубок 13 і клапанно-поплавковий регулятор 3 в поільну чашу 6 і фільтри 7 Поїння тварин відбувається при їх доторканні носовою частиною до поплавків 10, які, повертаючись навколо фіксованої осі, опускаються вниз фільтрів 7 і таким чином дають доступ до води При пониженні рівня води у чаші 6 клапанно-поплавковий регулятор 3 спрацьовує і відкриває подачу нової порції холодної води, внаслідок чого датчик 4 терморегулятора подає сигнал на блок 5 управління, який включає електронагрівач 8 Більша частина теплової енергії від електронагрівача 8 за допомогою відбивача 9 надходить до чаші 6 і нагріває в ній воду до заданої температури, а незначна - через тепловентиляційні отвори 12 відбивача 9 направляється вниз і обігріває латрубок 131 блок управління 5 В разі закінчення поїння (в статичному стані) поплавки 10 з теплоізоляційним шаром 11 піднімаються в горизонтальне положення і перекривають верхню поверхню води у фільтрах 7, чим запобігають відходженню тепла в навколишній простір 35019 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
