Подрібнювач для сінного борошна

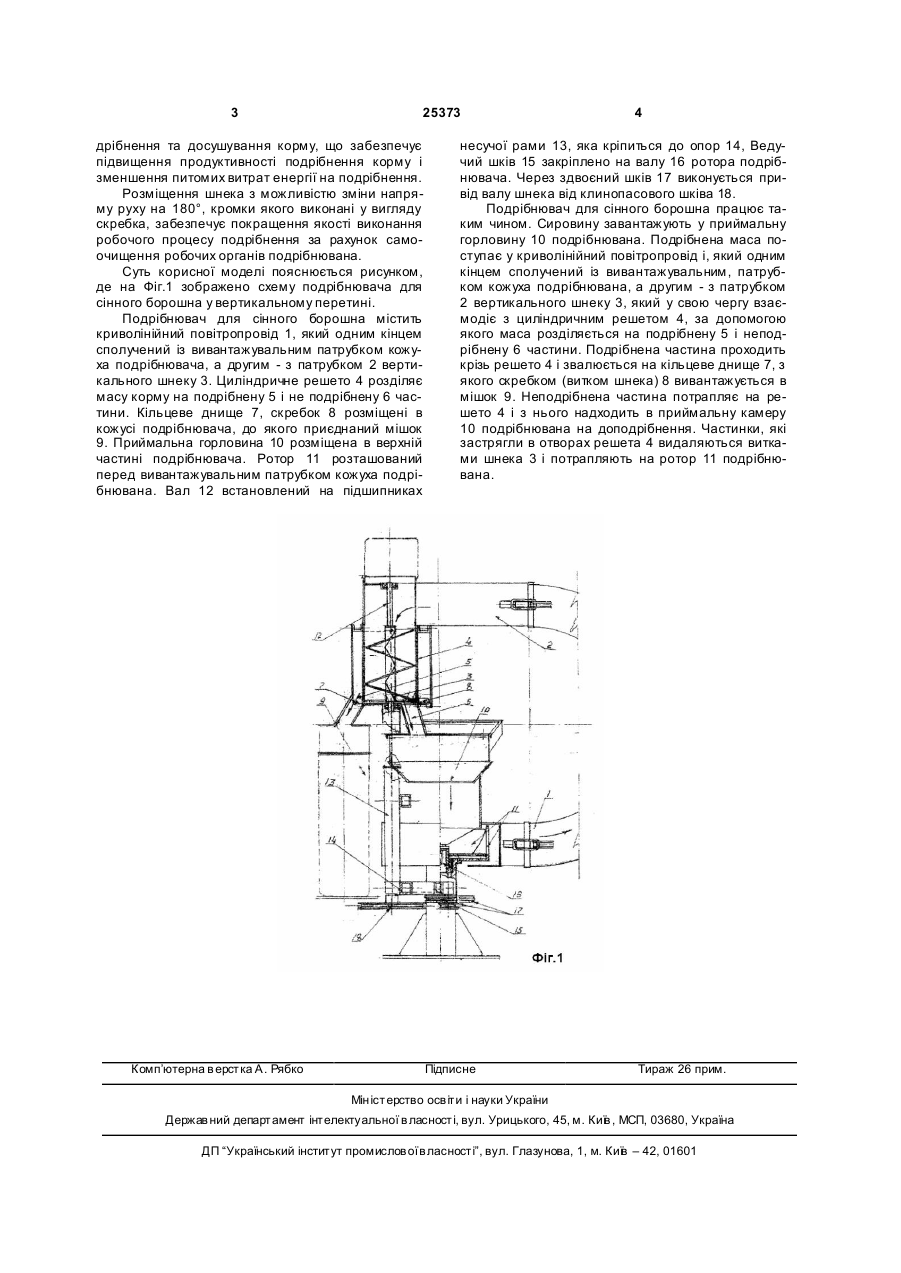

Подрібнювач для сінного борошна, що містить вертикально встановлену циліндричну камеру із 3 25373 дрібнення та досушування корму, що забезпечує підвищення продуктивності подрібнення корму і зменшення питомих витрат енергії на подрібнення. Розміщення шнека з можливістю зміни напряму руху на 180°, кромки якого виконані у вигляду скребка, забезпечує покращення якості виконання робочого процесу подрібнення за рахунок самоочищення робочих органів подрібнювана. Суть корисної моделі пояснюється рисунком, де на Фіг.1 зображено схему подрібнювача для сінного борошна у вертикальному перетині. Подрібнювач для сінного борошна містить криволінійний повітропровід 1, який одним кінцем сполучений із вивантажувальним патрубком кожуха подрібнювача, а другим - з патрубком 2 вертикального шнеку 3. Циліндричне решето 4 розділяє масу корму на подрібнену 5 і не подрібнену 6 частини. Кільцеве днище 7, скребок 8 розміщені в кожусі подрібнювача, до якого приєднаний мішок 9. Приймальна горловина 10 розміщена в верхній частині подрібнювача. Ротор 11 розташований перед вивантажувальним патрубком кожуха подрібнювана. Вал 12 встановлений на підшипниках Комп’ютерна в ерстка А. Рябко 4 несучої рами 13, яка кріпиться до опор 14, Ведучий шків 15 закріплено на валу 16 ротора подрібнювача. Через здвоєний шків 17 виконується привід валу шнека від клинопасового шківа 18. Подрібнювач для сінного борошна працює таким чином. Сировину завантажують у приймальну горловину 10 подрібнювана. Подрібнена маса поступає у криволінійний повітропровід і, який одним кінцем сполучений із вивантажувальним, патрубком кожуха подрібнювана, а другим - з патрубком 2 вертикального шнеку 3, який у свою чергу взаємодіє з циліндричним решетом 4, за допомогою якого маса розділяється на подрібнену 5 і неподрібнену 6 частини. Подрібнена частина проходить крізь решето 4 і звалюється на кільцеве днище 7, з якого скребком (витком шнека) 8 вивантажується в мішок 9. Неподрібнена частина потрапляє на решето 4 і з нього надходить в приймальну камеру 10 подрібнювана на доподрібнення. Частинки, які застрягли в отворах решета 4 видаляються витками шнека 3 і потрапляють на ротор 11 подрібнювана. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
