Плоский електронагрівальний елемент

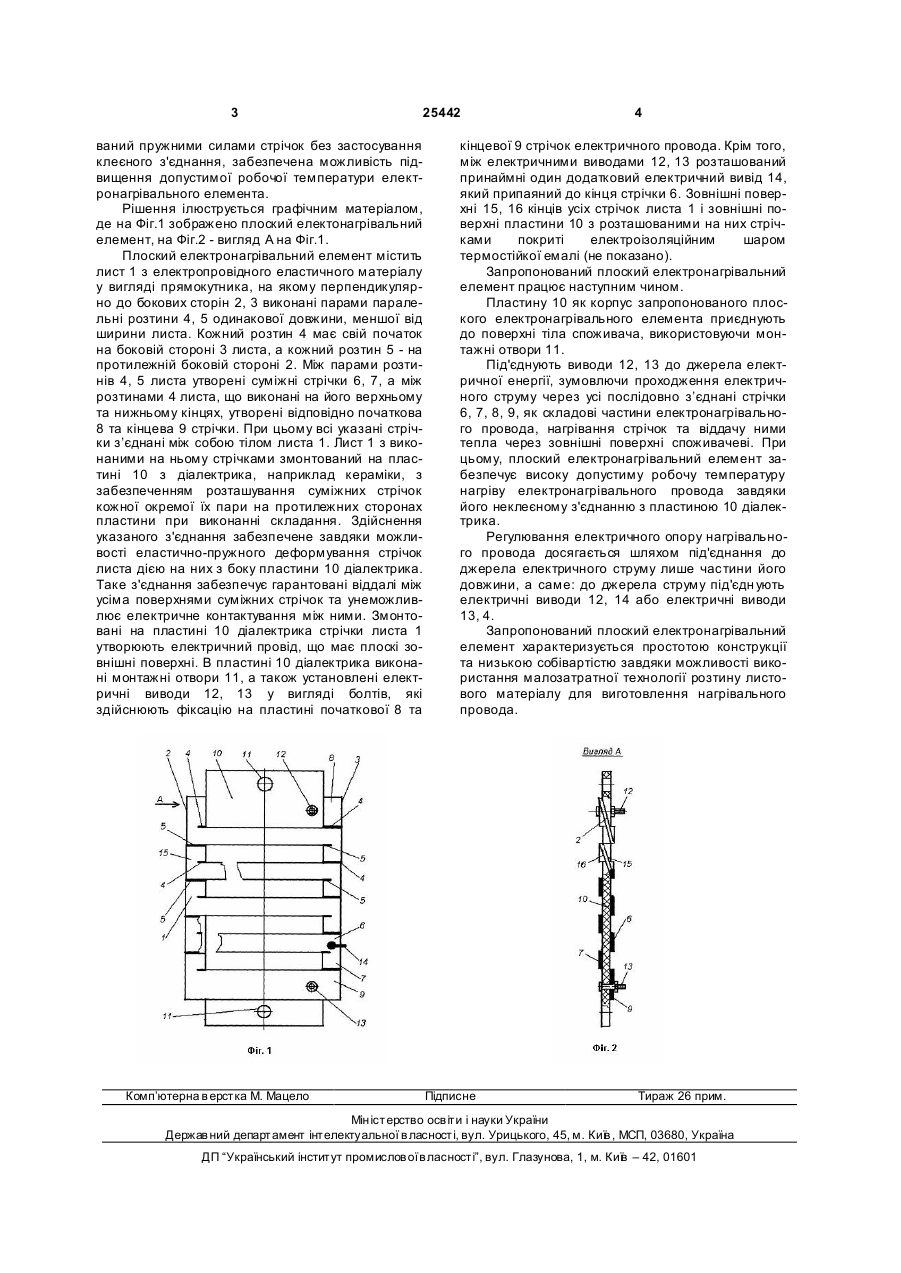

Плоский електронагрівальний елемент, що містить корпус у ви гляді пластини діалектрика і лист електропровідного еластичного матеріалу, 3 25442 ваний пружними силами стрічок без застосування клеєного з'єднання, забезпечена можливість підвищення допустимої робочої температури електронагрівального елемента. Рішення ілюструється графічним матеріалом, де на Фіг.1 зображено плоский електонагрівальний елемент, на Фіг.2 - вигляд А на Фіг.1. Плоский електронагрівальний елемент містить лист 1 з електропровідного еластичного матеріалу у вигляді прямокутника, на якому перпендикулярно до бокових сторін 2, 3 виконані парами паралельні розтини 4, 5 одинакової довжини, меншої від ширини листа. Кожний розтин 4 має свій початок на боковій стороні 3 листа, а кожний розтин 5 - на протилежній боковій стороні 2. Між парами розтинів 4, 5 листа утворені суміжні стрічки 6, 7, а між розтинами 4 листа, що виконані на його верхньому та нижньому кінцях, утворені відповідно початкова 8 та кінцева 9 стрічки. При цьому всі указані стрічки з’єднані між собою тілом листа 1. Лист 1 з виконаними на ньому стрічками змонтований на пластині 10 з діалектрика, наприклад кераміки, з забезпеченням розташування суміжних стрічок кожної окремої їх пари на протилежних сторонах пластини при виконанні складання. Здійснення указаного з'єднання забезпечене завдяки можливості еластично-пружного деформування стрічок листа дією на них з боку пластини 10 діалектрика. Таке з'єднання забезпечує гарантовані віддалі між усіма поверхнями суміжних стрічок та унеможливлює електричне контактування між ними. Змонтовані на пластині 10 діалектрика стрічки листа 1 утворюють електричний провід, що має плоскі зовнішні поверхні. В пластині 10 діалектрика виконані монтажні отвори 11, а також установлені електричні виводи 12, 13 у вигляді болтів, які здійснюють фіксацію на пластині початкової 8 та Комп’ютерна в ерстка М. Мацело 4 кінцевої 9 стрічок електричного провода. Крім того, між електричними виводами 12, 13 розташований принаймні один додатковий електричний вивід 14, який припаяний до кінця стрічки 6. Зовнішні поверхні 15, 16 кінців усіх стрічок листа 1 і зовнішні поверхні пластини 10 з розташованими на них стрічками покриті електроізоляційним шаром термостійкої емалі (не показано). Запропонований плоский електронагрівальний елемент працює наступним чином. Пластину 10 як корпус запропонованого плоского електронагрівального елемента приєднують до поверхні тіла споживача, використовуючи монтажні отвори 11. Під'єднують виводи 12, 13 до джерела електричної енергії, зумовлючи проходження електричного струму через усі послідовно з’єднані стрічки 6, 7, 8, 9, як складові частини електронагрівального провода, нагрівання стрічок та віддачу ними тепла через зовнішні поверхні споживачеві. При цьому, плоский електронагрівальний елемент забезпечує високу допустиму робочу температуру нагріву електронагрівального провода завдяки його неклеєному з'єднанню з пластиною 10 діалектрика. Регулювання електричного опору нагрівального провода досягається шляхом під'єднання до джерела електричного струму лише частини його довжини, а саме: до джерела струму під'єдн ують електричні виводи 12, 14 або електричні виводи 13, 4. Запропонований плоский електронагрівальний елемент характеризується простотою конструкції та низькою собівартістю завдяки можливості використання малозатратної технології розтину листового матеріалу для виготовлення нагрівального провода. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
