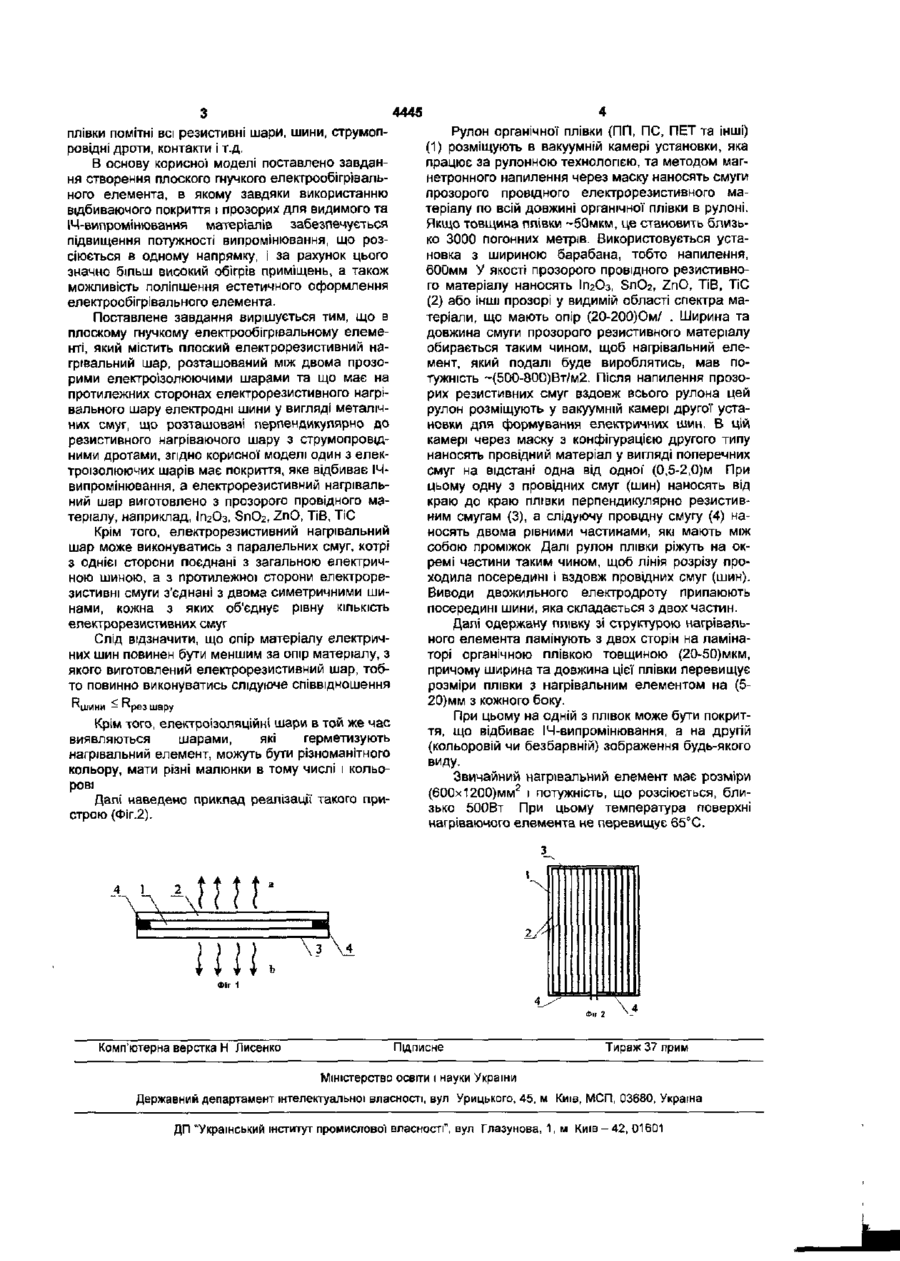

Плоский гнучкий електрообігрівальний елемент

1. Плоский гнучкий електрообігрівальний елемент, що містить плоский електрорезистивний нагрівальний шар, розташований між двома прозорими електроізоляційними шарами і з протилежних КІНЦІВ електрорезистивного нагрівального шару має електричні шини у вигляді металічних смуг із струмопровідними дротами, які розташовані перпендикулярно резистивному шару, який відрізняється тим, що один з електроізолюючих шарів має покриття, яке відбиває ІЧвипромінювання, а електрорезистивний нагрівальний шар виготовлено з прозорого провідного матеріалу, наприклад Іп2Оз, SnO2, ZnO, ТіВ, ТіС. 2. Елемент за п.1, який відрізняється тим, що електрорезистивний нагрівальний шар, виконаний з паралельних смуг, об'єднується з одного кінця смуг єдиною загальною електричною шиною, а з протилежного кінця електрорезистивні смуги поєднуються з двома симетричними шинами, кожна з яких об'єднує рівну КІЛЬКІСТЬ резистивних смуг. 3. Елемент за п 2, який відрізняється тим, що опір матеріалу електричних шин повинний бути меншим за опір матеріалу електрорезистивного нагрівального елемента, тобто повинно виконуватись наступне співвідношення Р?шини ^Ярезшару 4. Елемент за п 1 , який відрізняється тим, що електроізоляційні шари є герметизуючими, можуть бути різноманітного кольору і мати будь-який малюнок, в тому числі і кольоровий Корисна модель, що пропонується, відноситься до області техніки, пов'язаної" з електричними приладами для обігріву, зокрема до електрообігрівальних пристроїв, а саме до резистивних плоских обігрівачів Широко відоме використання електричного струму для обігріву приміщень, наприклад, прилади зі спіральним дротовим нагрівачем, з металокерамічним, графітовим та іншими видами нагрівачів. У відомому технічному рішенні (патент №2745039, Японія) описан спосіб виготовлення та конструкція плоского електрообігрівального приладу, в якому нагрівальний елемент виконаний шляхом намотування резистивного дроту, що ламінований з обох сторін поліефірною плівкою. Використання дроту і, відповідно, його мала механічна міцність та погана гнучкість не дозволяють використовувати такий електрообігрівальний прилад у випадках багаторазових згинань або механічних навантажень. У місцях частих згинань може виникнути збільшення електричного опору або навіть розрив електричного кола, що призводить до несправності приладу та його низької надійності. Вищеописана проблема конструктивно вирішена у відомому гнучкому електрообігрівальному елементі (патент WO №9707652). У даному технічному рішенні (Фіг 1) плоский електрообігрівальний елемент містить тонкий електрорезистивний шар (1), розташований між двома електроізолюючими шарами (2) і (3) Вздовж протилежних країв резистивного нагріваючого шару проходять електропровідні контактні смуги (4), що електричне контактують з ним (резистивним нагрівальним шаром) Описана конструкція гнучкого плоского електрообігрівального елементу має двостороннє випромінювання тепла в напрямку "а" і "в" (Фіг.1) Як відомо, подібні обігрівачі призначені, в основному, для обігрівання приміщень і розташовуються вздовж стін. У такому випадку близько половини теплового випромінювання витрачається на непродуктивний обігрів стін, що являється недоліком даної конструкції. Крім того, використання непрозорого електродного матеріалу в обох відомих технічних рішеннях, обраних прототипами для пристрою та способу, що заявляються, погіршує естетичне сприйняття у зв'язку з тим, що завдяки прозорості ю 4445 плівки помітні всі резистивні шари, шини, струмопровідні дроти, контакти і т.д. В основу корисної моделі поставлено завдання створення плоского гнучкого електрообігрівального елемента, в якому завдяки використанню відбиваючого покриття і прозорих для видимого та ІЧ-випромінювання матеріалів забезпечується підвищення потужності випромінювання, що розсіюється в одному напрямку, і за рахунок цього значно більш високий обігрів приміщень, а також можливість поліпшення естетичного оформлення електрообігрівального елемента. Поставлене завдання вирішується тим, що в плоскому гнучкому електрообігрівальному елементі, який містить плоский електрорезистивний нагрівальний шар, розташований між двома прозорими електроізолюючими шарами та що має на протилежних сторонах електрорезистивного нагрівального шару електродні шини у вигляді металічних смуг, що розташовані перпендикулярно до резистивного нагріваючого шару з струмопровідними дротами, згідно корисної моделі один з електроізолюючих шарів має покриття, яке відбиває 14випромінювання, а електрорезистивний нагрівальний шар виготовлено з прозорого провідного матеріалу, наприклад, ІП2О3, SnO2, ZnO, TiB, TiC Крім того, електрорезистивний нагрівальний шар може виконуватись з паралельних смуг, котрі з однієї сторони поєднані з загальною електричною шиною, а з протилежної сторони електрорєзистивні смуги з'єднані з двома симетричними шинами, кожна з яких об'єднує рівну КІЛЬКІСТЬ електрорезистивних смуг Слід відзначити, що опір матеріалу електричних шин повинен бути меншим за опір матеріалу, з якого виготовлений електрорезистивний шар, тобто повинно виконуватись слідуюче співвідношення р Крім того, електроізоляційні шари в той же час виявляються шарами, які герметизують нагрівальний елемент, можуть бути різноманітного кольору, мати різні малюнки в тому числі і кольорові Далі наведено приклад реалізації такого пристрою (Фіг.2). 4 1 "Л Л Рулон органічної плівки
