Електронагрівальний прилад

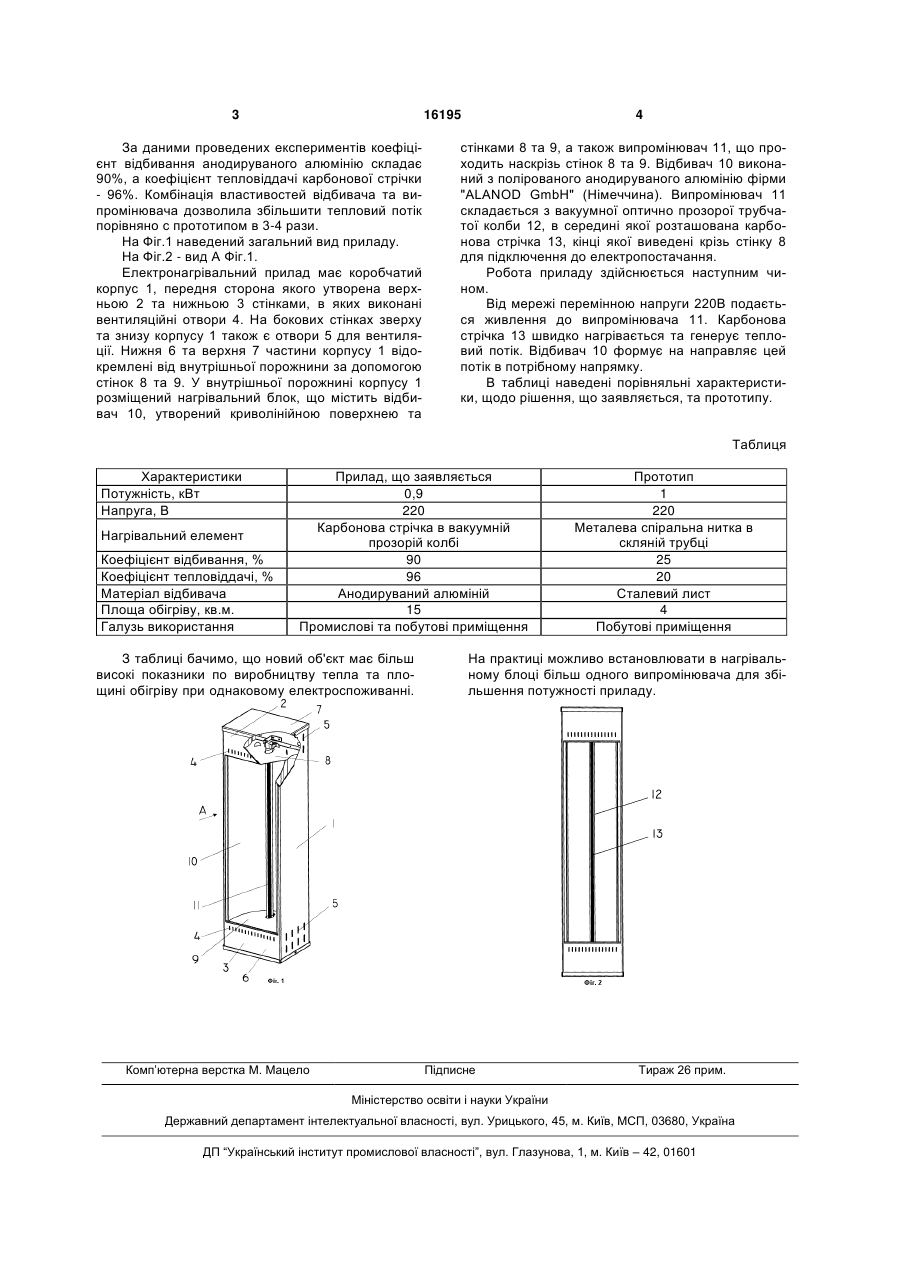

Електронагрівальний прилад, що містить корпус та розташований в ньому нагрівальний блок, 3 16195 За даними проведених експериментів коефіцієнт відбивання анодируваного алюмінію складає 90%, а коефіцієнт тепловіддачі карбонової стрічки - 96%. Комбінація властивостей відбивача та випромінювача дозволила збільшити тепловий потік порівняно с прототипом в 3-4 рази. На Фіг.1 наведений загальний вид приладу. На Фіг.2 - вид А Фіг.1. Електронагрівальний прилад має коробчатий корпус 1, передня сторона якого утворена верхньою 2 та нижньою 3 стінками, в яких виконані вентиляційні отвори 4. На бокових стінках зверху та знизу корпусу 1 також є отвори 5 для вентиляції. Нижня 6 та верхня 7 частини корпусу 1 відокремлені від внутрішньої порожнини за допомогою стінок 8 та 9. У внутрішньої порожнині корпусу 1 розміщений нагрівальний блок, що містить відбивач 10, утворений криволінійною поверхнею та 4 стінками 8 та 9, а також випромінювач 11, що проходить наскрізь стінок 8 та 9. Відбивач 10 виконаний з полірованого анодируваного алюмінію фірми "ALANOD GmbH" (Німеччина). Випромінювач 11 складається з вакуумної оптично прозорої трубчатої колби 12, в середині якої розташована карбонова стрічка 13, кінці якої виведені крізь стінку 8 для підключення до електропостачання. Робота приладу здійснюється наступним чином. Від мережі перемінною напруги 220В подається живлення до випромінювача 11. Карбонова стрічка 13 швидко нагрівається та генерує тепловий потік. Відбивач 10 формує на направляє цей потік в потрібному напрямку. В таблиці наведені порівняльні характеристики, щодо рішення, що заявляється, та прототипу. Таблиця Характеристики Потужність, кВт Напруга, В Нагрівальний елемент Коефіцієнт відбивання, % Коефіцієнт тепловіддачі, % Матеріал відбивача Площа обігріву, кв.м. Галузь використання Прилад, що заявляється 0,9 220 Карбонова стрічка в вакуумній прозорій колбі 90 96 Анодируваний алюміній 15 Промислові та побутові приміщення З таблиці бачимо, що новий об'єкт має більш високі показники по виробництву тепла та площині обігріву при однаковому електроспоживанні. Комп’ютерна верстка М. Мацело Прототип 1 220 Металева спіральна нитка в скляній трубці 25 20 Сталевий лист 4 Побутові приміщення На практиці можливо встановлювати в нагрівальному блоці більш одного випромінювача для збільшення потужності приладу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
