Зовнішня звільняюча труболовка

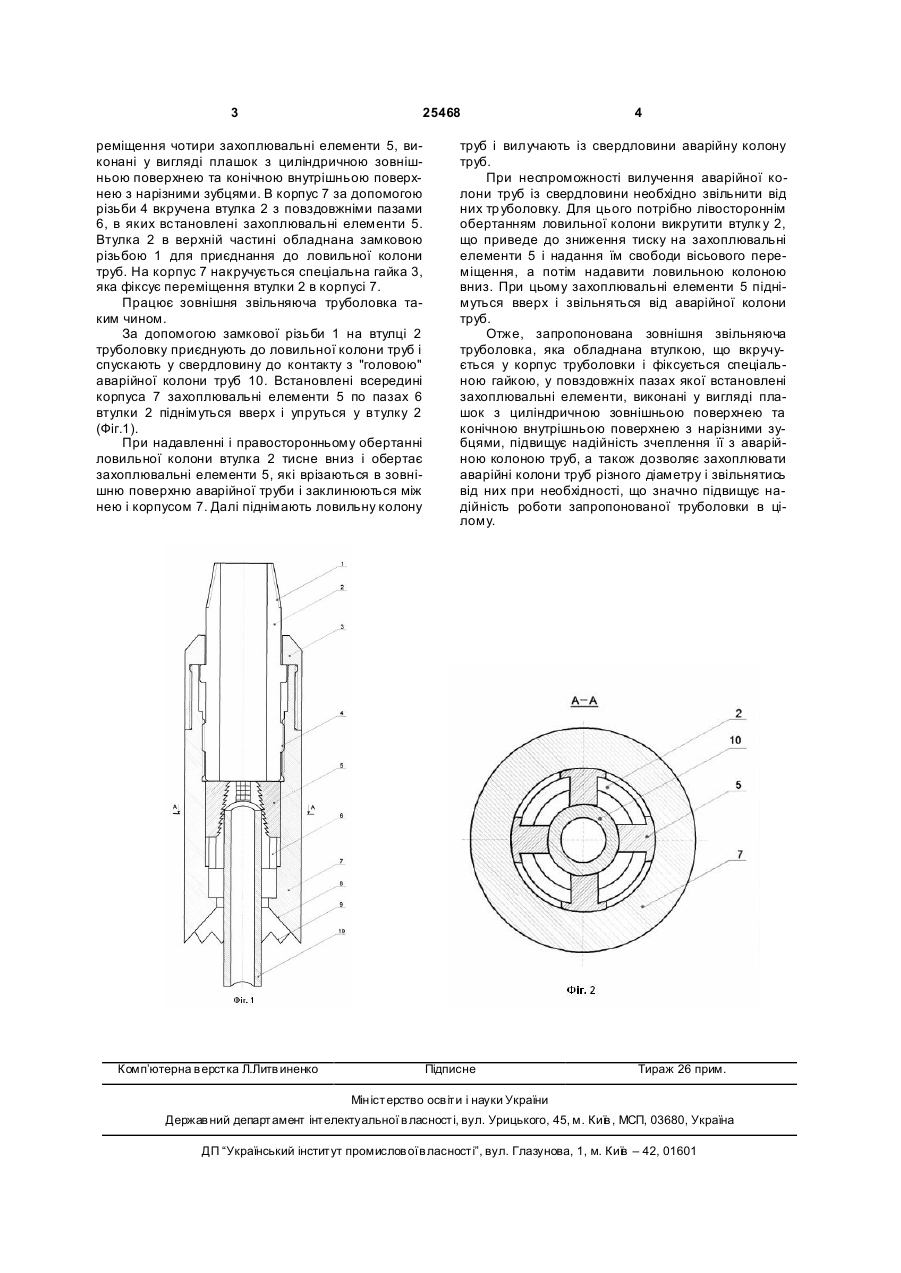

Зовнішня звільняюча труболовка, що містить корпус з кільцевою фрезою і напрямним конфузором, втулку і захоплювальні елементи, яка відрізняється тим, що у повздовжніх пазах втулки, яка вкручена в корпус тр уболовки і зафіксована спеціальною гайкою, встановлені захоплювальні елементи, виконані у вигляді плашок з циліндричною зовнішньою поверхнею та конічною внутрішньою поверхнею з нарізними зубцями. (19) (21) u200703551 (22) 02.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Андріїшин Михайло Петрович, Гуменюк Андрій Ігорович, Петришак Василь Степанович, Гордієнко Олександр Михайлович, Вайсберг Володимир Вікторович (73) Андріїшин Михайло Петрович, Гуменюк Андрій Ігорович, Петришак Василь Степанович, Горді 3 25468 реміщення чотири захоплювальні елементи 5, виконані у вигляді плашок з циліндричною зовнішньою поверхнею та конічною внутрішньою поверхнею з нарізними зубцями. В корпус 7 за допомогою різьби 4 вкручена втулка 2 з повздовжніми пазами 6, в яких встановлені захоплювальні елементи 5. Втулка 2 в верхній частині обладнана замковою різьбою 1 для приєднання до ловильної колони труб. На корпус 7 накручується спеціальна гайка 3, яка фіксує переміщення втулки 2 в корпусі 7. Працює зовнішня звільняюча труболовка таким чином. За допомогою замкової різьби 1 на втулці 2 труболовку приєднують до ловильної колони труб і спускають у свердловину до контакту з "головою" аварійної колони труб 10. Встановлені всередині корпуса 7 захоплювальні елементи 5 по пазах 6 втулки 2 піднімуться вверх і упруться у втулку 2 (Фіг.1). При надавленні і правосторонньому обертанні ловильної колони втулка 2 тисне вниз і обертає захоплювальні елементи 5, які врізаються в зовнішню поверхню аварійної труби і заклинюються між нею і корпусом 7. Далі піднімають ловильну колону Комп’ютерна в ерстка Л.Литв иненко 4 труб і вилучають із свердловини аварійну колону труб. При неспроможності вилучення аварійної колони труб із свердловини необхідно звільнити від них тр уболовку. Для цього потрібно лівостороннім обертанням ловильної колони викрутити втулк у 2, що приведе до зниження тиску на захоплювальні елементи 5 і надання їм свободи вісьового переміщення, а потім надавити ловильною колоною вниз. При цьому захоплювальні елементи 5 піднімуться вверх і звільняться від аварійної колони труб. Отже, запропонована зовнішня звільняюча труболовка, яка обладнана втулкою, що вкручується у корпус труболовки і фіксується спеціальною гайкою, у повздовжніх пазах якої встановлені захоплювальні елементи, виконані у вигляді плашок з циліндричною зовнішньою поверхнею та конічною внутрішньою поверхнею з нарізними зубцями, підвищує надійність зчеплення її з аварійною колоною труб, а також дозволяє захоплювати аварійні колони труб різного діаметру і звільнятись від них при необхідності, що значно підвищує надійність роботи запропонованої труболовки в цілому. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
