Ролик стрічкового конвеєра

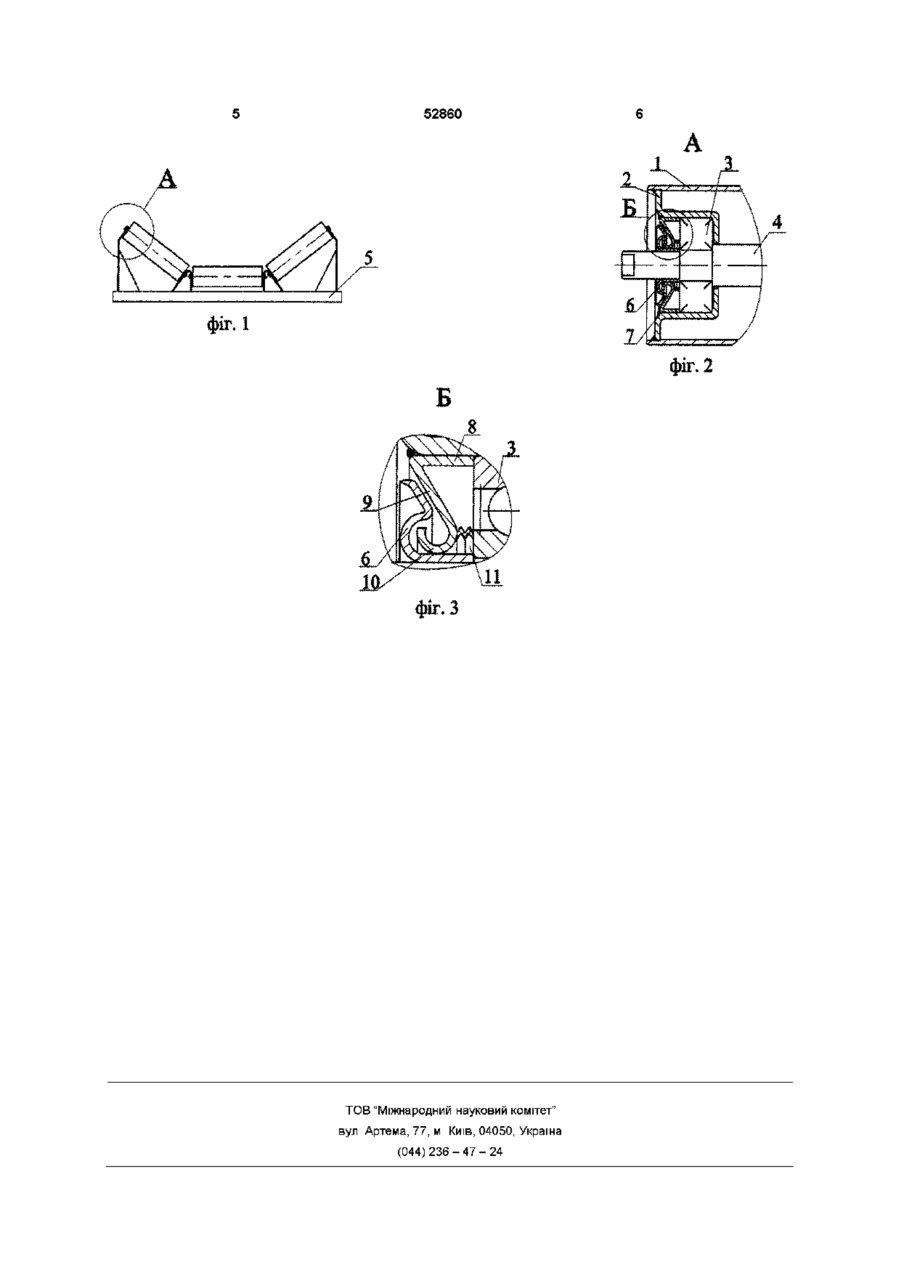

1 Ролик стрічкового конвеєра, що включає корпус з двома стаканами, що містять ПІДШИПНИКОВІ вузли з підшипниками, посадженими на вісь ролика, причому ПІДШИПНИКОВІ вузли з зовнішнього боку закриті кришками, одна з яких установлена жорстко в стакані, а інша закріплена на осі, який відрізняється тим, що кришка, яка закріплена на осі, розташована з зовнішнього боку підшипникового вузла, а внутрішня кришка установлена за нею в стакані і має форму циліндра, що своїм торцем упирається в підшипник та плавно переходить в зрізаний конус, на малій основі якого виконано кільцевий жолобок, повернутий в бік кришки, закріпленої на осі, яка охоплює жолобок своєю западиною 2 Ролик по п 1, який відрізняється тим, що в порожнині підшипникового вузла між кришкою, закріпленою в стакані, і підшипником на осі ролика установлена втулка з еластичного матеріалу, наприклад поліетилену, з гофрованою стінкою Винахід відноситься до галузі промислових транспортних засобів, а точніше до транспортних засобів безперервної дії - стрічкових конвеєрів Відомий ролик стрічкового конвеєра, що включає корпус з закріпленими в ньому стаканами Стакани призначені для розташування в них підшипникових вузлів, які включають підшипники та засоби їх захисту від зовнішнього середовища, яке загрожує забрудненням внутрішньої порожнини ПІДШИПНИКІВ пилом та іншим матеріалом, а також захищають мастило ПІДШИПНИКІВ ВІД витікання Підшипники установлені на осі, якою ролик утримується на конвеєрному ставі Засоби захисту підшипникового вузла складаються з двох кришок, виконаних з капрону, які установлено з двох боків підшипника і призначені для захисту мастила від виходу, а мастило від попадання в нього пилу, якщо його проникнення стане можливим, не зважаючи на ЗОВНІШНІ кришки, ЗОВНІШНІ кришки виготовляють з лабіринтними щілинами, в які з зазором входять виступи іншої кришки При цьому одну кришку жорстко кріплять на осі, а іншу - в стакані Такі кришки виготовляють з капрону шляхом гарячого пресування, або відливають з силуміну, після чого обробляють на станку (див , наприклад, книгу "Ролики стрічкових конвеєрів", оглядова інформація, М 1995 р , С 35, Ролики фірми "Рге cismeca", Німеччина) Недоліком такої конструкції є и складність, обумовлена таким широким набором захисних елементів, а це при великій КІЛЬКОСТІ роликів підвищує ціну конвеєра, що робить його неконкурентоспроможним Відомий також ролик стрічкового конвеєра організації "Союзпроммеханізація" Ці ролики мають більш просту конструкцію, але також складаються з корпусу та двох стаканів з підшипниковими вузлами Підшипник закритий кришками, що виготовлені з металевого листа Одна з кришок закріплена в стакані і обертається разом з корпусом Ця кришка має зазор відносно осі і цей зазор перекривається іншою кришкою відштампованою з металевого листа і охоплює виступ першої кришки з зазором, утворюючи лабіринт (див там же, С 50, рис 15 та С 51, рис 16, 17) Недоліком такої конструкції є те, що не вирішується питання виключити попадання вологи в підшипниковий вузол Волога попадає на внутрішню кришку, по ній стікає в порожнину підшипникового вузла, що призводить до втрати властивостей мастила та погіршення роботи роліВддомий також ролик стрічкового конвеєра, який включає корпус з двома стаканами, що вміщують ПІДШИПНИКОВІ вузли з підшипниками, поса (21)2000073950 О (О 00 ю 52860 женними на вісь та засобами захисту у вигляді Такий технічний результат не можна одержадвох кришок, одна з яких установлена в стакані, а ти, якщо з наведеної сукупності ознак виключити друга - на осі Кришки в перерізі мають Т-подібну будь-яку форму, при цьому кришка, яка установлена на осі, Суть винаходу пояснюється кресленнями, де перекривається кришкою, що установлена в ста- на фіг 1 показано секцію стрічкового конвекані з зовнішньої сторони підшипникового вузла єра з установленими на ній роликами, (див патент Великобританії № 976679 по кл В 8 - на фіг 2 показаний переріз підшипникового А) вузла ролика (місце А), По сукупності суттєвих ознак вищеописаний - на фіг 3 показано місце Б на фіг 2 ролик найбільш схожий з заявленим і може бути Заявлений ролик стрічкового конвеєра (див прийнятий за прототип фіг 2) включає корпусі, в якому закріплені два стаПрототип має просту конструкцію засобів закани 2 В стаканах 2 розміщені ПІДШИПНИКОВІ вузли, хисту підшипникового вузла, але така конструкція що складаються з ПІДШИПНИКІВ 3 закритого типу, не дає можливості виключити попадання вологи в змонтованих на осі 4 ролика Вісь 4 потрібна для порожнину підшипникового вузла установки ролика на секції конвеєра 5 (див фіг 1) Проникнення води можливо, коли ролик не Підшипники 3 захищені від зовнішнього сереобертається Вода попадає на зовнішню кришку, довища кришками 6 і 7 Кришка 6 закріплена на осі закріплену в стакані, по ній стікає, попадаючи в 4 ролика і установлена з зовнішньої сторони підзазор між кришкою, закріпленою на осі і по ній дошипникового вузла Кришка 6 в перетині має Сходить до осі в щілину між першою кришкою і вісподібну форму сю доходить до підшипника, а потім при початку За кришкою 6 далі в стакані встановлена криобертання ролика з допомогою відцентрових сил шка 7, яка своєю циліндричною частиною утримує викидається у внутрішню порожнину самого підпідшипник З шипника та в мастило Це погіршує роботу ПІДШИКришка 7 (див фіг 3) має форму циліндра 8, ПНИКІВ, зменшує ДОВГОВІЧНІСТЬ ролика що плавно переходить в зрізаний конус 9, а на малій основі зрізаного конуса виконано кільцевий В основу винаходу покладена задача створенжолобок 10 Кришка 6 своєю западиною охоплює ня ролика стрічкового конвеєра спрощеної і одножолобок 10 часно стосовно запобігання проникненню вологи в підшипниковий вузол Всередині підшипникового вузла в зазорі між підшипником 3 і кришкою на осі 4 установлена Ця задача вирішена за рахунок технічного рееластична втулка 11 Втулка 11 має гофровані зультату, який полягає в тому, що завдяки запростінки, які дозволяють їй мати щільний контакт з понованому порядку встановлення захисних крипідшипником і кришкою 7 шок підшипникового вузла та їх формі виключається можливість попадання вологи всеРолик стрічкового конвеєра діє так редину порожнини підшипникового вузла В той же Коли конвеєр не працює, стрічка лежить на час спрощена конструкція ролика тому, що КІЛЬроликах секції (див фіг 1) Підшипник 3 закритої КІСТЬ захисних елементів підшипникового вузла конструкції і мастило знаходяться в порожнині зменшено Для досягнення цього технічного репідшипника, закритій своїми захисними шайбами зультату в ролику, що включає корпус з двома Завданням кришок 6, 7 і втулки 11 є запобіганстаканами, вміщуючими ПІДШИПНИКОВІ вузли з підня проникненню вологи, пилу і бруду в порожнину шипниками, посаженними на вісь ролика, при цьопідшипникового вузла му, ПІДШИПНИКОВІ вузли з зовнішньої сторони заЗавдяки малій ЩІЛИНІ МІЖ кришками 6 і 7 часткриті кришками, одна з яких жорстко закріплена в ки пилу не мають вільного доступу в порожнину стакані, а інша - на осі, кришка, яка встановлена підшипникового вузла на осі виконана С-подібної форми і розташована з Якщо йде дощ, то волога попадає на торець зовнішньої сторони, а за нею розміщена кришка, нахилених роликів, на кришку 6 і на відкриту часяка закріплена в стакані і має форму циліндра, тину кришки 7 який плавно переходить в зрізаний конус, на малій Та волога, яка попала на кришку 6 стікає на основі якого виконано кільцевий жолобок, повервісь 4 і всередину підшипникового вузла не попанутий в бік зовнішньої кришки, яка охоплює його дає Та частина вологи, яка попала на кришку 7 своєю западиною стікає по ній і попадає в жолобок 10 (в його верхню частину) Додатково в порожнині підшипникового вузла між внутрішньою кришкою і підшипником встановПо жолобку 10 вода перетікає на поверхню лена втулка з еластичного матеріалу з гофровазрізаного конуса 9 і витікає по стакану 2 назовні ною стінкою Та частина вологи, яка ще залишилась на поМіж ВІДМІННИМИ ознаками і технічним резульверхні кришки 7, при обертанні ролика під дією татом є причинно-наслідковий зв'язок відцентрових сил відкидається назовні Тільки завдяки наявності кільцевого жолобка Як видно із вищеописаного конструкція ролика на внутрішній кришці і С-подібній формі зовнішньої дозволяє вирішити поставлену задачу - надійно кришки, а також завдяки такому порядку установки захистити підшипниковий вузол від попадання вокришок і розміщенню додаткової еластичної втуллоги, пилу і бруду ки всередині підшипникового вузла шлях для воТі засоби захисту підшипникового вузла, які логи перекривається надійно Це ж саме відновикористовуються в ролику, недорогі, мають малу ситься до інших негативних факторів зовнішнього трудомісткість при виготовленні і, в той же час, є середовища (бруду, пилу тощо) високоефективними 52860 фіг. 1 Б фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
