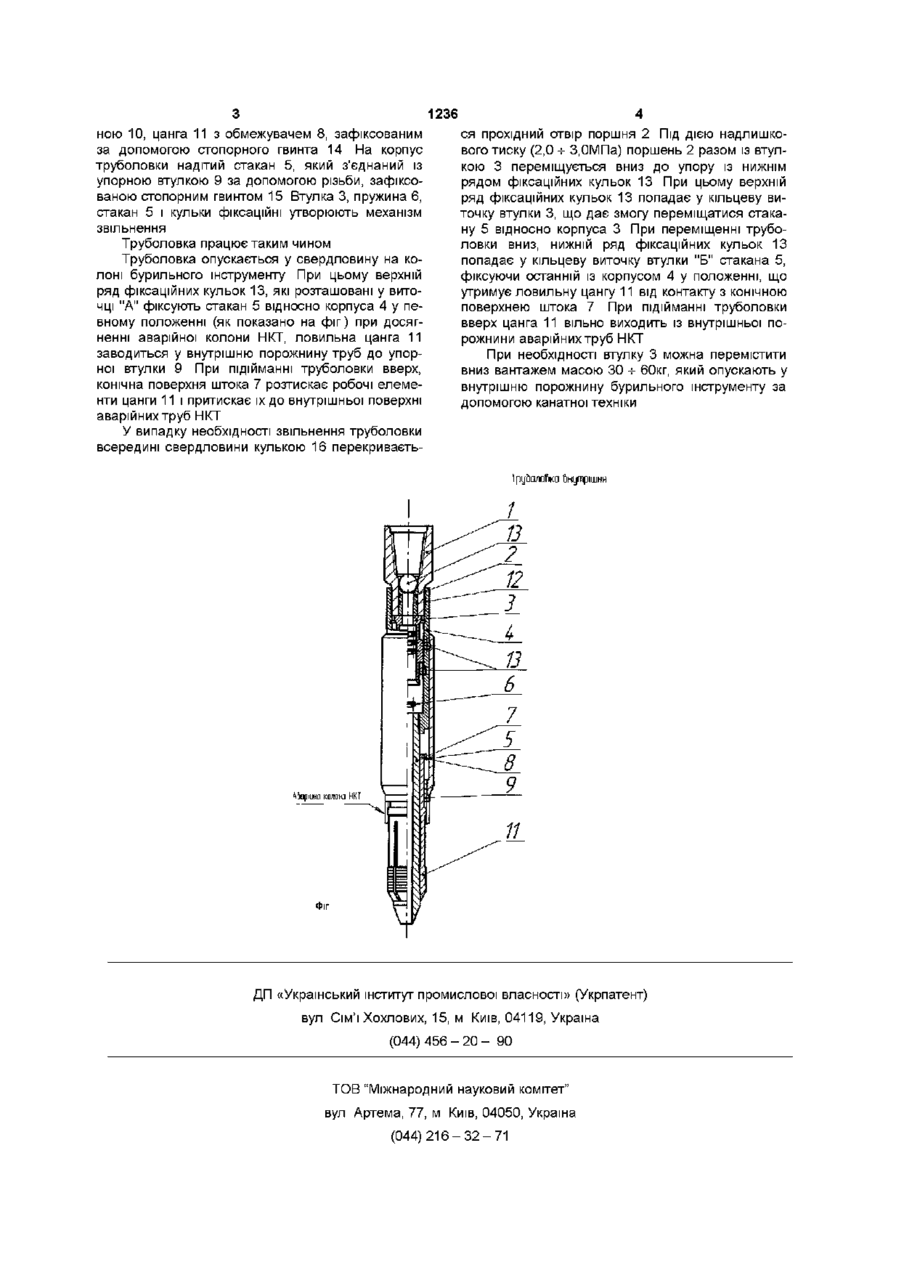

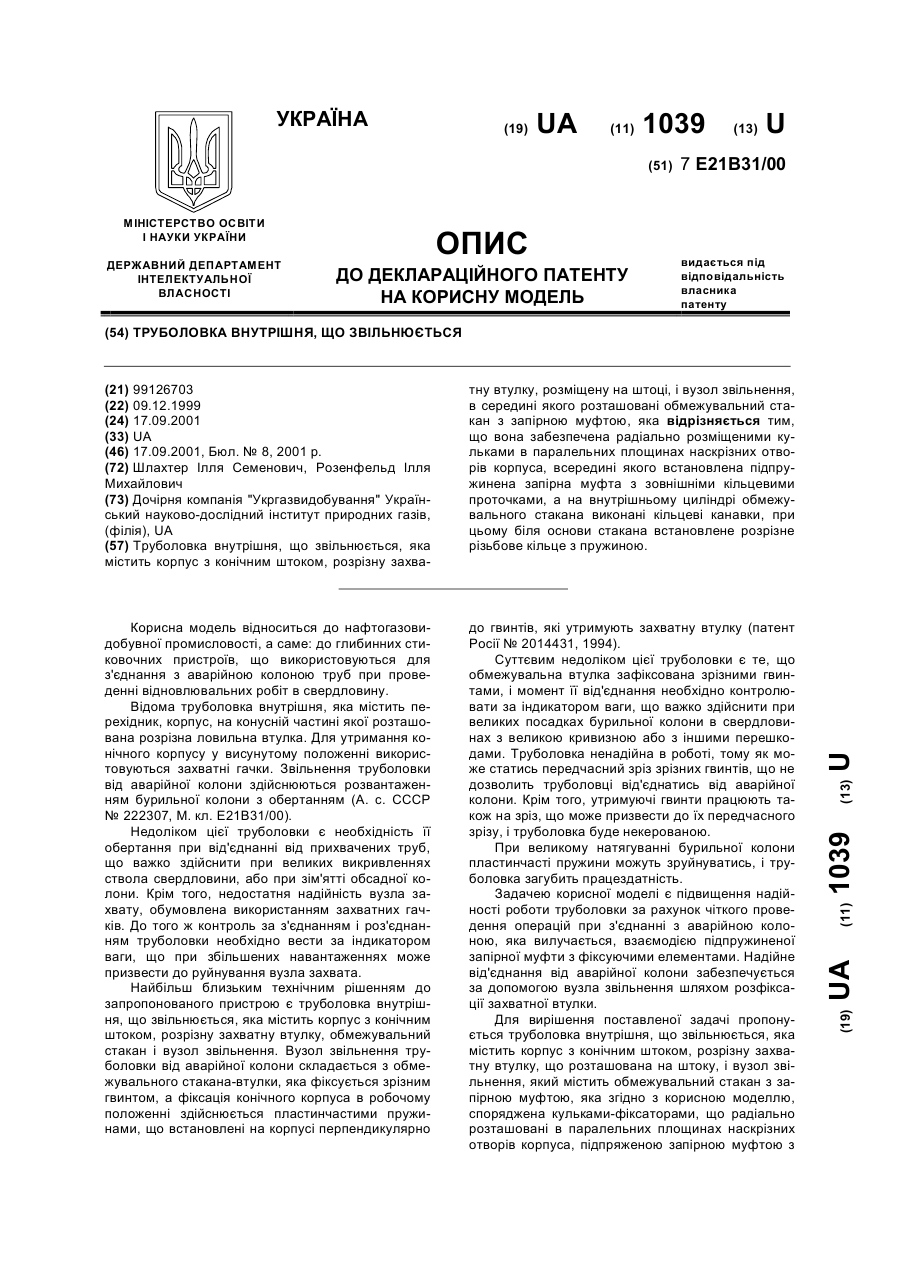

Труболовка внутрішня

1 Труболовка внутрішня, що складається з корпусу, ловильної цанги, перевідника, всередині якого розміщений поршень, і механізму звільнення, яка відрізняється тим, що механізм звільнення складається із стакана, підпружиненої втулки, які фіксуються між собою фіксаційними кульками, причому він спрацьовує при осьовому переміщенні втулки і стакана 2 Труболовка внутрішня по п 1, яка відрізняється тим, що приведення в дію механізму звільнення може відбуватися як при допомозі гідравліки, так і механічним способом Корисна модель відноситься до нафтогазовидобувної промисловості, зокрема до пристроїв, що застосовуються для ліквідації ускладнень (защільнювання, обривання, прихвачування труб і т ш) шляхом захвачення за внутрішню поверхню аварійної колони і підіймання її на поверхню Конструктивна особливість труболовки забезпечує и звільнення від захвачених труб при неможливості ліквідації ускладнення у свердловині ВІДОМІ труболовки типу ТВМ, які призначені для захвату за внутрішню поверхню труби аварійної колони і піднімання її із свердловини Захват здійснюється заклинюванням висувних плашок між внутрішньою поверхнею аварійної труби і стержнем труболовки При необхідності звільнення труболовки, від захвачених труб всередині свердловини, виконується поворотом и на 15 -ь 20 обертів до фіксації плашок у зімкнутому положенні (Справочник по нефтепромысловому оборудованию Под ред Е И Бухаленко - М Недра, 1983, стр 191 -193) дации аварий и осложнений в бурении М Недра, 1987, стр 177 178) Дані труболовки звільнюються лише при обертанні їх на певну КІЛЬКІСТЬ обертів що не завжди технологічно можливо в умовах складних свердловин (великого викривлення, горизонтальних свердловинах та ш) В основу корисної моделі - труболовка внутрішня - поставлено завдання підвищення надійності шляхом вдосконалення механізму звільнення труболовки, що дасть можливість використовувати и у складних свердловинах, не приміняючи обертання при звільненні Поставлене завдання вирішується тим, що згідно з корисною моделлю звільнення труболовки відбувається при осьовому переміщенні деталей механізму звільнення без її обертання При цьому приведення в дію механізму звільнення може відбуватися, як при допомозі гідравліки так і механічним способом, що розширює технологічні можливості труболовки Отож, внаслідок такого комплексного підходу виконується завдання корисної моделі Суть корисної моделі пояснюється кресленням На фіг схематично зображено труболовку внутрішню, яка складається з корпуса 4 В радіальних отворах корпуса розміщені два ряди (верхній і нижній) фіксаційних кульок 13 Корпус труболовки з'єднується із колоною бурильного інструменту через перевідник 1, всередині якого розміщений поршень 2 із гумовим ущільненням 12 В нижній частині корпус з'єднаний із штоком 7, на якому вільно переміщається підпружинена пружи Найбільш близькою до корисної моделі, що заявляється, за технічною суттю є внутрішня труболовка ТВО, цангового типу, яка складається із перевідника, корпуса на якому через гайку і шпонку кріпиться ловильна цанга У випадку необхідності труболовку звільнюють наступним чином бурильну колону, на якій закріплена труболовка, розвантажують на 50 ЮОкН нижче власної ваги і обертають вправо на 20 ЗО обертів Після цього можна виконувати піднімання труболовки (Пустовойтенко И П Предупреждение и методы ликви (О со 1236 ною 10, цанга 11 з обмежувачем 8, зафіксованим за допомогою стопорного гвинта 14 На корпус труболовки надітий стакан 5, який з'єднаний із упорною втулкою 9 за допомогою різьби, зафіксованою стопорним гвинтом 15 Втулка 3, пружина 6, стакан 5 і кульки фіксаційні утворюють механізм звільнення Труболовка працює таким чином Труболовка опускається у свердловину на колоні бурильного інструменту При цьому верхній ряд фіксаційних кульок 13, які розташовані у виточці "А" фіксують стакан 5 відносно корпуса 4 у певному положенні (як показано на фіг) при досягненні аварійної колони НКГГ, ловильна цанга 11 заводиться у внутрішню порожнину труб до упорної втулки 9 При підійманні труболовки вверх, конічна поверхня штока 7 розтискає робочі елементи цанги 11 і притискає їх до внутрішньої поверхні аварійних труб НКТ У випадку необхідності звільнення труболовки всередині свердловини кулькою 16 перекриваєть ся прохідний отвір поршня 2 Під ДІЄЮ надлишкового тиску (2,0 -ь З.ОМПа) поршень 2 разом із втулкою 3 переміщується вниз до упору із нижнім рядом фіксаційних кульок 13 При цьому верхній ряд фіксаційних кульок 13 попадає у кільцеву виточку втулки 3, що дає змогу переміщатися стакану 5 відносно корпуса 3 При переміщенні труболовки вниз, нижній ряд фіксаційних кульок 13 попадає у кільцеву виточку втулки "Б" стакана 5, фіксуючи останній із корпусом 4 у положенні, що утримує ловильну цангу 11 від контакту з конічною поверхнею штока 7 При підійманні труболовки вверх цанга 11 вільно виходить із внутрішньої порожнини аварійних труб НКТ При необхідності втулку 3 можна перемістити вниз вантажем масою ЗО -ь 60кг, який опускають у внутрішню порожнину бурильного інструменту за допомогою канатної техніки І руйалпПка внутрішня ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
