Польова гоніометрична система, що містить круг азимуту, дугу зеніту, розташовану на кругу азимуту і встановлену з можливістю обертання навколо власної геометричної осі, штатив з двигуном і спектрорадіометром, яка відрізняється тим, що додатково містить шарніри, що виконані з можливістю зміни кута нахилу дуги зеніту відносно круга азимуту, телескопічну опору, що виконана з можливістю фіксації дуги зеніту.

Текст

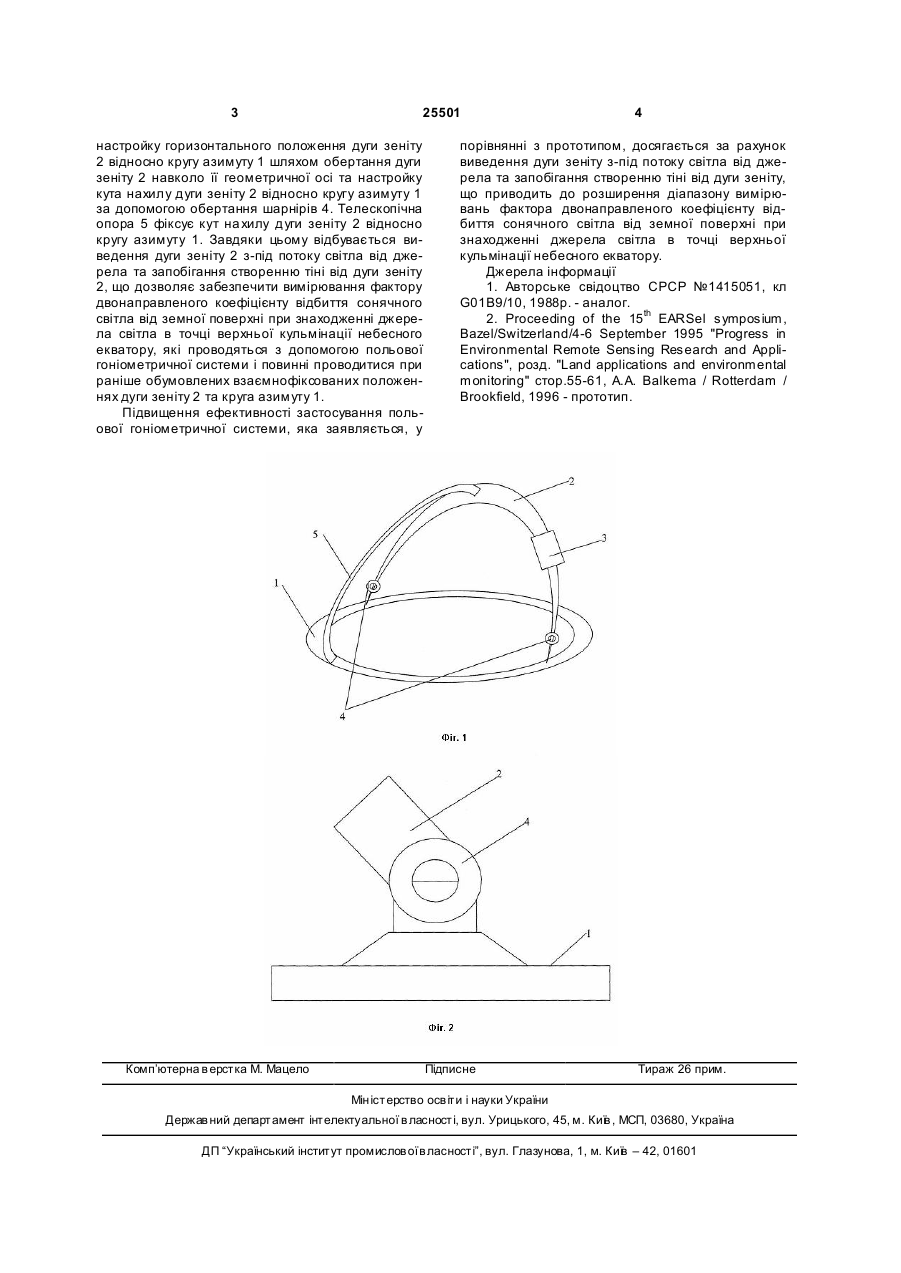

Польова гоніометрична система, що містить круг азимуту, дугу зеніту, розташовану на кругу азимуту і встановлену з можливістю обертання навколо власної геометричної осі, штатив з двигуном і спектрорадіометром, яка відрізняється тим, що додатково містить шарніри, що виконані з можливістю зміни кута нахилу дуги зеніту відносно круга азимуту, телескопічну опору, що виконана з можливістю фіксації дуги зеніту. (19) (21) u200703712 (22) 03.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Сорва Олександр Андрійович, Убайдуллаєв Юсуфжон Нуруллайович (73) НАЦІОНАЛЬНА АКАДЕМІЯ ОБОРОНИ УКРАЇНИ 3 25501 настройку горизонтального положення дуги зеніту 2 відносно кругу азимуту 1 шляхом обертання дуги зеніту 2 навколо її геометричної осі та настройку кута нахилу дуги зеніту 2 відносно кругу азимуту 1 за допомогою обертання шарнірів 4. Телескопічна опора 5 фіксує кут на хилу дуги зеніту 2 відносно кругу азимуту 1. Завдяки цьому відбувається виведення дуги зеніту 2 з-під потоку світла від джерела та запобігання створенню тіні від дуги зеніту 2, що дозволяє забезпечити вимірювання фактору двонаправленого коефіцієнту відбиття сонячного світла від земної поверхні при знаходженні джерела світла в точці верхньої кульмінації небесного екватору, які проводяться з допомогою польової гоніометричної системи і повинні проводитися при раніше обумовлених взаємнофіксованих положеннях дуги зеніту 2 та круга азимуту 1. Підвищення ефективності застосування польової гоніометричної системи, яка заявляється, у Комп’ютерна в ерстка М. Мацело 4 порівнянні з прототипом, досягається за рахунок виведення дуги зеніту з-під потоку світла від джерела та запобігання створенню тіні від дуги зеніту, що приводить до розширення діапазону вимірювань фактора двонаправленого коефіцієнту відбиття сонячного світла від земної поверхні при знаходженні джерела світла в точці верхньої кульмінації небесного екватору. Джерела інформації 1. Авторське свідоцтво СРСР №1415051, кл G01В9/10, 1988p. - аналог. 2. Proceeding of the 15th EARSel symposium, Bazel/Switzerland/4-6 September 1995 "Progress in Environmental Remote Sensing Research and Applications", розд. "Land applications and environmental monitoring" стор.55-61, A.A. Balkema / Rotterdam / Brookfield, 1996 - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
