Польова фортифікаційна споруда для захисту особового складу

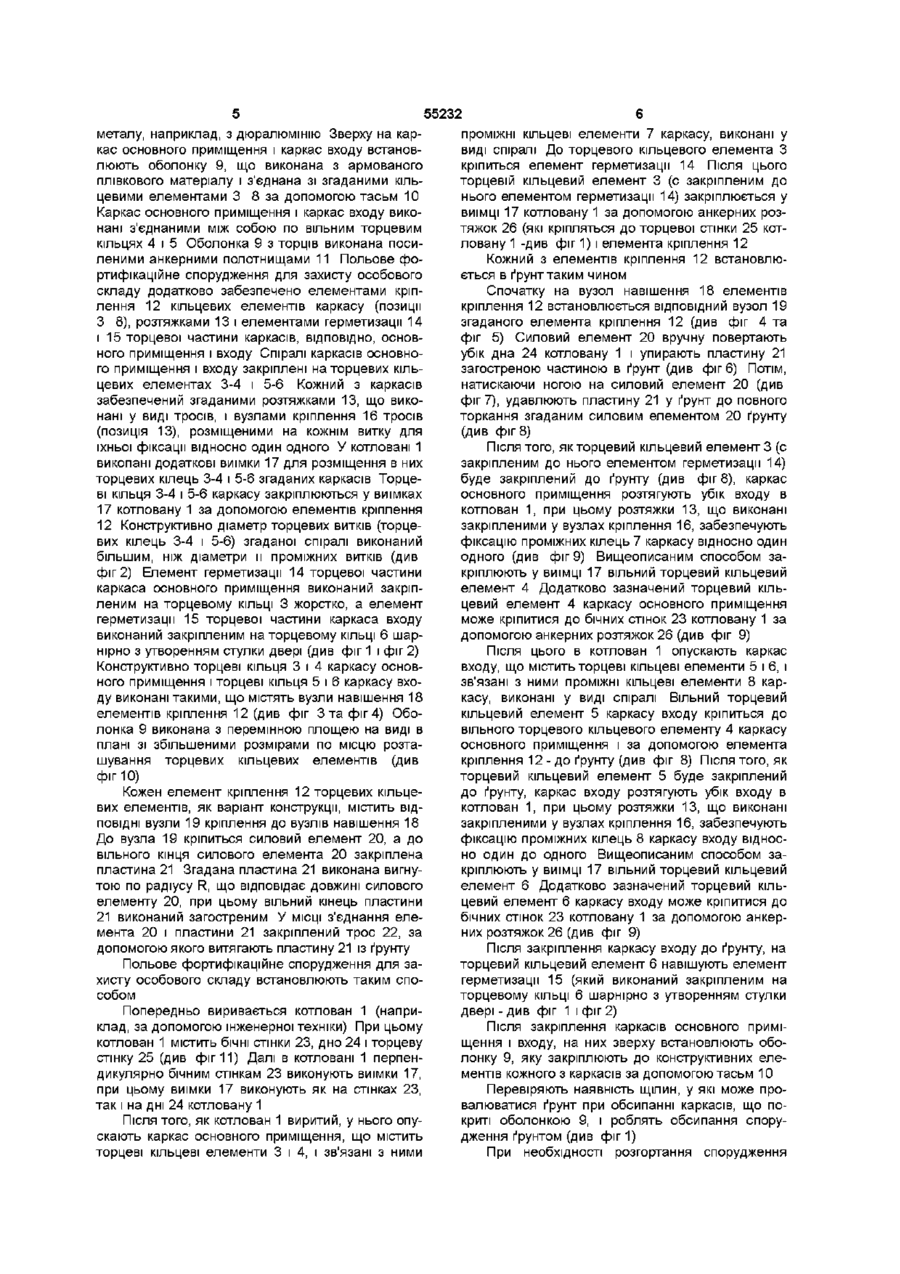

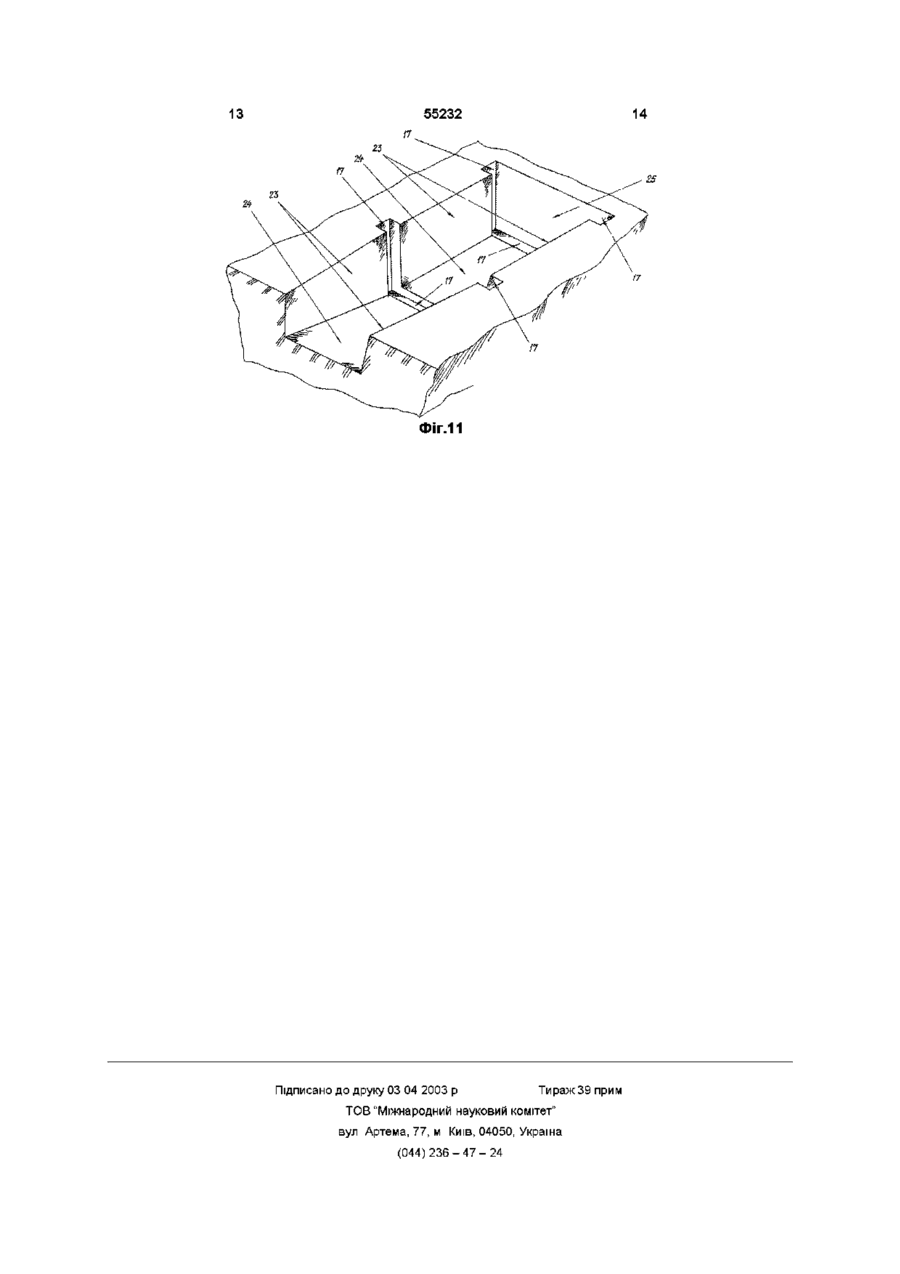

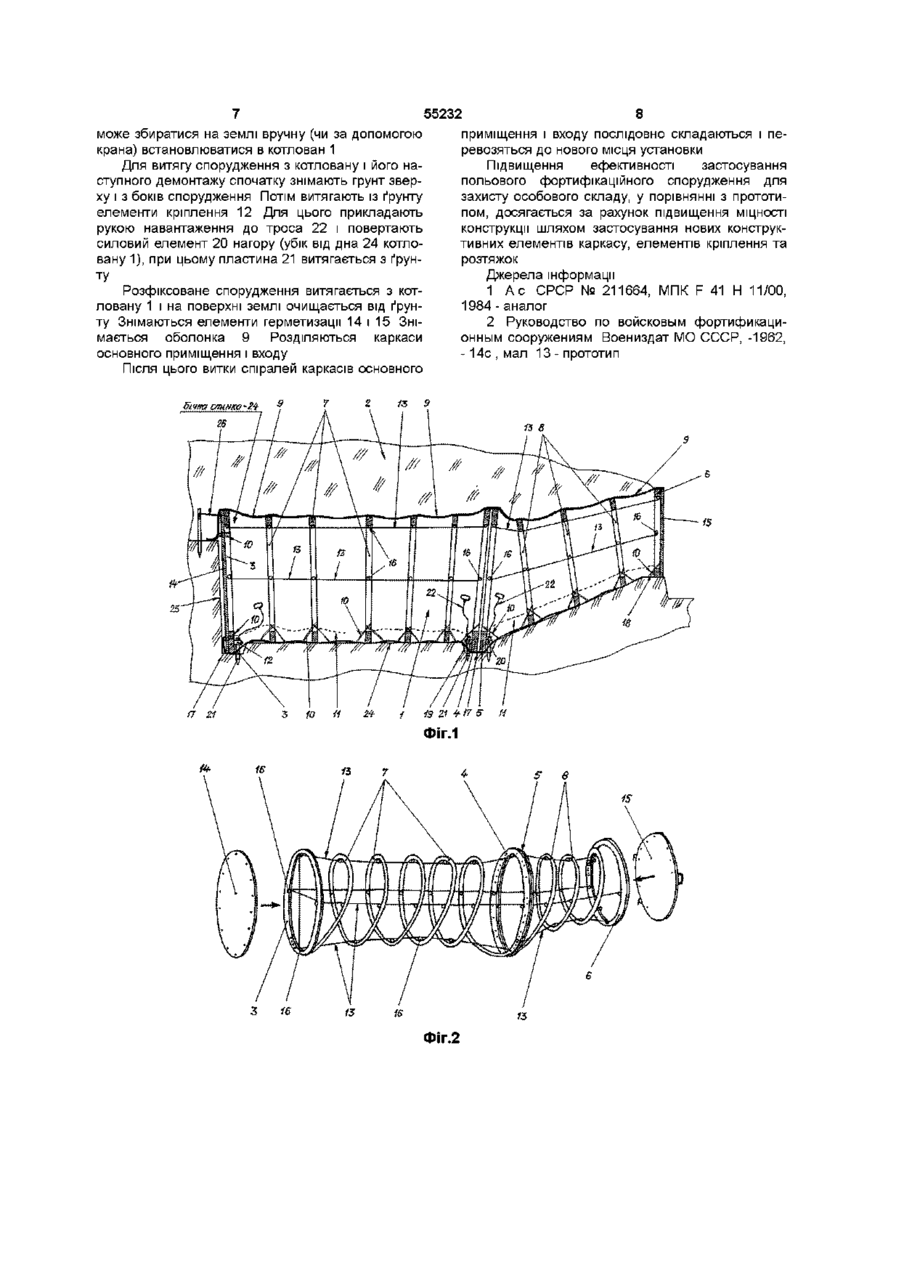

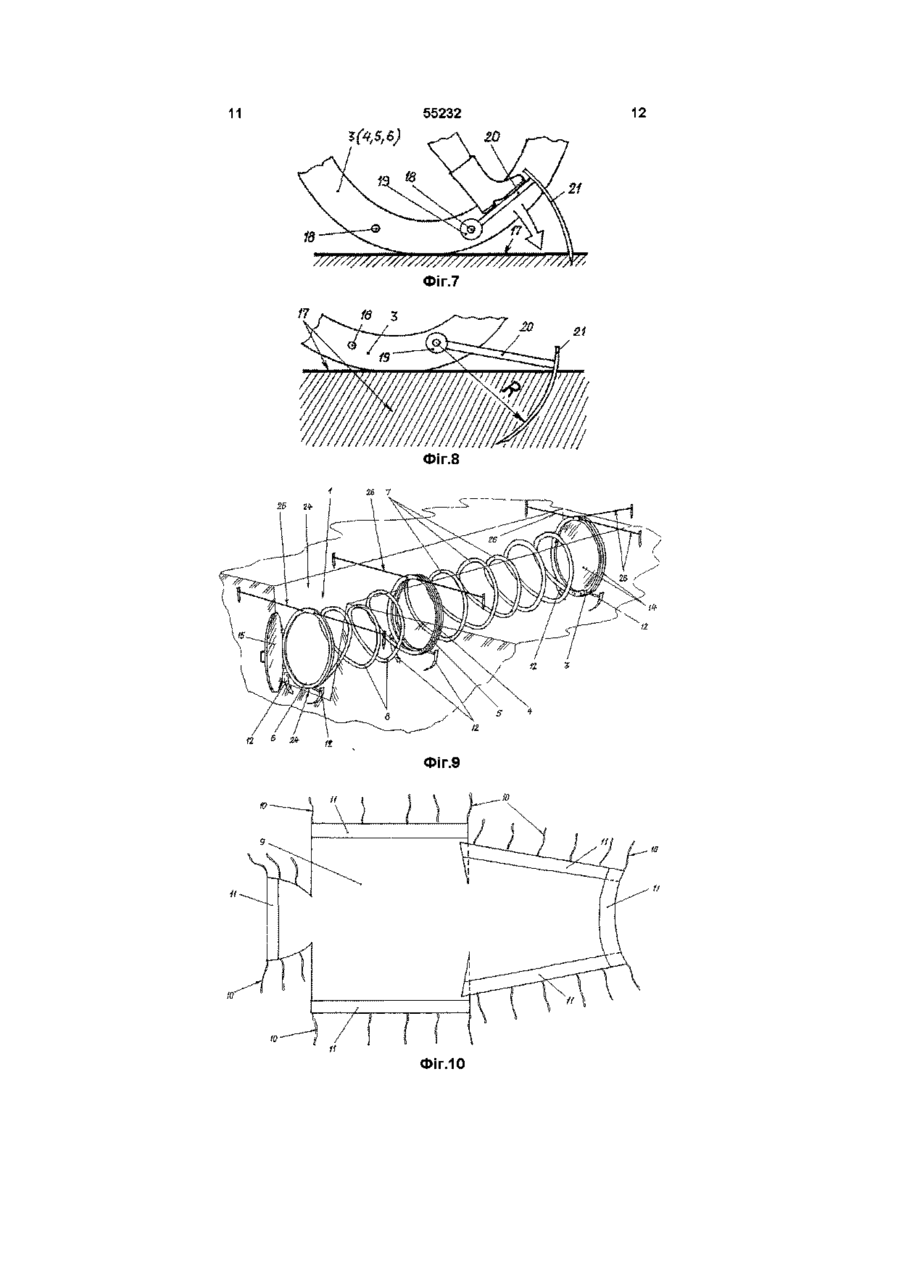

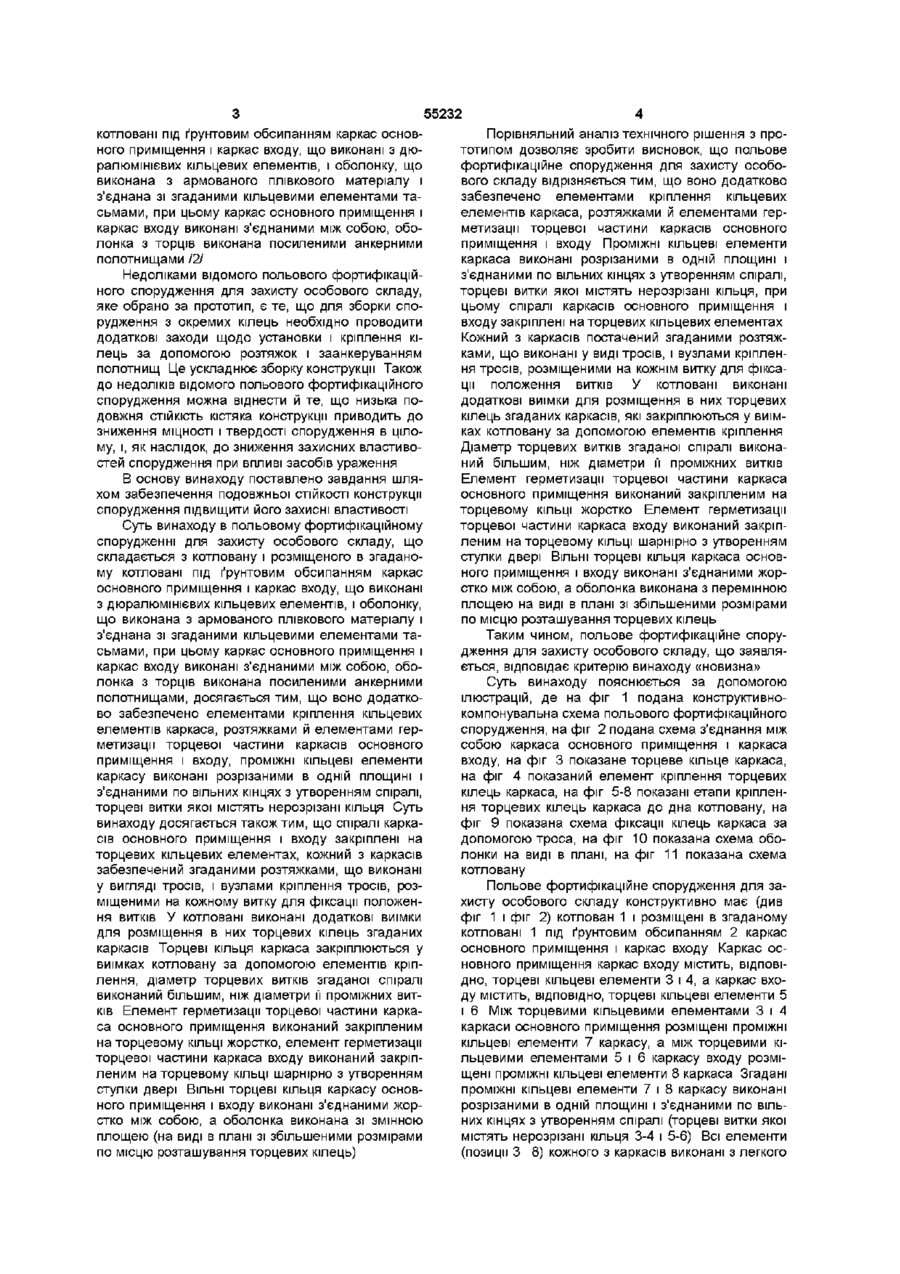

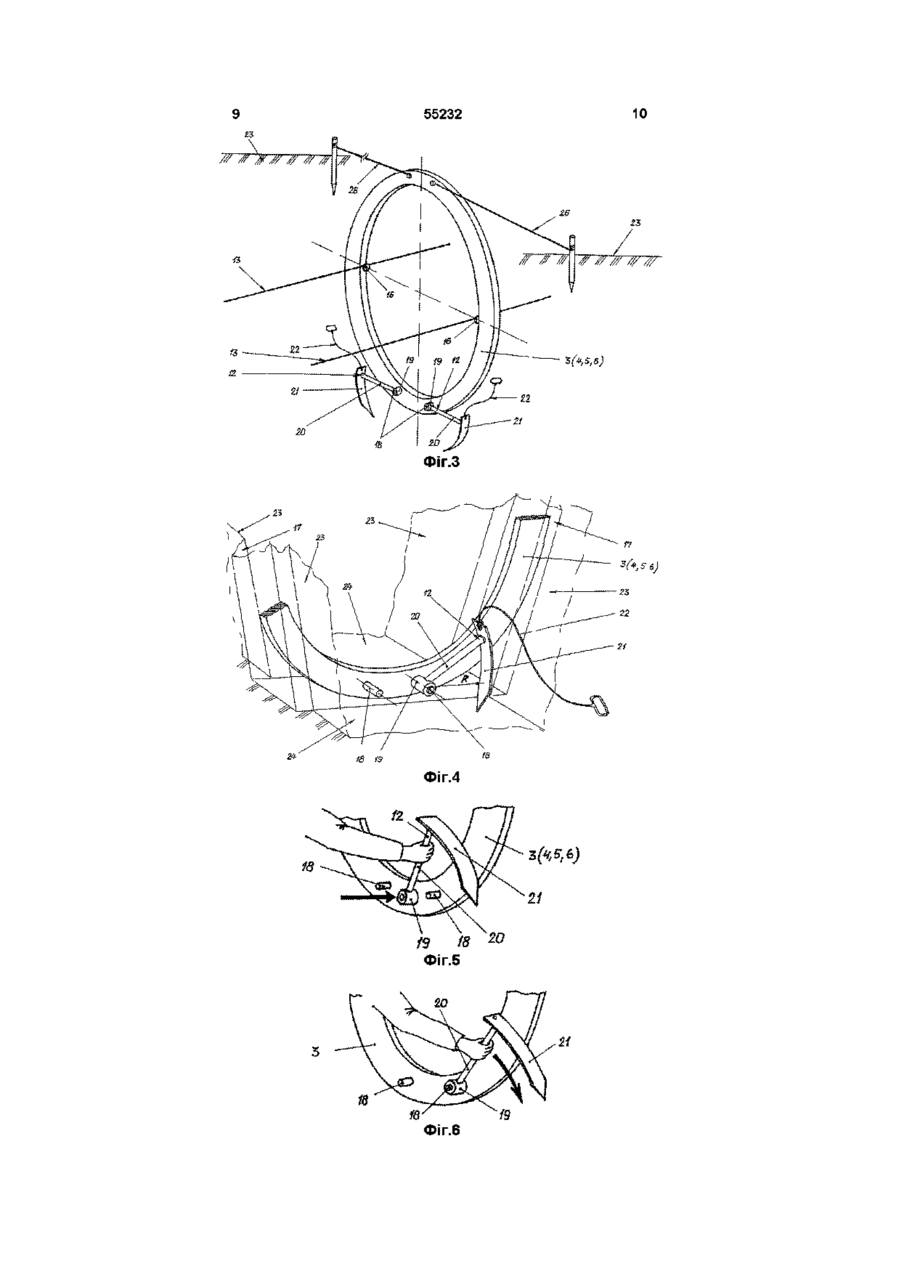

1 Польова фортифікаційна споруда для захисту особового складу, що містить котлован і розміщені в котловані під ґрунтовим обсипанням каркас основного приміщення і каркас входу, які виконані з дюралюмінієвих кільцевих елементів, і оболонку, що виконана з армованого плівкового матеріалу і з'єднана з кільцевими елементами тасьмами, при цьому каркас основного приміщення і каркас входу з'єднані між собою, оболонка з торців посилена анкерними полотнищами, яка відрізняється тим, що вона додатково містить елементи кріплення кільцевих елементів каркаса, розтяжки й елементи герметизації торцевої частини каркасів основного приміщення і входу, проміжні кільцеві елементи каркаса розрізані в одній площині і з'єднані по вільних кінцях з утворенням спіралі, торцеві витки якої містять нерозрізані кільця, при цьому спіралі каркасів основного приміщення і входу закріплені на торцевих кільцевих елементах, кожний з каркасів має розтяжки, що виконані як троси, і вузли кріплення тросів, розміщені на кожнім витку для фіксації положення витків, а в котловані виконані додаткові виїмки для розміщення в них торцевих кілець згаданих каркасів 2 Польова фортифікаційна споруда для захисту особового складу за п 1, яка відрізняється тим, що торцеві кільця каркаса закріплені у виїмках котловану за допомогою елементів кріплення 3 Польова фортифікаційна споруда для захисту особового складу за п 1, яка відрізняється тим, що діаметр торцевих витків спіралі більший, ніж діаметри її проміжних витків 4 Польова фортифікаційна споруда для захисту особового складу за п 1, яка відрізняється тим, що елемент герметизації торцевої частини каркаса основного приміщення закріплений на торцевому КІЛЬЦІ жорстко, а елемент герметизації торцевої частини каркаса входу закріплений на торцевому КІЛЬЦІ шарнірно з утворенням стулки дверей 5 Польова фортифікаційна споруда для захисту особового складу за п 1, яка відрізняється тим, що ВІЛЬНІ торцеві кільця каркаса основного приміщення і входу з'єднані жорстко між собою 6 Польова фортифікаційна споруда для захисту особового складу за п 1, яка відрізняється тим, що оболонка виконана з перемінною площею на вигляді в плані зі збільшеними розмірами за місцем розташування торцевих кілець со сч Ю ю Винахід відноситься до галузі озброєння, зокрема, до військових інженерних споруджень, а саме, до польових фортифікаційних споруджень, що призначені для захисту особового складу Запропоноване польове фортифікаційне спорудження може бути використане при устаткуванні позицій у районах розташування військ з метою захисту особового складу від впливу різних засобів ураження Зазначене польове фортифікаційне спорудження розташовується у виритому за допомогою інженерної техніки у котловані під шаром ґрунтового обсипання Відоме польове фортифікаційне спорудження для захисту особового складу, що має металевий каркас, виконаний з окремих кільцевих елементів, і оболонки покриття /1/ Недоліками відомого польового фортифікаційного спорудження для захисту особового складу є те, що між зазначеними кільцевими елементами спорудження відсутні тверді зв'язки Це приводить до того, що зменшується подовжня СТІЙКІСТЬ конструкції спорудження в цілому Для зборки конструкції потрібно виконання значного обсягу підготовчих робіт Найбільш близьким технічним рішенням, що обрано за прототип, є польове фортифікаційне спорудження для захисту особового складу, яке складається з котловану і розміщені в згаданому 55232 котловані під ґрунтовим обсипанням каркас основного приміщення і каркас входу, що виконані з дюралюмінієвих кільцевих елементів, і оболонку, що виконана з армованого плівкового матеріалу і з'єднана зі згаданими кільцевими елементами тасьмами, при цьому каркас основного приміщення і каркас входу виконані з'єднаними між собою, оболонка з торців виконана посиленими анкерними полотнищами /2/ Недоліками відомого польового фортифікаційного спорудження для захисту особового складу, яке обрано за прототип, є те, що для зборки спорудження з окремих кілець необхідно проводити додаткові заходи щодо установки і кріплення кілець за допомогою розтяжок і заанкеруванням полотнищ Це ускладнює зборку конструкції Також до недоліків відомого польового фортифікаційного спорудження можна віднести й те, що низька подовжня СТІЙКІСТЬ кістяка конструкції приводить до зниження МІЦНОСТІ і твердості спорудження в цілому, і, як наслідок, до зниження захисних властивостей спорудження при впливі засобів ураження В основу винаходу поставлено завдання шляхом забезпечення подовжньої СТІЙКОСТІ конструкції спорудження підвищити його захисні властивості Суть винаходу в польовому фортифікаційному спорудженні для захисту особового складу, що складається з котловану і розміщеного в згаданому котловані під ґрунтовим обсипанням каркас основного приміщення і каркас входу, що виконані з дюралюмінієвих кільцевих елементів, і оболонку, що виконана з армованого плівкового матеріалу і з'єднана зі згаданими кільцевими елементами тасьмами, при цьому каркас основного приміщення і каркас входу виконані з'єднаними між собою, оболонка з торців виконана посиленими анкерними полотнищами, досягається тим, що воно додатково забезпечено елементами кріплення кільцевих елементів каркаса, розтяжками й елементами герметизації торцевої частини каркасів основного приміщення і входу, проміжні кільцеві елементи каркасу виконані розрізаними в одній площині і з'єднаними по вільних кінцях з утворенням спіралі, торцеві витки якої містять нерозрізані кільця Суть винаходу досягається також тим, що спіралі каркасів основного приміщення і входу закріплені на торцевих кільцевих елементах, кожний з каркасів забезпечений згаданими розтяжками, що виконані у вигляді тросів, і вузлами кріплення тросів, розміщеними на кожному витку для фіксації положення витків У котловані виконані додаткові виїмки для розміщення в них торцевих кілець згаданих каркасів Торцеві кільця каркаса закріплюються у виїмках котловану за допомогою елементів кріплення, діаметр торцевих витків згаданої спіралі виконаний більшим, ніж діаметри її проміжних витків Елемент герметизації торцевої частини каркаса основного приміщення виконаний закріпленим на торцевому КІЛЬЦІ жорстко, елемент герметизації торцевої частини каркаса входу виконаний закріпленим на торцевому КІЛЬЦІ шарнірно з утворенням стулки двері ВІЛЬНІ торцеві кільця каркасу основного приміщення і входу виконані з'єднаними жорстко між собою, а оболонка виконана зі змінною площею (на виді в плані зі збільшеними розмірами по місцю розташування торцевих кілець) Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що польове фортифікаційне спорудження для захисту особового складу відрізняється тим, що воно додатково забезпечено елементами кріплення кільцевих елементів каркаса, розтяжками й елементами герметизації торцевої частини каркасів основного приміщення і входу Проміжні кільцеві елементи каркаса виконані розрізаними в одній площині і з'єднаними по вільних кінцях з утворенням спіралі, торцеві витки якої містять нерозрізані кільця, при цьому спіралі каркасів основного приміщення і входу закріплені на торцевих кільцевих елементах Кожний з каркасів постачений згаданими розтяжками, що виконані у виді тросів, і вузлами кріплення тросів, розміщеними на кожнім витку для фіксації положення витків У котловані виконані додаткові виїмки для розміщення в них торцевих кілець згаданих каркасів, які закріплюються у виїмках котловану за допомогою елементів кріплення Діаметр торцевих витків згаданої спіралі виконаний більшим, ніж діаметри її проміжних витків Елемент герметизації торцевої частини каркаса основного приміщення виконаний закріпленим на торцевому КІЛЬЦІ жорстко Елемент герметизації торцевої частини каркаса входу виконаний закріпленим на торцевому КІЛЬЦІ шарнірно з утворенням стулки двері ВІЛЬНІ торцеві кільця каркаса основного приміщення і входу виконані з'єднаними жорстко між собою, а оболонка виконана з перемінною площею на виді в плані зі збільшеними розмірами по місцю розташування торцевих кілець Таким чином, польове фортифікаційне спорудження для захисту особового складу, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 подана конструктивнокомпонувальна схема польового фортифікаційного спорудження, на фіг 2 подана схема з'єднання між собою каркаса основного приміщення і каркаса входу, на фіг 3 показане торцеве кільце каркаса, на фіг 4 показаний елемент кріплення торцевих кілець каркаса, на фіг 5-8 показані етапи кріплення торцевих кілець каркаса до дна котловану, на фіг 9 показана схема фіксації кілець каркаса за допомогою троса, на фіг 10 показана схема оболонки на виді в плані, на фіг 11 показана схема котловану Польове фортифікаційне спорудження для захисту особового складу конструктивно має (див фіг 1 і фіг 2) котлован 1 і розміщені в згаданому котловані 1 під ґрунтовим обсипанням 2 каркас основного приміщення і каркас входу Каркас основного приміщення каркас входу містить, ВІДПОВІДНО, торцеві кільцеві елементи 3 і 4, а каркас входу містить, ВІДПОВІДНО, торцеві кільцеві елементи 5 і 6 Між торцевими кільцевими елементами 3 і 4 каркаси основного приміщення розміщені проміжні кільцеві елементи 7 каркасу, а між торцевими кільцевими елементами 5 і 6 каркасу входу розміщені проміжні кільцеві елементи 8 каркаса Згадані проміжні кільцеві елементи 7 і 8 каркасу виконані розрізаними в одній площині і з'єднаними по вільних кінцях з утворенням спіралі (торцеві витки якої містять нерозрізані кільця 3-4 і 5-6) Всі елементи (позиції 3 8) кожного з каркасів виконані з легкого 55232 металу, наприклад, з дюралюмінію Зверху на каркас основного приміщення і каркас входу встановлюють оболонку 9, що виконана з армованого плівкового матеріалу і з'єднана зі згаданими кільцевими елементами 3 8 за допомогою тасьм 10 Каркас основного приміщення і каркас входу виконані з'єднаними між собою по вільним торцевим кільцях 4 і 5 Оболонка 9 з торців виконана посиленими анкерними полотнищами 11 Польове фортифікаційне спорудження для захисту особового складу додатково забезпечено елементами кріплення 12 кільцевих елементів каркасу (позиції З 8), розтяжками 13 і елементами герметизації 14 і 15 торцевої частини каркасів, ВІДПОВІДНО, ОСНОВНОГО приміщення і входу Спіралі каркасів основного приміщення і входу закріплені на торцевих кільцевих елементах 3-4 і 5-6 Кожний з каркасів забезпечений згаданими розтяжками 13, що виконані у виді тросів, і вузлами кріплення 16 тросів (позиція 13), розміщеними на кожнім витку для їхньої фіксації відносно один одного У котловані 1 викопані додаткові виїмки 17 для розміщення в них торцевих кілець 3-4 і 5-6 згаданих каркасів Торцеві кільця 3-4 і 5-6 каркасу закріплюються у виїмках 17 котловану 1 за допомогою елементів кріплення 12 Конструктивно діаметр торцевих витків (торцевих кілець 3-4 і 5-6) згаданої спіралі виконаний більшим, ніж діаметри и проміжних витків (див фіг 2) Елемент герметизації 14 торцевої частини каркаса основного приміщення виконаний закріпленим на торцевому КІЛЬЦІ 3 жорстко, а елемент герметизації 15 торцевої частини каркаса входу виконаний закріпленим на торцевому КІЛЬЦІ 6 шарнірно з утворенням стулки двері (див фіг 1 і фіг 2) Конструктивно торцеві кільця 3 і 4 каркасу основного приміщення і торцеві кільця 5 і 6 каркасу входу виконані такими, що містять вузли навішення 18 елементів кріплення 12 (див фіг З т а ф і г 4 ) Оболонка 9 виконана з перемінною площею на виді в плані зі збільшеними розмірами по місцю розташування торцевих кільцевих елементів (див фіг 10) Кожен елемент кріплення 12 торцевих кільцевих елементів, як варіант конструкції, містить ВІДПОВІДНІ вузли 19 кріплення до вузлів навішення 18 До вузла 19 кріпиться силовий елемент 20, а до вільного кінця силового елемента 20 закріплена пластина 21 Згадана пластина 21 виконана вигнутою по радіусу R, що відповідає довжині силового елементу 20, при цьому вільний кінець пластини 21 виконаний загостреним У МІСЦІ з'єднання елемента 20 і пластини 21 закріплений трос 22, за допомогою якого витягають пластину 21 із ґрунту Польове фортифікаційне спорудження для захисту особового складу встановлюють таким способом Попередньо виривається котлован 1 (наприклад, за допомогою інженерної техніки) При цьому котлован 1 містить бічні стінки 23, дно 24 і торцеву стінку 25 (див фіг 11) Далі в котловані 1 перпендикулярно бічним стінкам 23 виконують виїмки 17, при цьому виїмки 17 виконують як на стінках 23, так і на дні 24 котловану 1 Після ТОГО, ЯК котлован 1 виритий, у нього опускають каркас основного приміщення, що містить торцеві кільцеві елементи 3 і 4, і зв'язані з ними проміжні кільцеві елементи 7 каркасу, виконані у виді спіралі До торцевого кільцевого елемента З кріпиться елемент герметизації 14 Після цього торцевій кільцевий елемент 3 (с закріпленим до нього елементом герметизації 14) закріплюється у виїмці 17 котловану 1 за допомогою анкерних розтяжок 26 (які кріпляться до торцевої стінки 25 котловану 1 -див фіг 1) і елемента кріплення 12 Кожний з елементів кріплення 12 встановлюється в ґрунт таким чином Спочатку на вузол навішення 18 елементів кріплення 12 встановлюється ВІДПОВІДНИЙ вузол 19 згаданого елемента кріплення 12 (див фіг 4 та фіг 5) Силовий елемент 20 вручну повертають убік дна 24 котловану 1 і упирають пластину 21 загостреною частиною в ґрунт (див фіг 6) Потім, натискаючи ногою на силовий елемент 20 (див фіг 7), удавлюють пластину 21 у ґрунт до повного торкання згаданим силовим елементом 20 ґрунту (див фіг 8) Після того, як торцевий кільцевий елемент 3 (с закріпленим до нього елементом герметизації 14) буде закріплений до ґрунту (див фіг 8), каркас основного приміщення розтягують убік входу в котлован 1, при цьому розтяжки 13, що виконані закріпленими у вузлах кріплення 16, забезпечують фіксацію проміжних кілець 7 каркасу відносно один одного (див фіг 9) Вищеописаним способом закріплюють у виїмці 17 вільний торцевий кільцевий елемент 4 Додатково зазначений торцевий кільцевий елемент 4 каркасу основного приміщення може кріпитися до бічних стінок 23 котловану 1 за допомогою анкерних розтяжок 26 (див фіг 9) Після ЦЬОГО В котлован 1 опускають каркас входу, що містить торцеві кільцеві елементи 5 і 6, і зв'язані з ними проміжні кільцеві елементи 8 каркасу, виконані у виді спіралі Вільний торцевий кільцевий елемент 5 каркасу входу кріпиться до вільного торцевого кільцевого елементу 4 каркасу основного приміщення і за допомогою елемента кріплення 12 - до ґрунту (див фіг 8) Після того, як торцевий кільцевий елемент 5 буде закріплений до ґрунту, каркас входу розтягують убік входу в котлован 1, при цьому розтяжки 13, що виконані закріпленими у вузлах кріплення 16, забезпечують фіксацію проміжних кілець 8 каркасу входу відносно один до одного Вищеописаним способом закріплюють у виїмці 17 вільний торцевий кільцевий елемент 6 Додатково зазначений торцевий кільцевий елемент 6 каркасу входу може кріпитися до бічних стінок 23 котловану 1 за допомогою анкерних розтяжок 26 (див фіг 9) Після закріплення каркасу входу до ґрунту, на торцевий кільцевий елемент 6 навішують елемент герметизації 15 (який виконаний закріпленим на торцевому КІЛЬЦІ 6 шарнірно з утворенням стулки двері - див фіг 1 і фіг 2) Після закріплення каркасів основного приміщення і входу, на них зверху встановлюють оболонку 9, яку закріплюють до конструктивних елементів кожного з каркасів за допомогою тасьм 10 Перевіряють наявність щілин, у які може провалюватися ґрунт при обсипанні каркасів, що покриті оболонкою 9, і роблять обсипання спорудження ґрунтом (див фіг 1) При необхідності розгортання спорудження 55232 може збиратися на землі вручну (чи за допомогою крана) встановлюватися в котлован 1 Для витягу спорудження з котловану і його наступного демонтажу спочатку знімають грунт зверху і з боків спорудження Потім витягають із ґрунту елементи кріплення 12 Для цього прикладають рукою навантаження до троса 22 і повертають силовий елемент 20 нагору (убік від дна 24 котловану 1), при цьому пластина 21 витягається з ґрунту Розфіксоване спорудження витягається з котловану 1 і на поверхні землі очищається від ґрунту Знімаються елементи герметизації 14 і 15 Знімається оболонка 9 Розділяються каркаси основного приміщення і входу Після ЦЬОГО ВИТКИ спіралей каркасів основного 7 Z 8 приміщення і входу послідовно складаються і перевозяться до нового місця установки Підвищення ефективності застосування польового фортифікаційного спорудження для захисту особового складу, у порівнянні з прототипом, досягається за рахунок підвищення МІЦНОСТІ конструкції шляхом застосування нових конструктивних елементів каркасу, елементів кріплення та розтяжок Джерела інформації 1 А с СРСР № 211664, МПК F 41 Н 11/00, 1984 - аналог 2 Руководство по войсковым фортификационным сооружениям Воениздат МО СССР, -1962, - 14с , мал 13 - прототип 13 9 Фіг.2 55232 ffi 13 Фіг.4 ФІГ.6 10 12 ////////////////////////////////////ЖА Фіг.7 П л^ л» з Фіг.8 Фіг.9 Фіг.Ю 13 14 55232 /7 ФІГ.11 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
