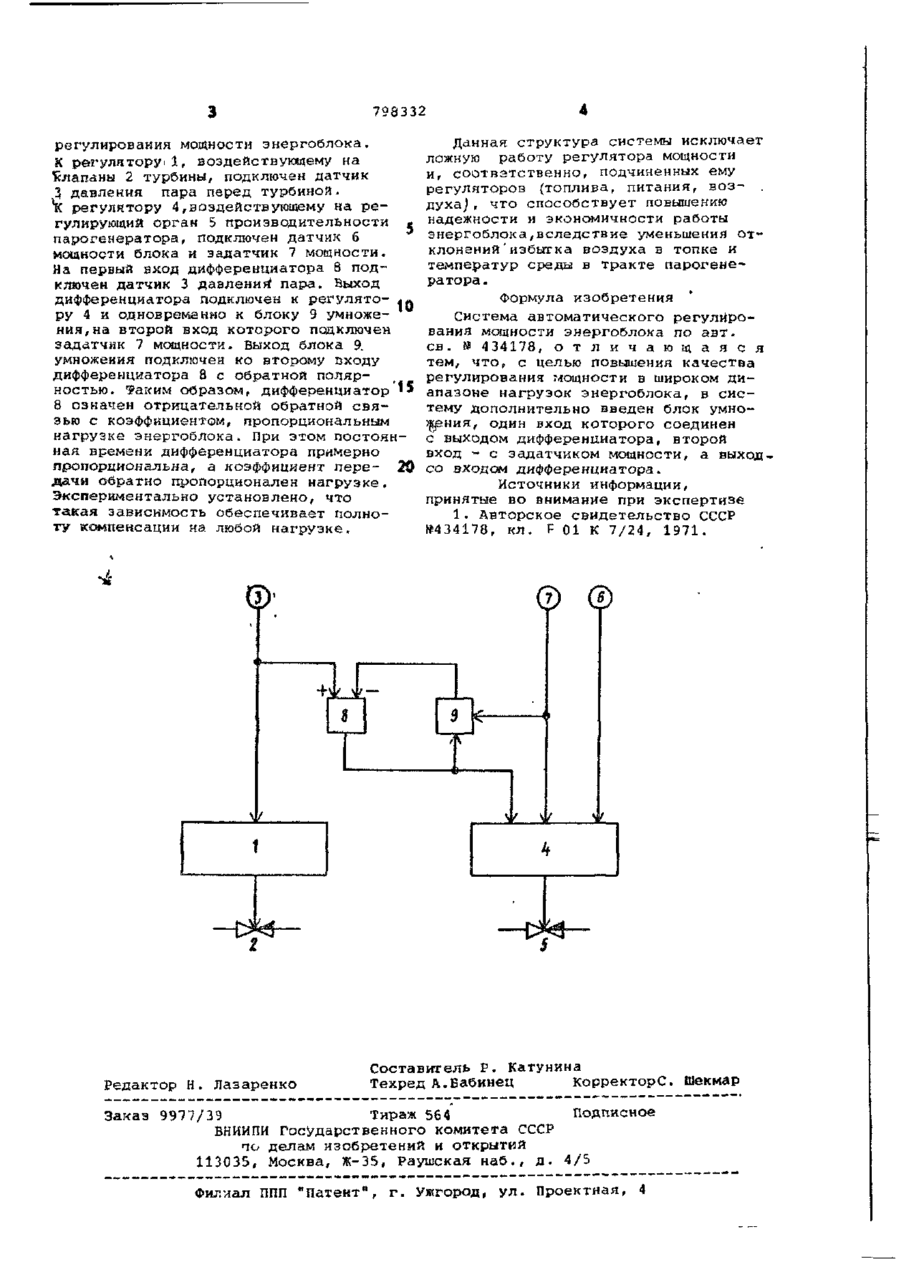

Республик (ID 798332 К АВТОРСКОМУ (61) Дополнительное к авт. свид-ву № 434178 (22) Заявлено 11.03.79 (21) 2738512/24*06 с присоединением заявки Н9 Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 2 ао 131. Бюллетень № з Дате опубликования ОПИСАНИЙ (72) Авторы изобретения (71) Заявитель F 01 К 13/02 F 01 К 7/24 (53) УДК 621.165: 2 3,01.81 : 6 2 1 .182 (088.8) С В . Алтын , Н.Е. Давыдов , П. Ф, Белоус , и Ф.П. Цирульник Предприятие "Донтехэнерго" производственного объединения по наладке , совершенствованию технологии и эксплуатации электростанций и сетей "союзтехэнергр" (54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ МОЩНОСТИ ЭНЕРГОБЛОКА 1 Изобретение относится к обпасти теплоэнергетики и может быть использовано в системах автоматизации энергоблоков тепловых электростанций. По основному авт. св. № 434178 известна система автоматического регулирования мощности энергоблока, содержащая датчик мощности и эадатчик мощности, подключенные к регулятору производительности парогенератора, и 10 датчик давления пара перед турбиной, подключенный к регулятору, воздействующему на клапаны -«турбины непосредственно и к регулятору производительности парогенератора через дифферен- t5 циатор. Дифференциатор служит для компенсации отклонений мощности, вызванных перемещением регулирующих клапанов 20 турбины [1] . Как показали экспериментальные исследования, динамические характеристики сигналов мощности и давления пара перед турбиной при возмущении 25 клапанами турбины существенно зависят от нагрузки энергоблока, причем эти зависимости таковы, что дифференциатор с фиксированными настройками не обеспечивает полной компенсации в широком диапазоне нагрузок энерго- 30 блока. Это приводит к лишним срабатываниям регулятора мощности и, вследствие этого, к ненужным изменениям производительности парогенератора при перемещениях регулирующих клапанов турбины регулятором давления. Влияние регулятора давления пара на производительность ухудшает качество регулирования мощности. Таким образом,недостатком известной системы является пониженное качество регулирования мощности при изменении нагрузок энергоблока в широком диапазоне. Цель изобретения - повышение качества регулирования мощности в широком диапазоне нагрузок энергоблоков. Цель достигается тем, что в систему дополнительної - введен блок умножения, один вход которого соединен с выходом дифференциатора, второй вход - с эадатчиком мощности, а выход - со входом дифференциатора. Изменение структуры узла компенсации отклонений мощности, вызванных перемещением клапанов турбины, способствует, повышению надежности и экономичности работы энергоблока. На чертеже представлена принципиальная схема системы автоматического 79S332 регулирования мощности энергоблока. К регулятору. 1, воздействующему на клапаны 2 турбины, подключен датчик 3 давления пара перед турбиной. * регулятору 4,воздействующему на реК гулирующий орган 5 производительности парогенератора, подключен датчик б мощности блока и задатчик 7 мощности. На первый вход дифференциатора 8 подключен датчик 3 давления* пара. Выход дифференциатора подключен к регулятору 4 и одновременно к блоку 9 умноже- 10 ния, на второй вход которого подключен задатчик 7 мощности. Выход блока 9 . умножения подключен ко второму входу дифференциатора 8 с обратной полярностью, їаісим образом, дифференциатор 15 8 означен отрицательной обратной связью с коэффициентом, пропорциональным нагрузке энергоблока. При этом постоянная времени дифференциатора примерно пропорциональна, а коэффициент пере- 2 дачи обратно пропорционален нагрузке. Экспериментально установлено, что такая зависимость обеспечивает полноту компенсации на любой нагрузке. Данная структура системы исключает лажную работу регулятора мощности и, соответственно, подчиненных ему регуляторов (топлива, питания, воз- . духа), что способствует повышению надежности и экономичности работы энергоблока,вследствие уменьшения отклонений ' избытка воздуха в топке и температур среды в тракте парогенератора. Формула изобретения Система автоматического регулирования мощности энергоблока по авт. св. № 434178, о т л и ч а ю щ а я с я тем, что, с целью повышения качества регулирования мощности в широком диапазоне нагрузок энергоблока, в систему дополнительно введен блок умно>$эния, один вход которого соединен с выходом дифференциатора, второй вход - с эадатчиком мощности, а выходсо входом дифференциатора. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР №434178, кл. Р 01 К 7/24, 1971. і' — Редактор Н. Лазаренко Составитель Р. Катунина Техред А.Бабинец Корректоре. Шекмар Заказ 9977/39 Тираж 564 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
