Подільник льонозбиральної машини

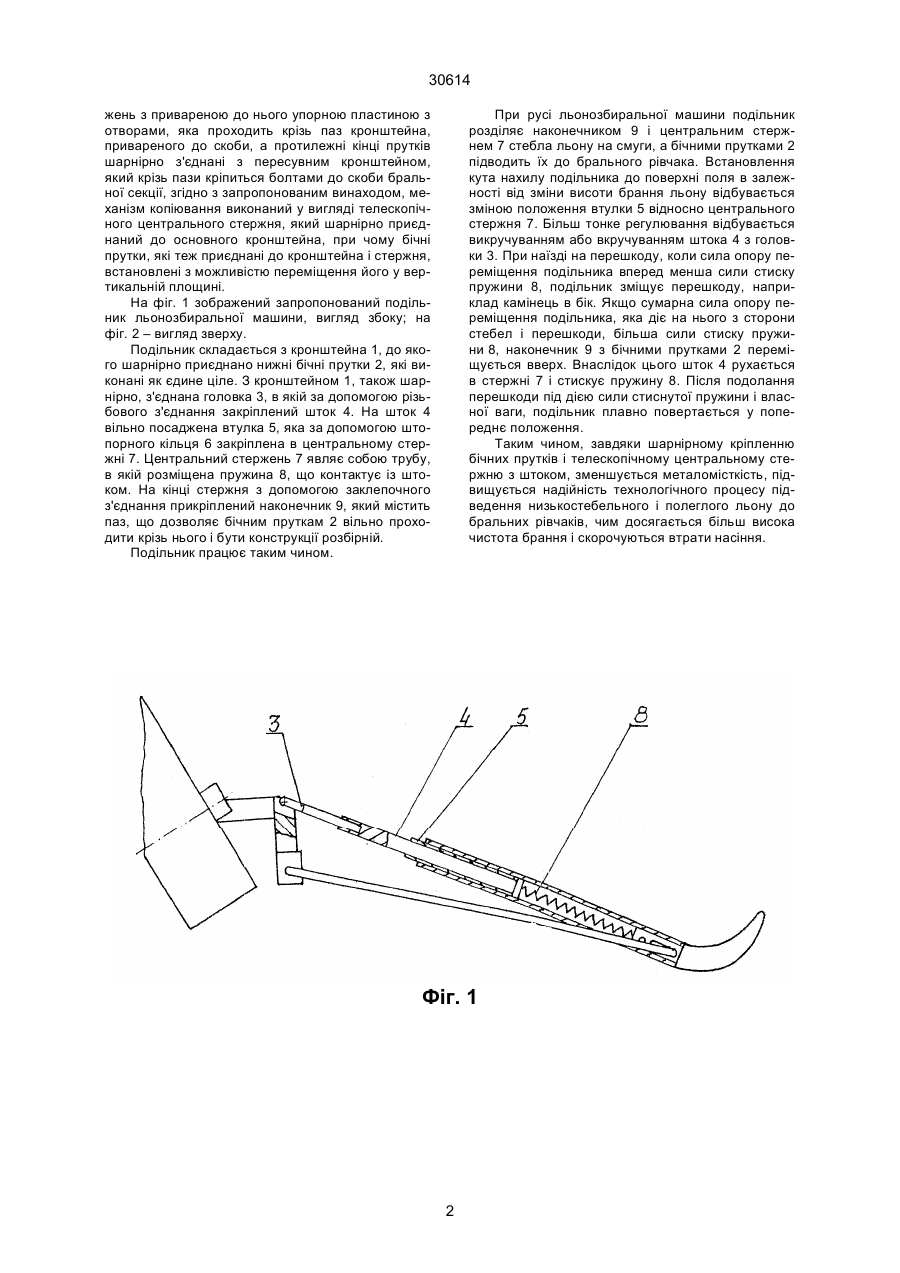

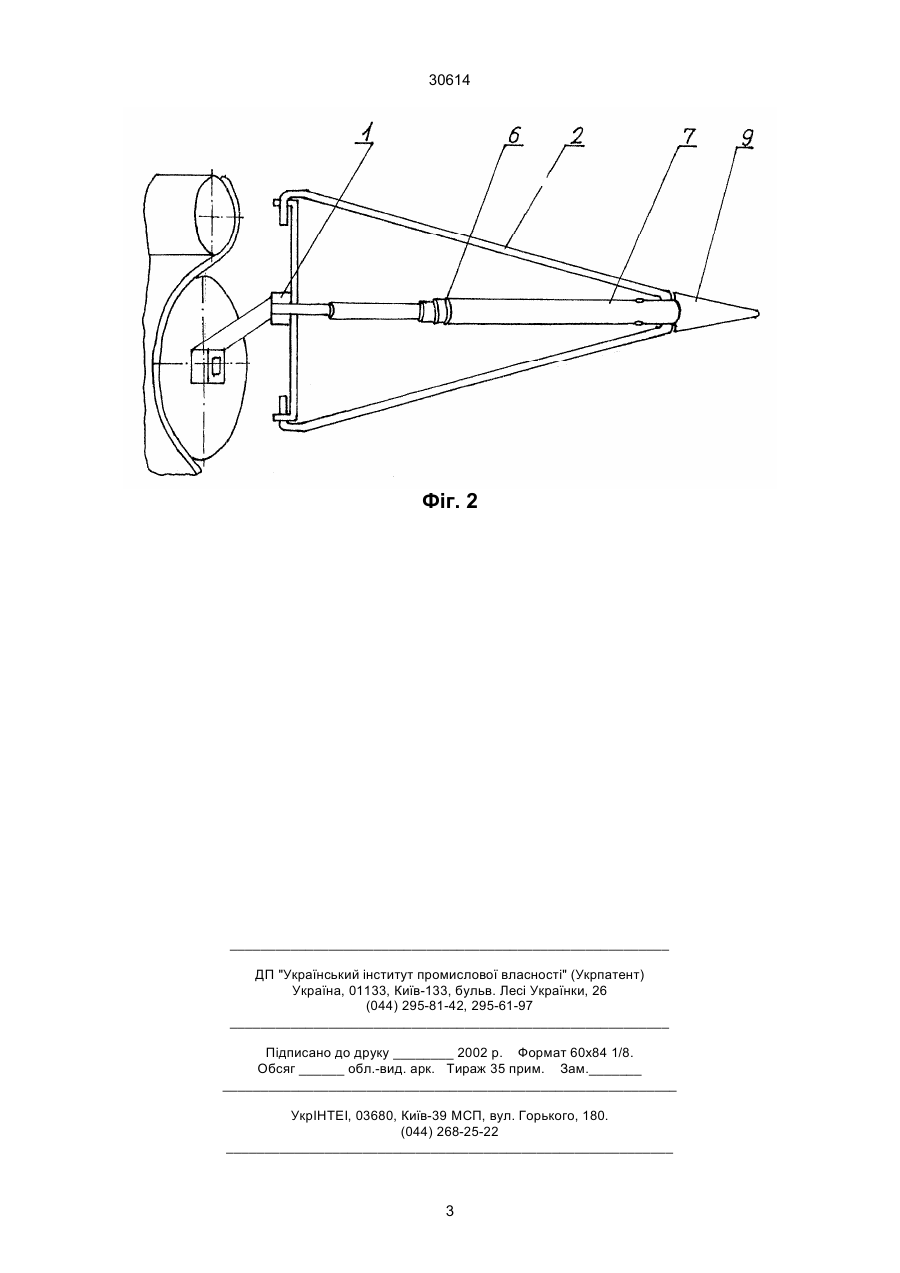

Подільник льонозбиральної машини, який містить верхній центральний стержень з привареною до нього упорною пластиною з отворами, яка про 30614 жень з привареною до нього упорною пластиною з отворами, яка проходить крізь паз кронштейна, привареного до скоби, а протилежні кінці прутків шарнірно з'єднані з пересувним кронштейном, який крізь пази кріпиться болтами до скоби бральної секції, згідно з запропонованим винаходом, механізм копіювання виконаний у вигляді телескопічного центрального стержня, який шарнірно приєднаний до основного кронштейна, при чому бічні прутки, які теж приєднані до кронштейна і стержня, встановлені з можливістю переміщення його у вертикальній площині. На фіг. 1 зображений запропонований подільник льонозбиральної машини, вигляд збоку; на фіг. 2 – вигляд зверху. Подільник складається з кронштейна 1, до якого шарнірно приєднано нижні бічні прутки 2, які виконані як єдине ціле. З кронштейном 1, також шарнірно, з'єднана головка 3, в якій за допомогою різьбового з'єднання закріплений шток 4. На шток 4 вільно посаджена втулка 5, яка за допомогою штопорного кільця 6 закріплена в центральному стержні 7. Центральний стержень 7 являє собою трубу, в якій розміщена пружина 8, що контактує із штоком. На кінці стержня з допомогою заклепочного з'єднання прикріплений наконечник 9, який містить паз, що дозволяє бічним пруткам 2 вільно проходити крізь нього і бути конструкції розбірній. Подільник працює таким чином. При русі льонозбиральної машини подільник розділяє наконечником 9 і центральним стержнем 7 стебла льону на смуги, а бічними прутками 2 підводить їх до брального рівчака. Встановлення кута нахилу подільника до поверхні поля в залежності від зміни висоти брання льону відбувається зміною положення втулки 5 відносно центрального стержня 7. Більш тонке регулювання відбувається викручуванням або вкручуванням штока 4 з головки 3. При наїзді на перешкоду, коли сила опору переміщення подільника вперед менша сили стиску пружини 8, подільник зміщує перешкоду, наприклад камінець в бік. Якщо сумарна сила опору переміщення подільника, яка діє на нього з сторони стебел і перешкоди, більша сили стиску пружини 8, наконечник 9 з бічними прутками 2 переміщується вверх. Внаслідок цього шток 4 рухається в стержні 7 і стискує пружину 8. Після подолання перешкоди під дією сили стиснутої пружини і власної ваги, подільник плавно повертається у попереднє положення. Таким чином, завдяки шарнірному кріпленню бічних прутків і телескопічному центральному стержню з штоком, зменшується металомісткість, підвищується надійність технологічного процесу підведення низькостебельного і полеглого льону до бральних рівчаків, чим досягається більш висока чистота брання і скорочуються втрати насіння. Фіг. 1 2 30614 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
