Магнітооптична зчитувальна головка

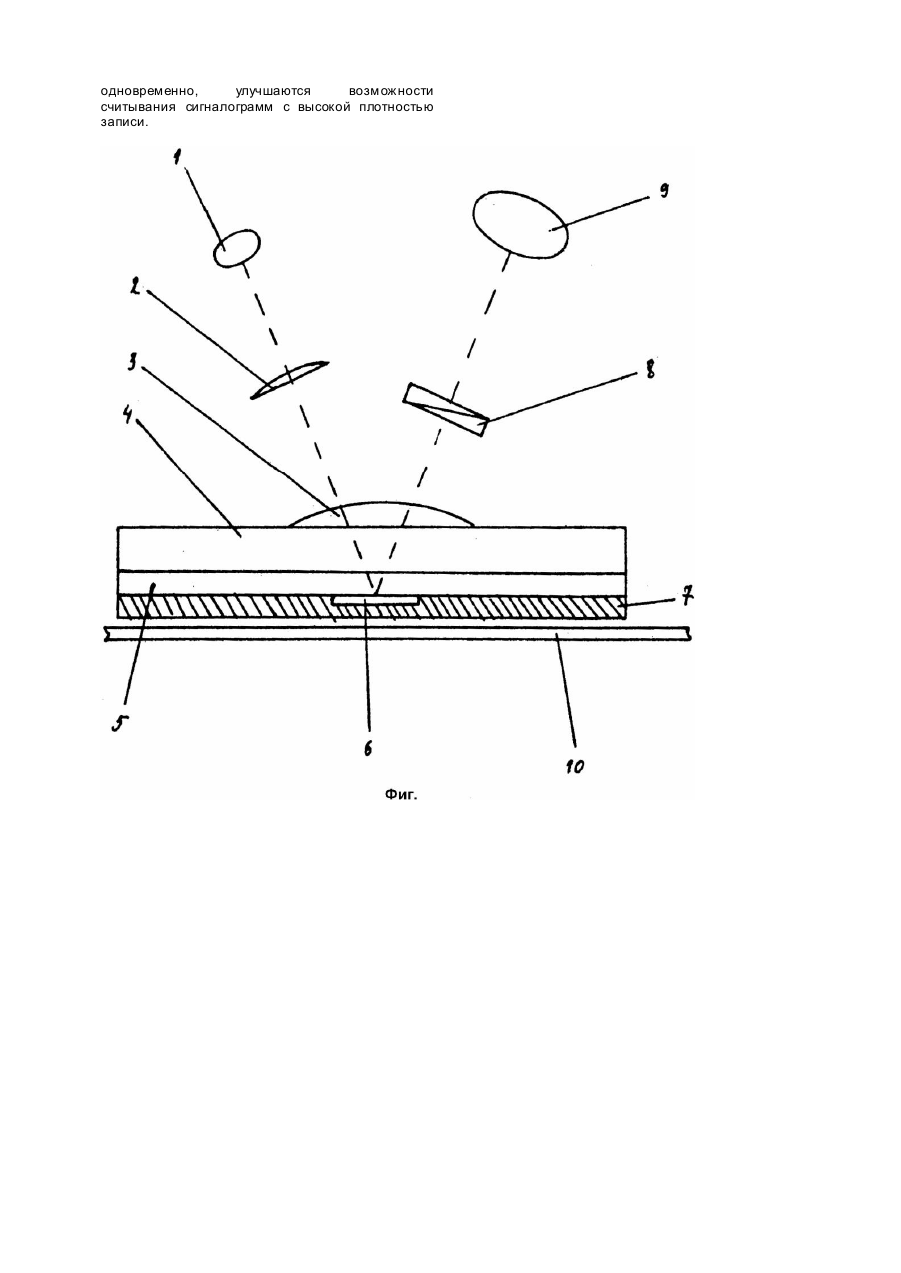

Изобретение относится к электронной технике и может найти применение в локации, телевизионной технике и других областях техники. Известна считывающая магнитная головка, состоящая из магнитопровода с зазором и электрической обмотки (Гордеев Л.С. Аппаратура точной магнитной записи. - М.: Радио и связь, 1989. - С.31 - 42). Недостатком головки является плохая работа при высоких частотах считываемого сигнала, обусловленная индуктивностью головки, и низкая плотность считываемой информации. Описанные недостатки головки особенно сильно проявляются при считывании цифрового видеосигнала (Василевский Ю.А. Носители магнитной записи. М.: Искусство, 1989. - С.233 - 264). Известна также считывающая головка на основе магнитооптического материала (MOM), выбранная в качестве прототипа (S. Neubert, J.C. Lehureau, J. Colineau, J.P. Castera SPIE Vol.1018 Elektro-Optic and Magueto-Optic Materials, 1988, p.102 - 108). Головка состоит из источника поляризованного света, формирователя пучка света, линзы, подложек пленки MOM, защитного покрытия, фоторегистратора, поляризатора, расположенных последовательно по ходу лучей света, пленка MOM соприкасается с магнитной лентой. Считывание производится за счет эффекта Фарадея в индуцированной сигналограмме. Величина снимаемого сигнала не зависит от энергии полей рассеяния сигналограммы на магнитной ленте и ЭДС в головке, и появляется возможность увеличения плотности записи. Гальваническая развязка и отсутствие индуктивности в канале считывания позволяет повысить скорость считывания. Недостатком головки является невысокое качество воспроизводимого сигнала. Это обусловлено тем, что размер "считывающей щели" не может быть больше размера намагниченной области, с которой считывается информация. Свет необходимо либо сфокусировать в полоску с размерами меньше считываемой намагниченной области, либо считывать информацию с области изображения, меньшей размера этой области, Чем меньше ширина считывающей щели головки по сравнению с периодом сигналограммы, тем меньшие искажения вносятся в считываемый сигнал и тем выше качество считывания. Однако световой пучок имеет естественную расходимость и малейшая разъюстировка оптической системы увеличивает размер считывающей щели и ухудшает качество воспроизведения. В основу изобретения поставлена задача усовершенствования магнитооптической считывающей головки, в котором за счет уменьшения ширины считывающей щели, обеспечивается повышение плотности считываемой информации, а также уменьшаются ее габариты. Поставленная задача решается тем, что в магнитооптической считывающей головке, содержащей источник поляризованного света, формирователь пучка света, цилиндрическую линзу, подложку с пленкой MOM и защитное покрытие, поляризатор, фоторегистратор, расположенные по ходу луча света, согласно изобретению, содержит отражатель, расположенный между MOM и защитным покрытием, выполненным с нулевым коэффициентом отражения света. Ширина щели и качество воспроизводимого сигнала зависит только от ширины отражающей полосы и не зависит от качества оптики, размеров источника света и фотоприемника, от их юстировки. За счет этого повышается качество воспроизводимого сигнала. На чертеже (фиг.) представлена оптическая схема устройства. Магнитооптическая считывающая головка содержит источник поляризованного света 1, формирователь пучка полиризованного света 2, цилиндрическую линзу 3, подложку 4 с пленкой MOM 5, отражатель 6, защитное покрытие 7, поляризатор 8, фоторегистратор 9, расположенные последовательно по ходу луча света. Отражатель 6 расположен в центре изображения источника света 1 линзой 3 и выполнен с нулевым коэффициентом отражения, 10 - магнитный носитель записи, выполненный с возможностью воздействия полями рассеяния на MOM. Устройство работает следующим образом. Протягивают магнитную ленту 10 под MOM 5 и полями рассеяния сигналограммы на ленте в MOM 5 наводится структура намагниченности, аналогичная сигналограмме. Свет от источника 1 проходит формирователь пучка 2 и цилиндрическую линзу 3 и фокусируется в MOM 5 в узкую полоску. Излучение, попавшее на отражающую область 6, отражается. Прошедшее мимо поглощается в защитном покрытии 7. Отраженные лучи проходят цилиндрическую линзу 3, поляризатор 8 и попадают на фоторегистратор 9. Интенсивность попавшего на фоторегистратор света зависит от угла поворота плоскости поляризации в области MOM над отражающим покрытием, следовательно, от амплитуды полей рассеяния магнитной ленты 10. Изменение полей рассеяния при движении ленты вызовет изменение интенсивности прошедшего через поляризатор света и тока фоторегистратора. Пример. Пленка MOM 5e имеет состав (BiLu)3(FeGa)5O12 . Цилиндрическая линза выполнена непосредственно на подложке методами интегральной технологии и ее двойное фокусное расстояние равно оптической толщине подложки. Защитное покрытие выполнено из Al2O3 , допированного молибденом, толщиной 0,1мкм (для источника света с l = 0,7мкм). В защитном покрытии вытравлено углубление на всю его глубин у шириной 1мкм и покрыто слоем Al2O3 . Поверх слоя Al2O3 может быть нанесен слой нитрида титана. Коэффициент поглощения слоя Al2O 3 за два прохода порядка 98%. Преимуществом заявляемой головки является более высокое качество воспроизводимого сигнала с магнитного носителя. Кроме того, дополнительным преимуществом заявляемой головки является уменьшение габаритов и удешевление вследствие этого головки, повышение плотности считываемой информации. В заявляемой конструкции отражающая область аналогична источнику света, управляемого сигналограммой на магнитной ленте и роль фокусирующей оптики сводится к передаче энергии к "источнику света", а фоторегистратора измерению его интенсивности. Если в известных технических решениях необходимо или сфокусировать свет в полоску в MOM, или сформировать изображение намагниченной области, на фотоприемнике, то в заявляемом в этот нет необходимости. Поскольку снимаемый импульсный фотосигнал практически не зависит от величины освещенной области, резко снижаются требования к качеству фокусирующей оптики и ее настройки. В результате уменьшаются габариты и, одновременно, улучшаются возможности считывания сигналограмм с высокой плотностью записи.
