Магнітооптична зчитувальна голівка

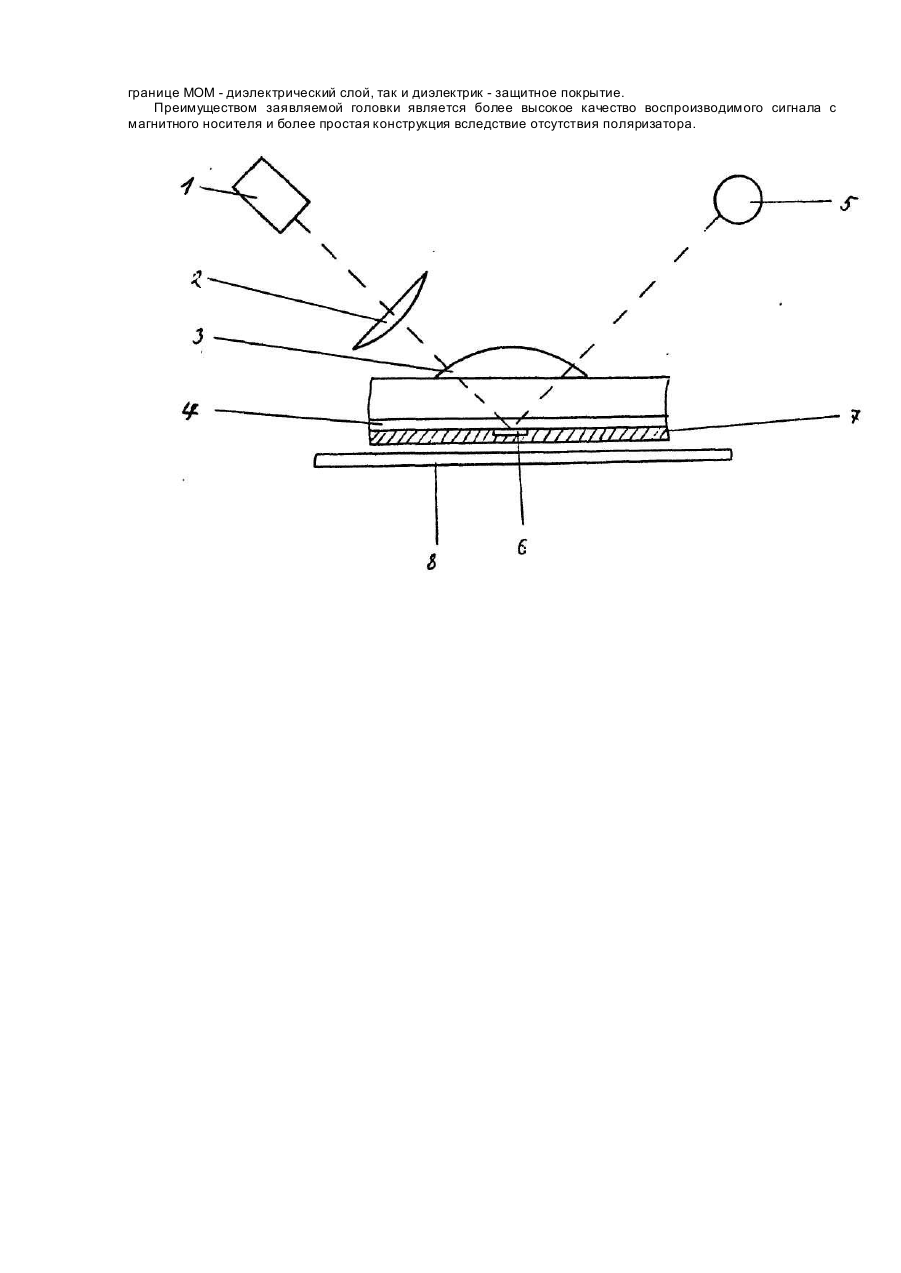

Изобретение относится к электронной технике и может найти применение в локации, телевизионной технике и други х областях те хники. Известна считывающая магнитная головка, состоящая из магнитопровода с зазором и электрической обмотки [Гордеев Л. С. Аппаратура точной магнитной записи. М., "Радио и связь", 1988, с. 31-42]. Недостатком головки является плохая работа при высоких частотах считываемого сигнала, обусловленная индуктивностью головки, и низкая плотность считываемой информации, Описанные недостатки головки особенно сильно проявляются при считывании цифрового видеосигнала [Василевский Ю. А. Носители магнитной записи. М., "Искусство", 1989, с. 233-264]. Известна также считывающая головка на основе магнитооптического материала (MOM) [S. Neubert, J. С. Lchureau, J. Co-lincar, J. P. Castera SPIE Vol. 1018. Electro - Opttc and Maguctic Optic Materials, 1988, p. 102-108]. Головка состоит из источника поляризованного света, формирователя пучка света цилиндрической линзы, пленки MOM, поляризатора, фоторегистратора, расположенных последовательно по ходу лучей све та, MOM соприкасается с магнитной лентой. Считывание производится за счет эффекта Фарадея в индуци-рованной сигналограмме. Величина снимаемого сигнала не зависит от энергии полей рассеяния сигналограммы на магнитной ленте и ЭДС в головке, и появляется возможность увеличения плотности записи. Гальваническая развязка и отсутствие индуктивности в канале считывания позволяют повысить скорость считывания. Недостатком головки является невысокое качество воспроизводимого сигнала. Это обусловлено тем, что размер "считывающей щели" не может быть больше размера намагниченной области, с которой считывается информация. Свет необходимо либо сфокусировать в полоску с размерами меньше считываемой намагниченной области, либо считывать информацию с области изображения, меньшей размера этой области. Чем меньше ширина считывающей щели головки по сравнению с периодом сигналограммы, тем меньшие искажения вносятся в считываемый сигнал и тем выше качество считывания. Однако световой пучок имеет естественную расходимость и малейшая разьюстировка оптической системы увеличивает размер считывающей щели и ухудшает качество воспроизведения. В основу изобретения поставлена задача усовершенствовать магнитооптическую считывающую головку, в которой уменьшение ширины считывающей щели обеспечивает повышение качества воспроизводимого сигнала с магнитного носителя и упрощение конструкции. Поставленная задача решается тем, что в магнитооптической считывающей головке, содержащей источник поляризованного света, формирователь пучка света, цилиндрическую линзу, пленку MOM с защитным покрытием, фоторегистратор, расположенные последовательно по ходу луча света, согласно изобретению, содержится слой диэлектрика, с нулевым коэффициентом отражения для световых колебаний перпендикулярных плоскости падения, и расположенный между MOM и защитным покрытием в фокусе цилиндрической линзы, угол падения света на границу MOM - диэлектрик равен углу Брюстера, а вектор колебаний световой волны лежит в плоскости падения. При отсутствии магнитного поля на фоторегистратор свет не поступает, так как освещенные участки защитного покрытия не отражают свет вследствие поглощения, а участки диэлектрика имеют нулевой коэффициент отражения вследствие эффекта Брюстера. При наличии поля вследствие эффекта Фарадея появятся колебания, перпендикулярные плоскости падения, которые будут о тражаться и попадут на фоторегистратор. Ширина щели магнитной головки и качество воспроизводимого сигнала зависит только от ширины слоя диэлектрика и не зависит от качества оптики, размеров источника света и фотоприемника, от и х юстировки. За счет этого повышается качество воспроизводимого сигнала. Магнитооптическая головка не содержит поляризатор, за счет чего упрощается ее конструкция. На чертеже представлена оптическая схема устройства. Магнитооптическая считывающая головка содержит источник поляризованного света 1, формирователь пучка поляризованного света 2, цилиндрическую линзу 3, пленку MOM 4, фоторегистратор 5, расположенные последовательно по ходу луча света, на MOM 4 нанесен слой диэлектрика 6, расположенный между MOM 4 и защитным покрытием 7 в фокусе линзы 3, магнитный носитель записи 8, выполненный с возможностью воздействия полями рассеяния на MOM. Ширина слоя диэлектрика соответствует ширине считываемой области и определяется задаваемыми требованиями к точности воспроизведения сигнала Устройство работает следующим образом. Протягивают магнитную ленту 8 под MOM 4 и полями рассеяния сигналограммы на ленте в MOM 4 наводится структура намагниченности, аналогичная сигналограм-ме. Свет от источника 1 проходит формирователь пучка 2 и цилиндрическую линзу 3 и фокусир уется в MOM 4 в узкую полоску. Излучение, испытавшее поворот плоскости поляризации и попавшее на слой диэлектрика 6 частично отразится и попадет на фоторегистратор 5. Прошедшее мимо или не изменившее поляризацию поглощается в защитном покрытии 7. Интенсивность попавшего на фоторегистратор света зависит от угла поворота плоскости поляризации в области MOM между металлическими пленками, следовательно, от амплитуды полей рассеяния магнитной ленты 8. Изменение полей рассеяния при движении ленты вызовет изменение интенсивности прошедшего света и тока фоторегистратора. Пример. Пленка MOM 4 имеет состав (Bi, Lu)3(FeGa)5O12 . Цилиндрическая линза 3 выполнена непосредственно на подложке пленки MOM 4 методами интегральной технологии и ее фокусное расстояние равно оптической толщине подложки. На MOM 4 нанесен слой диэлектрика SIO2 6 толщиной в четверть длины волны освещающего MOM света (0,12 мкм для Я =0,7 мкм) и напылено алмазоподобное покрытие 7. Ширина слоя диэлектрика 1 мкм. Пленка MOM и алмазоподобное защитное покрытие имеют примерно равные показатели преломления и коэффициент отражения света от участков с этим покрытием практически равен нулю. От слоя диэлектрика отразится порядка 60% света с колебаниями, перпендикулярными плоскости падения. Световые колебания в плоскости падения практически полностью войдет в защитное покрытие вследствие эффекта Брюстера как на границе MOM - диэлектрический слой, так и диэлектрик - защитное покрытие. Преимуществом заявляемой головки является более высокое качество воспроизводимого сигнала с магнитного носителя и более простая конструкция вследствие отсутствия поляризатора.
