Магнітна головка
Формула / Реферат
1. Магнитная головка, содержащая корпус из двух полублоков, составной магнитопровод с обмоткой, рабочий зазор из немагнитного материала, отличающаяся тем, что, с целью упрощения процесса изготовления, часть магнитопровода выполнена в виде гибкой тонкой пластины или пленки из машитомягкого материала с нулевой магнитострикцией.
2. Магнитная головка по п. 1, отличающаяся тем, что в зонах механического контакта гибкой и жесткой частей составного магнитопровода дополнительно введены контактные площадки из магнитомягкого материала.
Текст

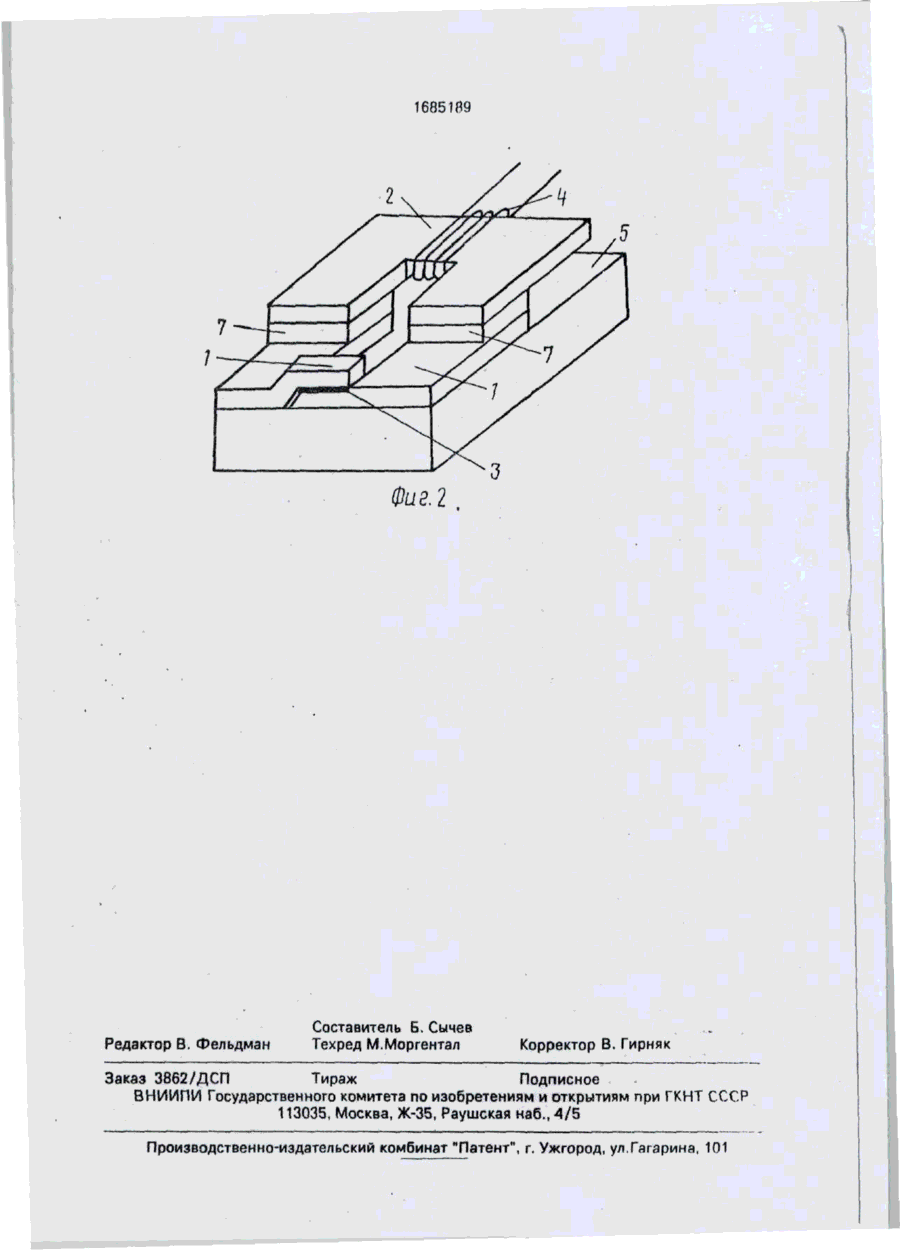

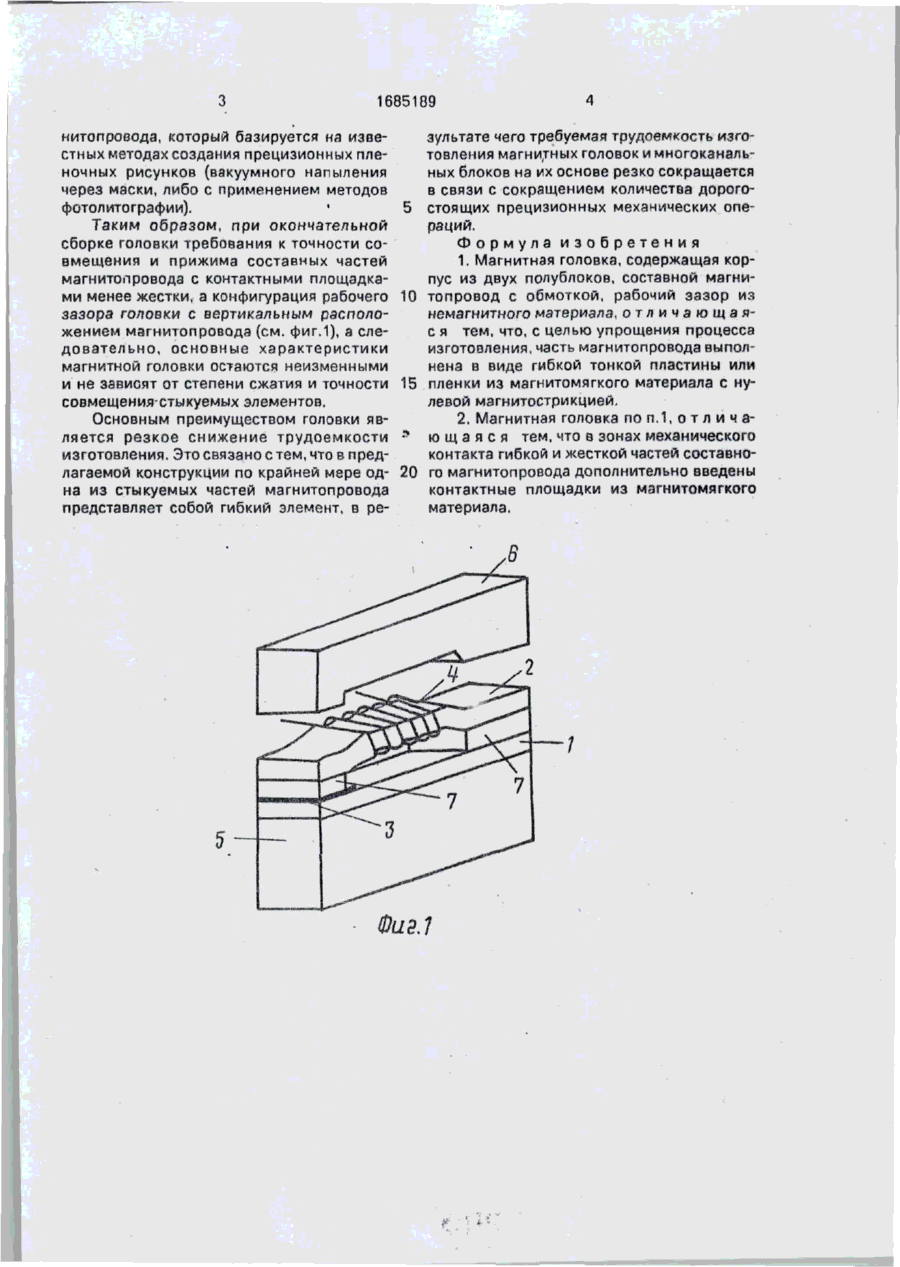

Изобретение относится к конструкциям магнитных головок для записи и воспроизведения информации и позволяет упростить процесс их изготовления. Это достигается тем, что в магнитной головке часть магнитопровода выполнена в виде гибкой тонкой пластины или пленки из магнитомягкого материала с нулевой магнитострикцией. 1 з.п. ф-лы, 2 ил. Изобретение относится к приборостроению, е частности к аппаратуре магнитной записи и воспроизведения информации. Целью изобретения является упрощение процесса изготовления магнитной головки. На фиг 1 и 2 изображена конструкция головки с вертикальным и горизонтальным расположением магнитопровода. Магнитная гоповка содержит составной магнктопровод из жесткого 1 и гибкого 2 элементов с рабочим зазором 3 и обмоткой 4, находящийся между двумя полублоками 5 и 6 корпуса головки, и контактные площадки 7. При стяжке полублоков 5 и 6 корпуса происходит плавный изгиб гибкого элемента 2 магнитопровода и механический контакт с жестким элементом 1 магнитопровода в зонах сжатия, в результате чего образуется замкнутая цепь с рабочим зазором 3, осажденным на жесткой части магнитопровода. Механический контакт за счет изгиба гибкого элемента магнитопровода исключа ет проведение большого объема ответственных механических операций по обработке и доводке частей составного магнитопровода с целью создания плоскостности в местах стыковки. Для исключения изменений магнитных свойств при деформации (изгибе) материал гибкой части магнитопровода выбирается с нулевой магнитострикцией. В отличие от известной головки в данной конструкции обмотка расположена непосредственно на магнитопроводе (на гибком элементе), благодаря чему достигается более полное потокосцепление и уменьшение полей рассеяния, являющихся основным источником перекрестных помех в многоканальных блоках головок. Для достижения наилучших показателей по технологичности предлагается в двух зонах сжатия располагать контактные площадки 7 заданной конфигурации из магнитомягкого материала. Изготовление контактных площадок выполняется в едином технологическом процессе изготовления жесткой части маг 38-91 1685189 нитопровода, который базируется на известных методах создания прецизионных пленочных рисунков (вакуумного напыления через маски, либо с применением методов 1 фотолитографии). Таким образом, при окончательной сборке головки требования к точности совмещения и прижима составных частей магнитопровода с контактными площадками менее жестки, а конфигурация рабочего зазора головки с вертикальным расположением магнитопровода (см. фиг.1), а следовательно, основные характеристики магнитной головки остаются неизменными и не зависят от степени сжатия и точности совмещения-стыкуемых элементов. Основным преимуществом головки является резкое снижение трудоемкости изготовления. Это связано с тем, что в предлагаемой конструкции по крайней мере одна из стыкуемых частей магнитопровода представляет собой гибкий элемент, в ре 5 10 15 * 20 зультате чего требуемая трудоемкость изготовления магнитных головок и многоканальных блоков на их основе резко сокращается в связи с сокращением количества дорогостоящих прецизионных механических операций. Формула изобретения 1, Магнитная головка, содержащая корпус из двух полублоков, составной магнитопровод с обмоткой, рабочий зазор из немагнитного материала, о т л и ч а ю щ а я с я тем, что, с целью упрощения процесса изготовления, часть магнитопровода выполнена в виде гибкой тонкой пластины или пленки из магнитомягкого материала с нулевой магнитострикцией. 2. Магнитная головка по п.1, о т л и ч аю щ а я с я тем, что в зонах механического контакта гибкой и жесткой частей составного магнитопровода дополнительно введены контактные площадки из магнитомягкого материала. • \ 16851П9 Фи г. 2 Редактор В. Фельдман Составитель Б. Сычев Техред М.Моргентал Корректор В. Гирняк Заказ 3862/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic heard
Автори англійськоюHalanskyi Vladyslav Mykhailovych
Назва патенту російськоюМагнитная головка
Автори російськоюГаланский Владислав Михайлович
МПК / Мітки
МПК: G11B 5/31
