Пристрій для визначення температури зони різання

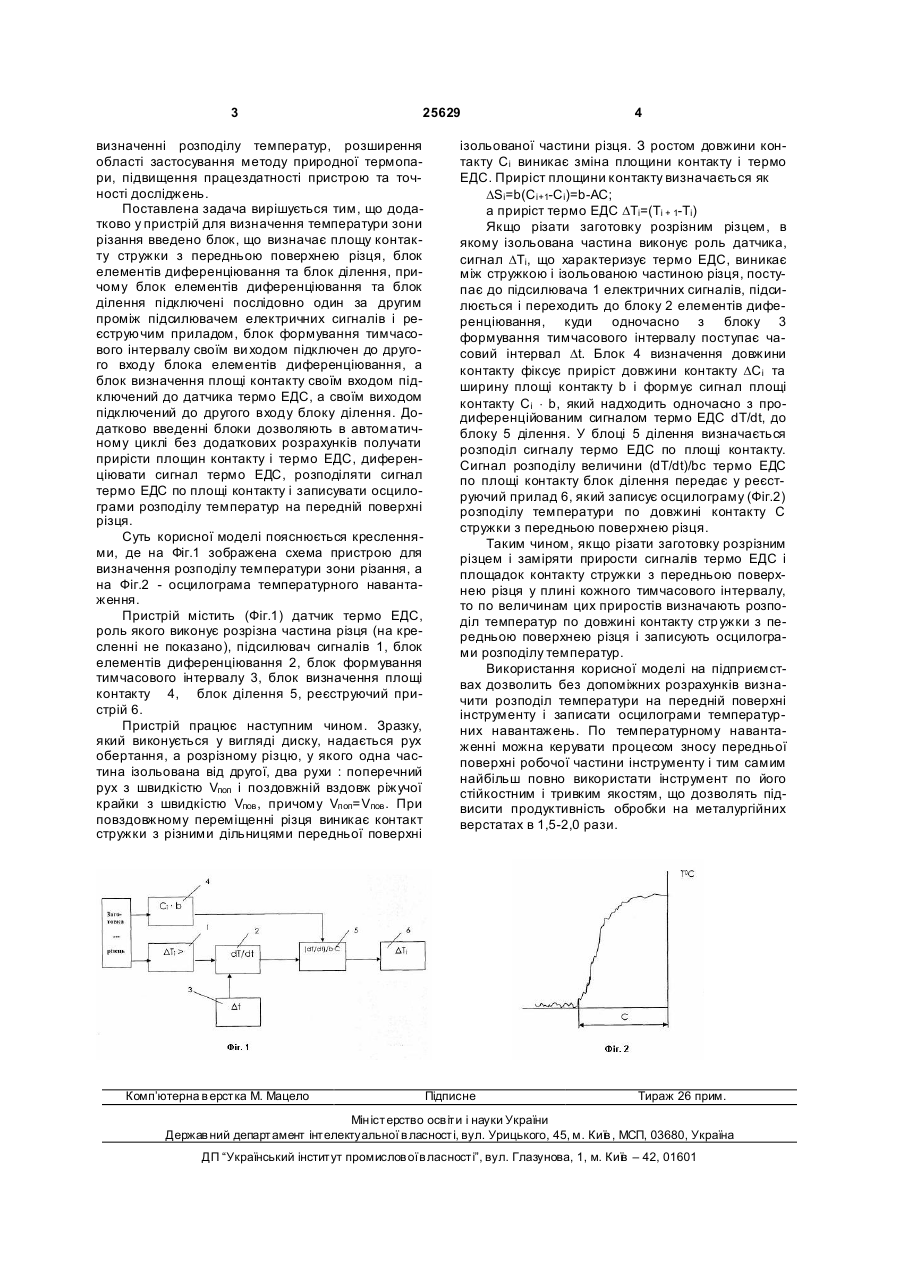

Пристрій для визначення температури зони різання, що містить датчик термоЕРС, підсилювач електричних сигналів, блок формування тимчасового інтервалу і реєстр уючий прилад, який відріз 3 25629 визначенні розподілу температур, розширення області застосування методу природної термопари, підвищення працездатності пристрою та точності досліджень. Поставлена задача вирішується тим, що додатково у пристрій для визначення температури зони різання введено блок, що визначає площу контакту стружки з передньою поверхнею різця, блок елементів диференціювання та блок ділення, причому блок елементів диференціювання та блок ділення підключені послідовно один за другим проміж підсилювачем електричних сигналів і реєструючим приладом, блок формування тимчасового інтервалу своїм ви ходом підключен до другого входу блока елементів диференціювання, а блок визначення площі контакту своїм входом підключений до датчика термо ЕДС, а своїм виходом підключений до другого входу блоку ділення. Додатково введенні блоки дозволяють в автоматичному циклі без додаткових розрахунків получати прирісти площин контакту і термо ЕДС, диференціювати сигнал термо ЕДС, розподіляти сигнал термо ЕДС по площі контакту і записувати осцилограми розподілу температур на передній поверхні різця. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображена схема пристрою для визначення розподілу температури зони різання, а на Фіг.2 - осцилограма температурного навантаження. Пристрій містить (Фіг.1) датчик термо ЕДС, роль якого виконує розрізна частина різця (на кресленні не показано), підсилювач сигналів 1, блок елементів диференціювання 2, блок формування тимчасового інтервалу 3, блок визначення площі контакту 4, блок ділення 5, реєструючий пристрій 6. Пристрій працює наступним чином. Зразку, який виконується у вигляді диску, надається рух обертання, а розрізному різцю, у якого одна частина ізольована від другої, два рухи : поперечний рух з швидкістю Vпоп і поздовжній вздовж ріжучої крайки з швидкістю Vпов , причому Vпоп=Vпов . При повздовжному переміщенні різця виникає контакт стружки з різними дільницями передньої поверхні Комп’ютерна в ерстка М. Мацело 4 ізольованої частини різця. З ростом довжини контакту С i виникає зміна площини контакту і термо ЕДС. Приріст площини контакту визначається як DSi=b(Ci+1-Сі)=b-AC; а приріст термо ЕДС DTi=(Ті + 1-Ті) Якщо різати заготовку розрізним різцем, в якому ізольована частина виконує роль датчика, сигнал DTi, що характеризує термо ЕДС, виникає між стружкою і ізольованою частиною різця, поступає до підсилювача 1 електричних сигналів, підсилюється і переходить до блоку 2 елементів диференціювання, куди одночасно з блоку 3 формування тимчасового інтервалу поступає часовий інтервал Dt. Блок 4 визначення довжини контакту фіксує приріст довжини контакту DСi та ширину площі контакту b і формує сигнал площі контакту Ci × b, який надходить одночасно з продиференційованим сигналом термо ЕДС dT/dt, до блоку 5 ділення. У блоці 5 ділення визначається розподіл сигналу термо ЕДС по площі контакту. Сигнал розподілу величини (dT/dt)/bc термо ЕДС по площі контакту блок ділення передає у реєструючий прилад 6, який записує осцилограму (Фіг.2) розподілу температури по довжині контакту С стружки з передньою поверхнею різця. Таким чином, якщо різати заготовку розрізним різцем і заміряти прирости сигналів термо ЕДС і площадок контакту стружки з передньою поверхнею різця у плині кожного тимчасового інтервалу, то по величинам цих приростів визначають розподіл температур по довжині контакту стр ужки з передньою поверхнею різця і записують осцилограми розподілу температур. Використання корисної моделі на підприємствах дозволить без допоміжних розрахунків визначити розподіл температури на передній поверхні інструменту і записати осцилограми температурних навантажень. По температурному навантаженні можна керувати процесом зносу передньої поверхні робочої частини інструменту і тим самим найбільш повно використати інструмент по його стійкостним і тривким якостям, що дозволять підвисити продуктивність обробки на металургійних верстатах в 1,5-2,0 рази. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
