Пристрій для визначення зони коксування електродної маси у самовипалювальному електроді

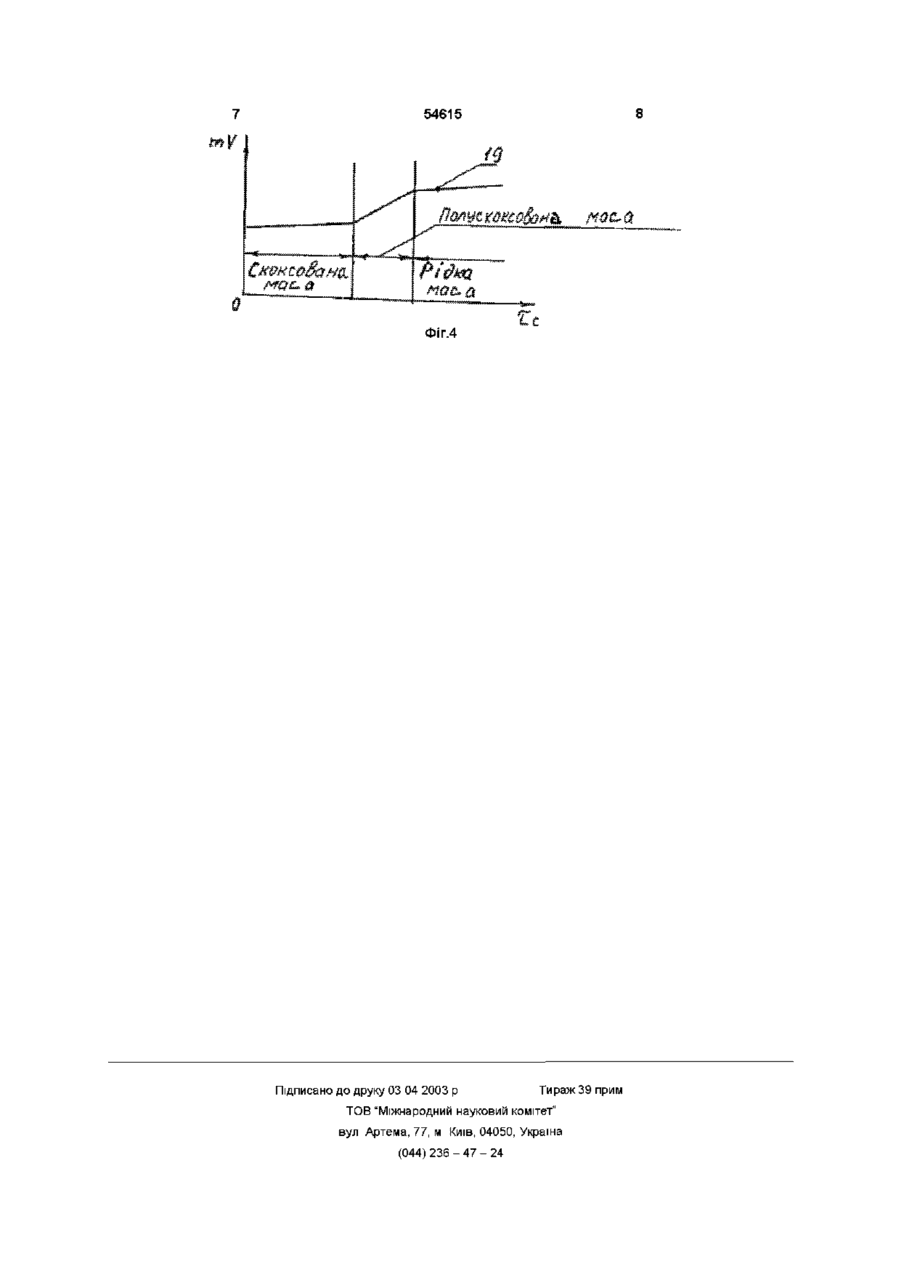

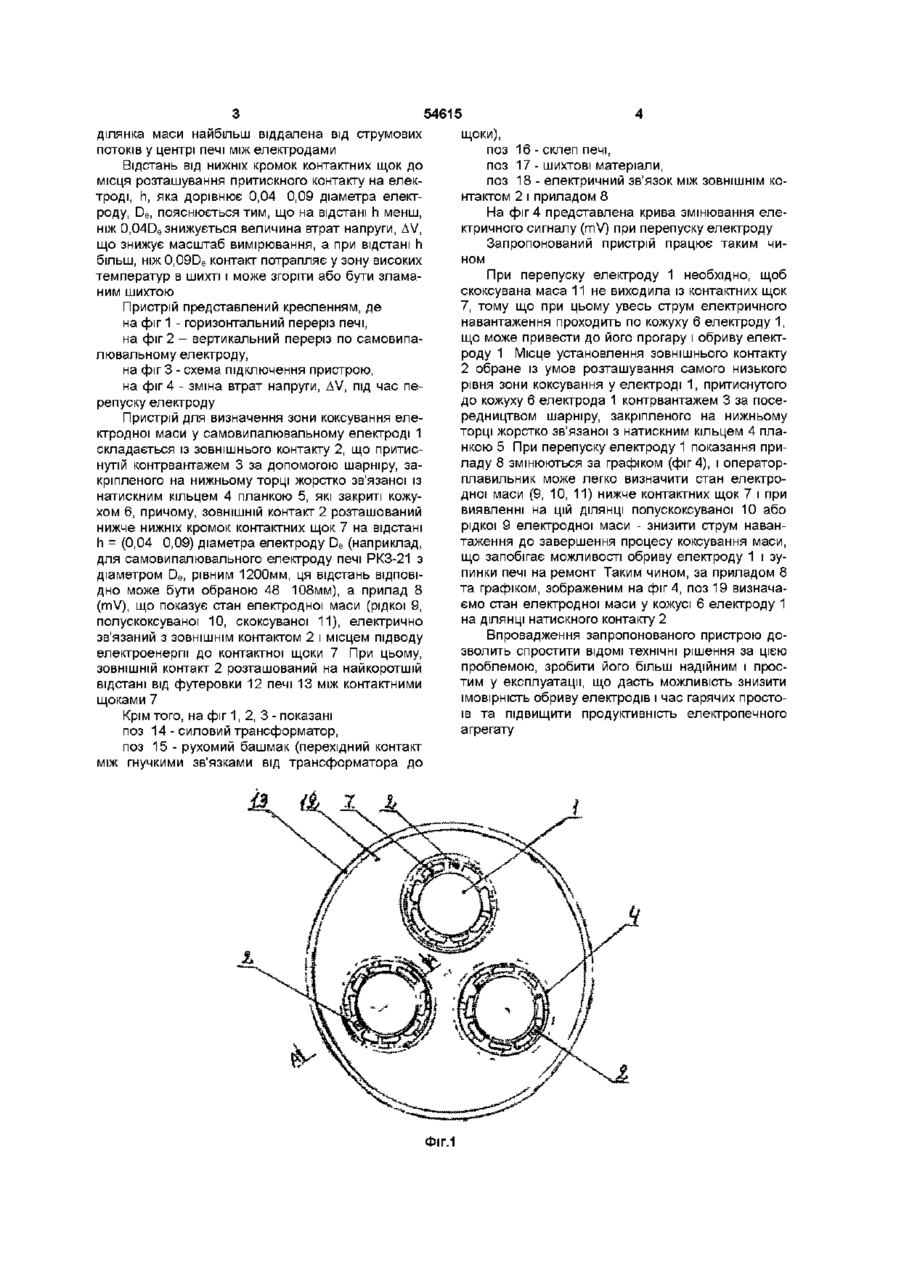

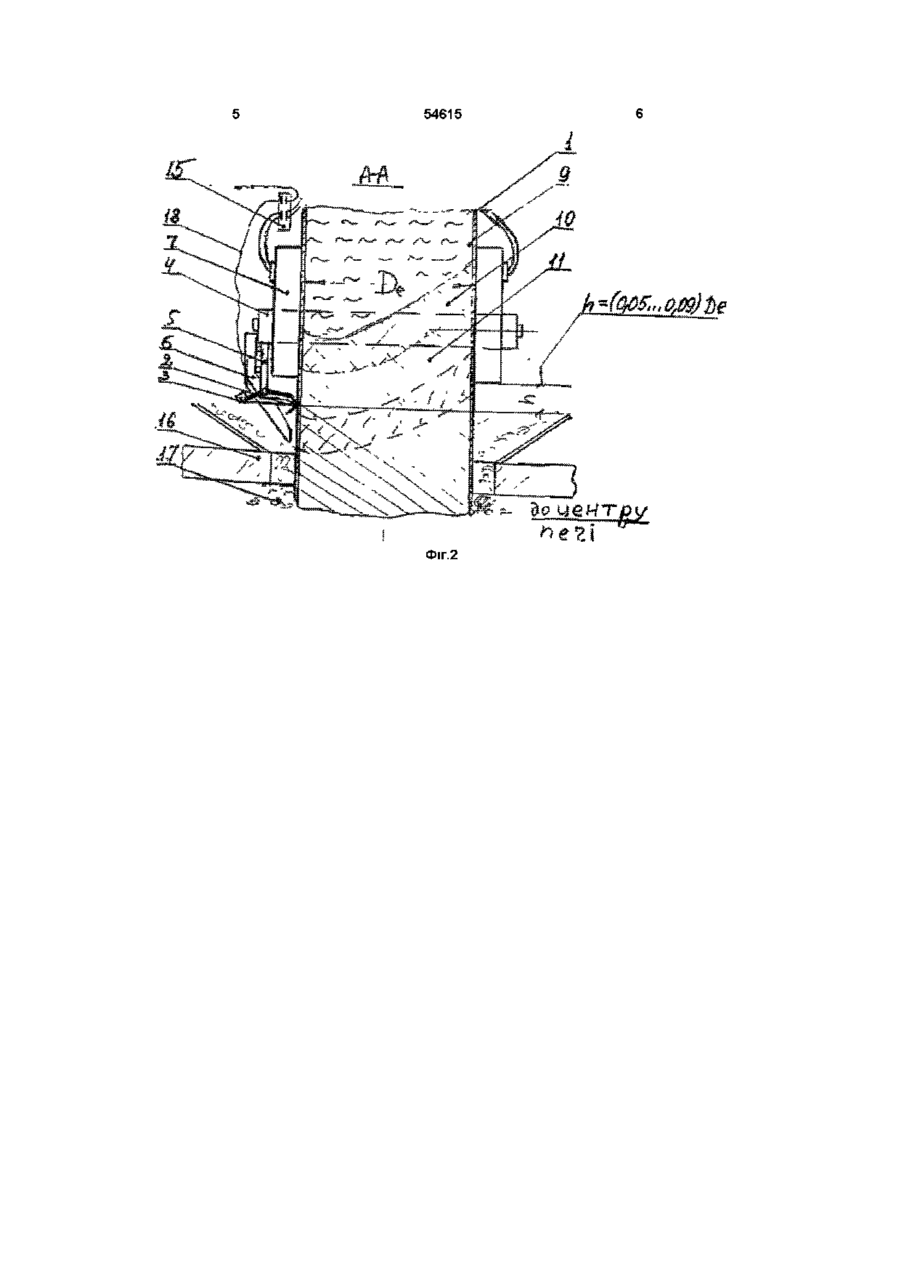

Пристрій для визначення зони коксування електродної маси у самовипалювальному електроді, що включає контактну систему, електрично зв'язану з вимірювальним приладом, який відрізняється тим, що контакт на електроді виконаний ЗОВНІШНІМ і жорстко закріплений на натискному КІЛЬЦІ, при цьому він розташований між контактними щоками на ДІЛЯНЦІ електрода, що має найкоротшу відстань до футерівки печі, і притиснутий до електрода контрвантажем за допомогою шарніра, причому відстань між контактом і нижнім торцем щоки дорівнює 0,04 0,09 діаметра електрода, а вимірювальний прилад електрично зв'язаний з контактом на електроді і контактом підведення напруги до щок О Винахід відноситься до електротермії, зокрема, до роботи дугових електропечей із самовипалювальними електродами Відомий пристрій для визначення стану електродної маси в самовипалювальному електроді, який містить блок визначення, що виконаний у вигляді джерела у-квантів та детектора радіоізотопної системи, які встановлені у діаметрально протилежних ділянках електроду у його натискному КІЛЬЦІ (Авт св СРСР № 734898, М кл Н 05 В 7/09, Б В 1980 р, №18) До недоліків такого пристрою слід віднести складність та велику КІЛЬКІСТЬ приладів, потреба радіаційного захисту і впливу на його показання різного стану маси у горизонтальному розтині електроду Найбільш близьким по технічній суті, прототипом винаходу, є зонд для визначення місцерозташування зони коксування електродної маси у самовипалювальному електроді, який містить контактну систему (основний провідник, що состикований між секціями електроду спеціальними елементами), яка зв'язана з вимірювальним пристроєм (Авт св СРСР № 1095458, М кп Н 05 В 7/09, Б В 1984 р №20) Недоліком такого пристрою є складність мон тажу та обслуговування контактної системи усередині самовипалювального електроду В основу винаходу поставлено задачу спрощення та підвищення надійності пристрою, зниження простоїв печі Поставлена задача досягається тим, що у пристрою для визначення зони коксування електродної маси у самовипалювальному електроді дугової електропечі, який включає контактну систему, електрично зв'язану із показуючим приладом, контакт на електроді виконаний зовнішнього виконання і жорстко закріплений на натискному КІЛЬЦІ, при цьому він розташований між контактними щоками на ДІЛЯНЦІ електроду, що має найкоротшу відстань до футеровки печі, і притиснутий до електроду контрвантажем за посередництвом шарніру, причому, відстань між контактом і нижнім торцем щоки, п, складає 0,04 0,09 діаметра електроду, De, а показуючий прилад електрично зв'язаний із контактом на електроді і контактом підведення напруги до щок Розміщення контакту на поверхні електроду на ДІЛЯНЦІ, що розташована на найкоротшій відстані від футеровки печі, пояснюється тим, що на цій ДІЛЯНЦІ ізотерма коксування розташована на самому низькому рівні за вертикаллю, тому що ця Ю (О ю ділянка маси найбільш віддалена від струмових потоків у центрі печі між електродами Відстань від нижніх кромок контактних щок до місця розташування притискного контакту на електроді, п, яка дорівнює 0,04 0,09 діаметра електроду, De, пояснюється тим, що на відстані h менш, ніж 0,04De знижується величина втрат напруги, AV, що знижує масштаб вимірювання, а при відстані h більш, ніж 0,09De контакт потрапляє у зону високих температур в шихті і може згоріти або бути зламаним шихтою Пристрій представлений кресленням, де на фіг 1 - горизонтальний переріз печі, на фіг 2 - вертикальний переріз по самовипалювальному електроду, на фіг 3 - схема підключення пристрою, на фіг 4 - зміна втрат напруги, AV, під час перепуску електроду Пристрій для визначення зони коксування електродної маси у самовипалювальному електроді 1 складається із зовнішнього контакту 2, що притиснутій контрвантажем 3 за допомогою шарніру, закріпленого на нижньому торці жорстко зв'язаної із натискним кільцем 4 планкою 5, які закриті кожухом 6, причому, ЗОВНІШНІЙ контакт 2 розташований нижче нижніх кромок контактних щок 7 на відстані h = (0,04 0,09) діаметра електроду De (наприклад, для самовипалювального електроду печі РКЗ-21 з діаметром De, рівним 1200мм, ця відстань ВІДПОВІДНО може бути обраною 48 108мм), а прилад 8 (mV), що показує стан електродної маси (рідкої 9, полускоксуваної 10, скоксуваної 11), електрично зв'язаний з ЗОВНІШНІМ контактом 2 і місцем підводу електроенергії до контактної щоки 7 При цьому, ЗОВНІШНІЙ контакт 2 розташований на найкоротшій відстані від футеровки 12 печі 13 між контактними щоками 7 54615 щоки), поз 16 - склеп печі, поз 17 - шихтові матеріали, поз 18 - електричний зв'язок між ЗОВНІШНІМ контактом 2 і приладом 8 На фіг 4 представлена крива змінювання електричного сигналу (mV) при перепуску електроду Запропонований пристрій працює таким чином При перепуску електроду 1 необхідно, щоб скоксувана маса 11 не виходила із контактних щок 7, тому що при цьому увесь струм електричного навантаження проходить по кожуху 6 електроду 1, що може привести до його прогару і обриву електроду 1 Місце установлення зовнішнього контакту 2 обране із умов розташування самого низького рівня зони коксування у електроді 1, притиснутого до кожуху 6 електрода 1 контрвантажем 3 за посередництвом шарніру, закріпленого на нижньому торці жорстко зв'язаної з натискним кільцем 4 планкою 5 При перепуску електроду 1 показання приладу 8 змінюються за графіком (фіг 4), і операторплавильник може легко визначити стан електродної маси (9, 10, 11) нижче контактних щок 7 і при виявленні на цій ДІЛЯНЦІ полускоксуваної 10 або рідкої 9 електродної маси - знизити струм навантаження до завершення процесу коксування маси, що запобігає можливості обриву електроду 1 і зупинки печі на ремонт Таким чином, за приладом 8 та графіком, зображеним на фіг 4, поз 19 визначаємо стан електродної маси у кожусі 6 електроду 1 на ДІЛЯНЦІ натискного контакту 2 Впровадження запропонованого пристрою дозволить спростити ВІДОМІ технічні рішення за цією проблемою, зробити його більш надійним і простим у експлуатації, що дасть можливість знизити імовірність обриву електродів і час гарячих простоїв та підвищити продуктивність електропечного агрегату Крім того, на фіг 1, 2, 3 - показані поз 14 - силовий трансформатор, поз 15 - рухомий башмак (перехідний контакт між гнучкими зв'язками від трансформатора до Фіг.1 54615 Фіг.2 54615 Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
