Спосіб визначення температури по довжині контакту стружки з передньою поверхнею різця

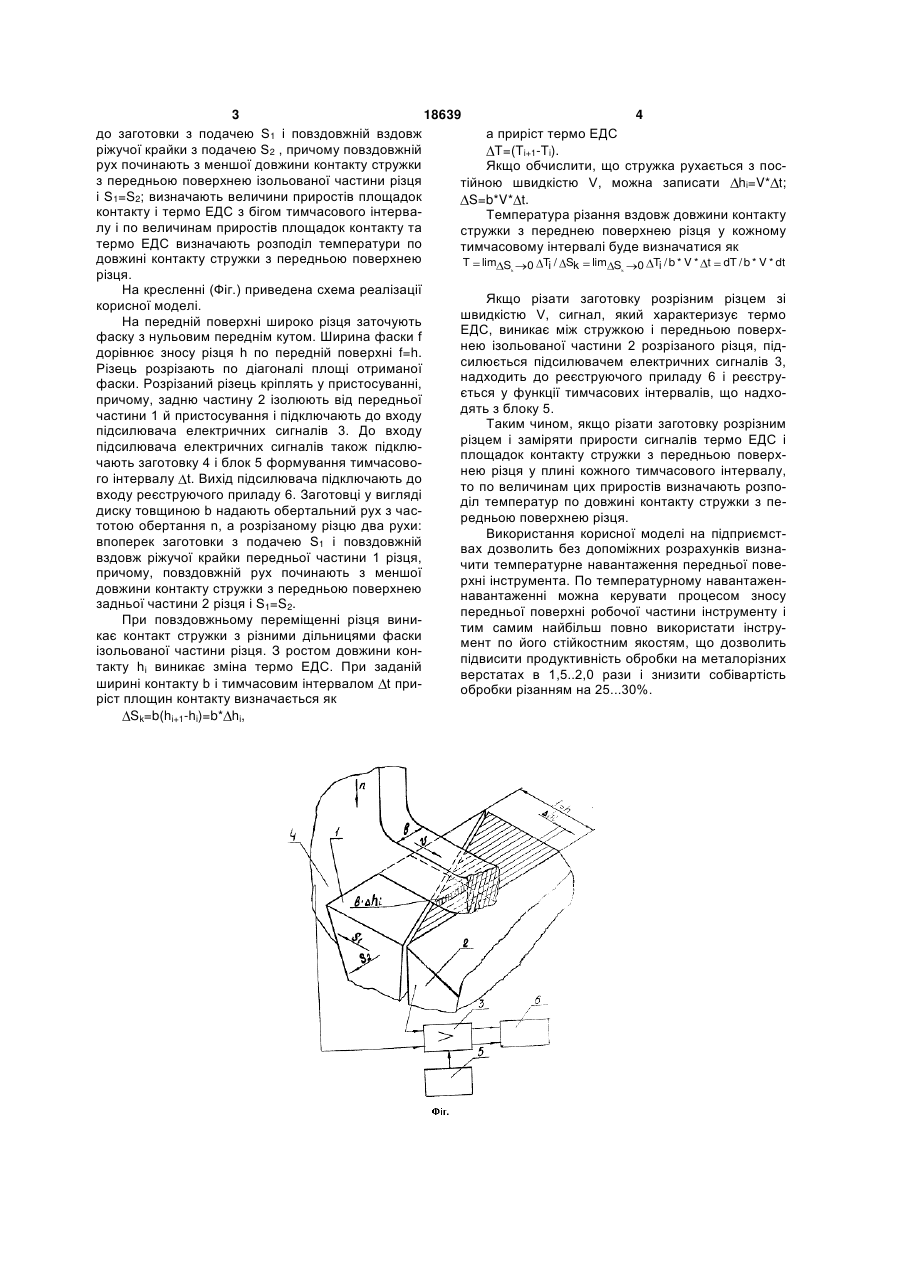

Спосіб визначення температури по довжині контакту стружки з передньою поверхнею різця, що вимагає визначення температури за допомогою природної термопари, що утворена стружкою і передньою поверхнею різця, який відрізняється тим, що на передній поверхні робочої частини різця виконують фаску f з нульовим переднім кутом, яка дорівнює зносу різця h по передній поверхні, 3 18639 4 до заготовки з подачею S1 і повздовжній вздовж а приріст термо ЕДС ріжучої крайки з подачею S2 , причому повздовжній T=(Ti+1-Ti). рух починають з меншої довжини контакту стружки Якщо обчислити, що стружка рухається з посз передньою поверхнею ізольованої частини різця тійною швидкістю V, можна записати hi=V* t; і S1=S2; визначають величини приростів площадок S=b*V* t. контакту і термо ЕДС з бігом тимчасового інтерваТемпература різання вздовж довжини контакту лу і по величинам приростів площадок контакту та стружки з переднею поверхнею різця у кожному термо ЕДС визначають розподіл температури по тимчасовому інтервалі буде визначатися як довжині контакту стружки з передньою поверхнею T lim S 0 Ti / Sk lim S 0 Ti / b * V * t dT / b * V * dt різця. На кресленні (Фіг.) приведена схема реалізації Якщо різати заготовку розрізним різцем зі корисної моделі. швидкістю V, сигнал, який характеризує термо На передній поверхні широко різця заточують ЕДС, виникає між стружкою і передньою поверхфаску з нульовим переднім кутом. Ширина фаски f нею ізольованої частини 2 розрізаного різця, піддорівнює зносу різця h по передній поверхні f=h. силюється підсилювачем електричних сигналів 3, Різець розрізають по діагоналі площі отриманої надходить до реєструючого приладу 6 і реєструфаски. Розрізаний різець кріплять у пристосуванні, ється у функції тимчасових інтервалів, що надхопричому, задню частину 2 ізолюють від передньої дять з блоку 5. частини 1 й пристосування і підключають до входу Таким чином, якщо різати заготовку розрізним підсилювача електричних сигналів 3. До входу різцем і заміряти прирости сигналів термо ЕДС і підсилювача електричних сигналів також підклюплощадок контакту стружки з передньою поверхчають заготовку 4 і блок 5 формування тимчасовонею різця у плині кожного тимчасового інтервалу, го інтервалу t. Вихід підсилювача підключають до то по величинам цих приростів визначають розповходу реєструючого приладу 6. Заготовці у вигляді діл температур по довжині контакту стружки з педиску товщиною b надають обертальний рух з часредньою поверхнею різця. тотою обертання n, а розрізаному різцю два рухи: Використання корисної моделі на підприємствпоперек заготовки з подачею S1 і повздовжній вах дозволить без допоміжних розрахунків визнавздовж ріжучої крайки передньої частини 1 різця, чити температурне навантаження передньої повепричому, повздовжній рух починають з меншої рхні інструмента. По температурному навантажендовжини контакту стружки з передньою поверхнею навантаженні можна керувати процесом зносу задньої частини 2 різця і S1=S2. передньої поверхні робочої частини інструменту і При повздовжньому переміщенні різця винитим самим найбільш повно використати інструкає контакт стружки з різними дільницями фаски мент по його стійкостним якостям, що дозволить ізольованої частини різця. З ростом довжини конпідвисити продуктивність обробки на металорізних такту hі виникає зміна термо ЕДС. При заданій верстатах в 1,5..2,0 рази і знизити собівартість ширині контакту b і тимчасовим інтервалом t приобробки різанням на 25...30%. ріст площин контакту визначається як Sk=b(hi+1-hi)=b* hi, k k 5 Комп’ютерна верстка М. Мацело 18639 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
