Пристрій закупорювальний

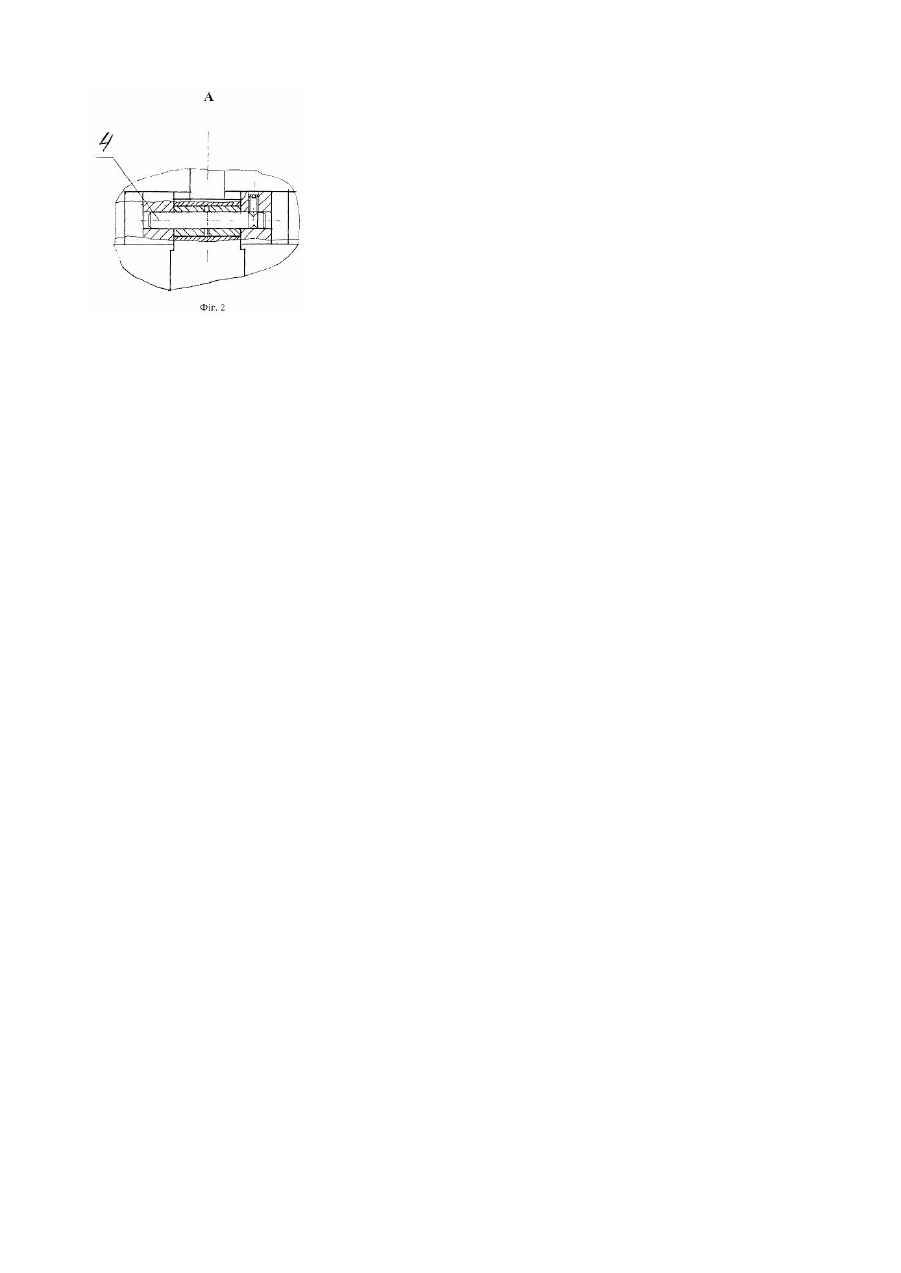

Корисна модель відноситься до галузі машинобудування, а саме до укупорювальних та фасувальноукупорювальних машин і застосовується для ук упорювання металевими гвинтовими колпачками пляшок. Вибраний за прототип пристрій укупорювальний складається зі шпинделя, на якому встановлені кулачок, верхній корпус з вертикальними вісями з встановленими на них горизонтальними важелями з обтискуючими роликами та механізмом блокування, з верхнім корпусом з'єднується нижній центруючий корпус за допомогою стояків (Пристрій укупорювальний. Інформаційний листок 1999 р. 500 прим., м. Мелітополь. Друкарня ЦКТБ продмаш). Недоліком цього пристрою є трудомісткість процесу регулювання механізмів. Невдала складна конструкція пристрою ускладнює доступ до цих механізмів, знижує надійність конструкції. В основу запропонованої корисної моделі поставлена задача вдосконалення пристрою укупорювального, в якому шляхом горизонтального розташування вісей з вертикально встановленими на них важелями забезпечується надійність конструкції пристрою та зниження трудомісткості процессу. Поставлена задача вирішується тим, що в пристрої ук упорювальному, що містить шпиндель з встановленими на ньому кулачком, верхнім корпусом з вісями та механізмом блокування, причому на вісях встановлені важелі з обтискуючими роликами та нижнім корпусом, який з'єднується з верхнім за допомогою стояків відповідно заявляємої корисної моделі, вісі у вер хньому корпусі розташовані горизонтально, а важелі, які встановлені на них, вертикально. Запропонована конструкція забезпечує стабільну роботу всіх механізмів тому, що горизонтально розташовані вісі з важелями, які розташовані вертикально, спрощує доступ до механізмів, які регулюються, а це, в свою чергу, знижує тр удомісткість процесу регулювання та підвищує надійність конструкції. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображені: Фіг.1. - загальний вид пристрою закупорювального; Фіг.2. - вид вісі (вид А на фіг.1). Пристрій укупорювальний складається зі шпинделя 1, на якому встановлено кулачок 2, верхній корпус 3 з вісями 4, на яких встановлені важелі 5 з обтискуючими роликами 6. В нижній частині шпинделя 1 встановлені механізм блокування 7 та центруючий корпус 8, який з'єднується з верхнім корпусом 3 за допомогою стояків 9. Пристрій укупорювальний працює таким чином. Пляшка з металевим колпачком попадає під пристрій укупорювальний. Пристрій опускається на пляшку до упора в механізм блокування 7. Після цього опускається кулачок 2 і через важелі 5 примушує ролики 6, які закріплені на важелях 5, обжати колпачок і, при обертанні, зробити гвинтову канавку та нижній поясок по профілю пляшки.
