Закупорювальний пристрій

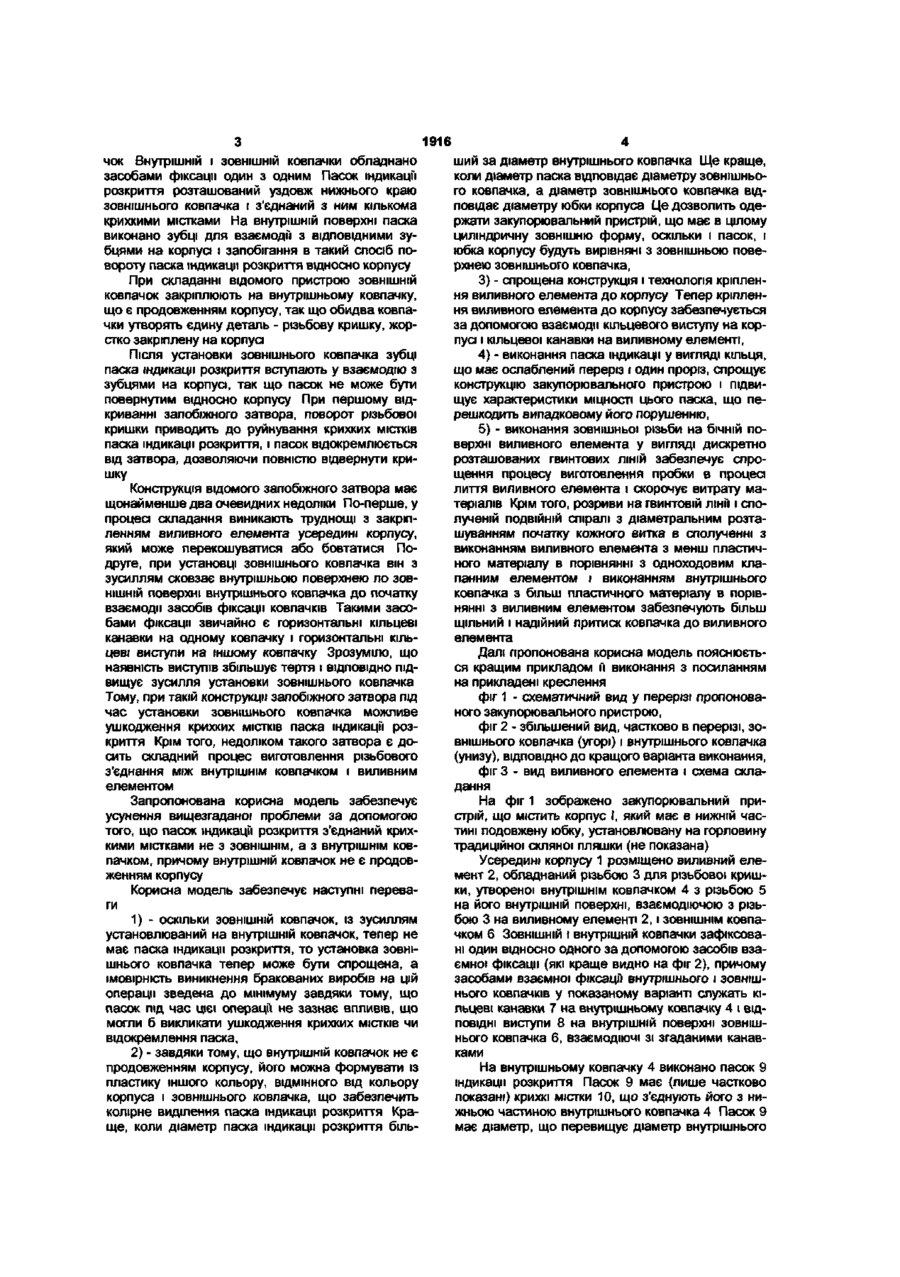

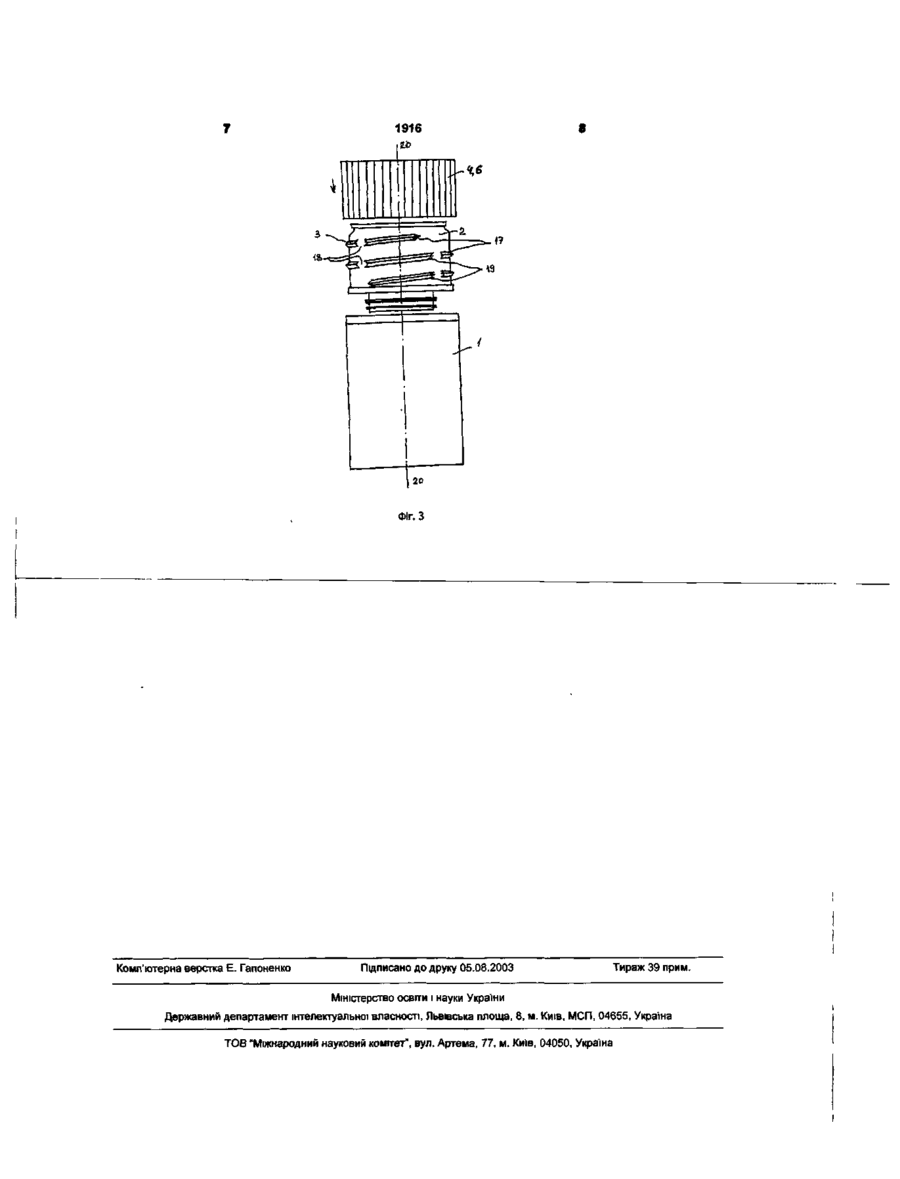

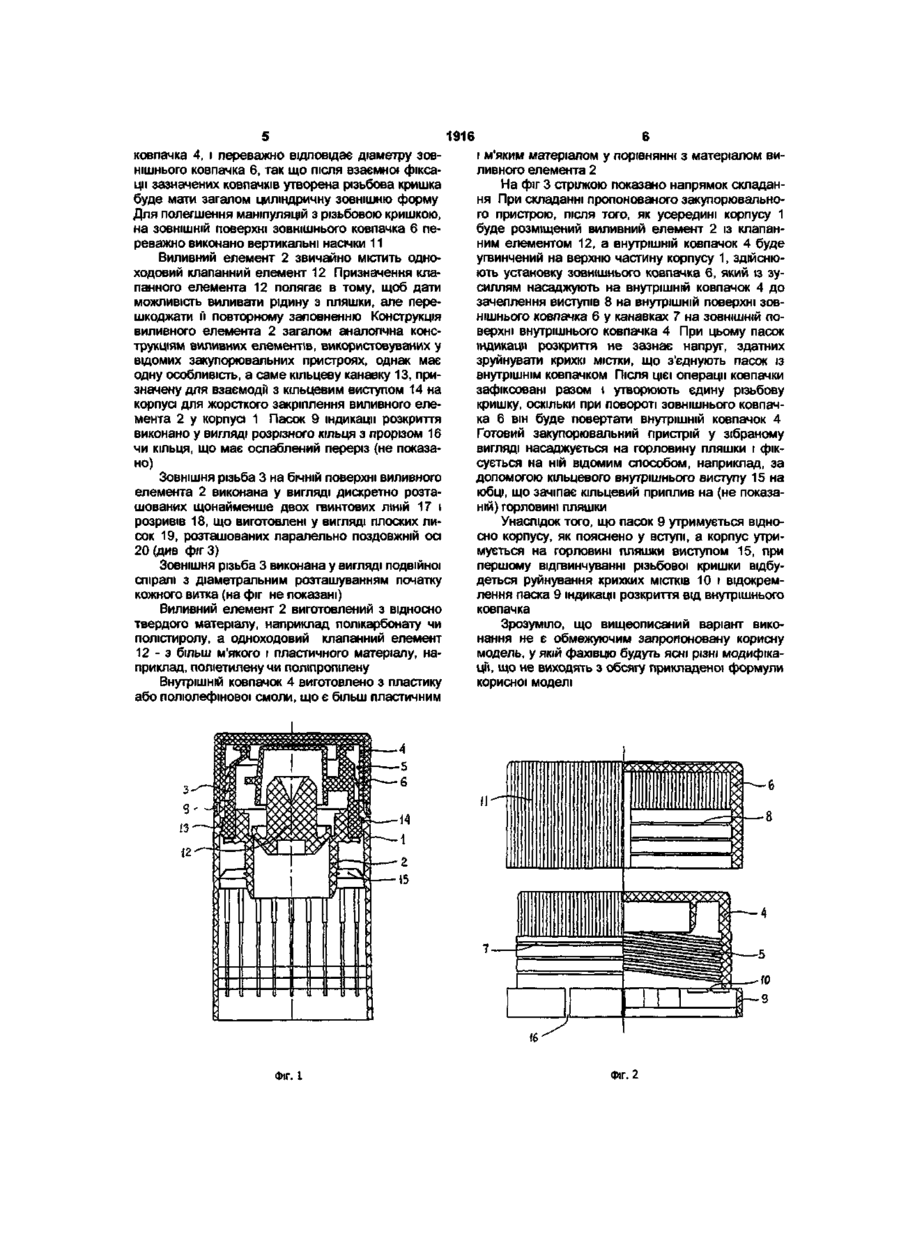

1. Закупорювальний пристрій, що містить корпус з юбкою в нижній його частині для фіксації на горловині пляшки, розташований у корпусі виливний елемент з різьбою, кришку, що містить внутрішній ковпачок з різьбою на його внутрішній поверхні, взаємодіючою з різьбою на бічній поверхні виливного елемента, і зовнішній ковпачок, причому внутрішній і зовнішній ковпачки обладнані засобами фіксації один з одним, а поясок індикації розкриття розміщений між ковпачками і корпусом з юбкою, який відрізняється тим, що поясок індикації розкриття розташований уздовж нижнього краю внутрішнього ковпачка, з'єднаний з ним декількома крихкими містками і має один розріз або ослаблений переріз, причому різьба на бічній поверхні виливного елемента виконана у вигляді дискретно розташованих гвинтових ліній, а виливний елемент виготовлено з менш пластичного матеріалу, ніж внутрішній ковпачок. 2. Закупорювальний пристрій по п.1, який відрізняється тим, що виливний елемент обладнано клапанним елементом одноходового типу. 3. Закупорювальний пристрій по кожному з пп.1,2, який відрізняється тим, що діаметр пояска індикації розкриття більший за діаметр внутрішнього ковпачка. 4. Закупорювальний пристрій по кожному з пп.1-3, який відрізняється тим, що діаметр пояска індикації розкриття відповідає діаметру зовнішнього ковпачка, а діаметр зовнішнього ковпачка відповідає діаметру юбки корпусу. 5. Закупорювальний пристрій по кожному з пп.1-4, який відрізняється тим, що дискретно розташовані гвинтові лінії мають розриви у вигляді плоских лисок, розташованих паралельно поздовжній осі пристрою. 6. Закупорювальний пристрій по кожному з пп.1-5, який відрізняється тим, що різьба на виливному елементі містить, щонайменше, два витки. 7. Закупорювальний пристрій по кожному з пп.1-6, який відрізняється тим, що на одному витку зовнішньої різьби виконано не менше двох розривів, розташованих на протилежних сторонах виливного елемента. 8. Закупорювальний пристрій по кожному з пп.1-7, який відрізняється тим, що зовнішня різьба виконана у вигляді подвійної спіралі з діаметральним розташуванням початку кожного витка. 9. Закупорювальний пристрій по кожному з пп.1-8, який відрізняється тим, що внутрішній ковпачок виготовлений з більш пластичного матеріалу, ніж виливний елемент. Корисна модель відноситься до харчової промисловості, зокрема до закупорювальних пристроїв для скляних пляшок, призначених для розливу і зберігання в них міцних дорогих високоякісних алкогольних напоїв. Пристрої подібного типу давно і добре відомі. Найбільш близьким до пропонованої корисної моделі по своїй конструкції є запобіжний затвор фірми Гуала (патент РФ №2161585, кл. В65041/38, 1995). Відомий пристрій містить п'ять основних деталей - корпус з юбкою в нижній його частині для фіксації на горловині пляшки, що переходить у його верхній частині у внутрішній ковпачок з різьбою на його внутрішній поверхні; розташований у корпусі і як правило обладнаний клапанним елементом одноходового типу виливний елемент з різьбою, взаємодіючою з різьбою на внутрішній поверхні внутрішнього ковпачка; і зовнішній ковпа (О 1916 чок Внутрішній і ЗОВНІШНІЙ ковпачки обладнано засобами фіксації один з одним Пасок індикації розкриття розташований уздовж нижнього краю зовнішнього ковпачка і з'єднаний з ним кількома крихкими містками На внутрішній поверхні паска виконано зубці для взаємоди з ВІДПОВІДНИМИ зубцями на корпусі і запобігання в такий спосіб повороту паска індикації розкриття відносно корпусу При складанні відомого пристрою ЗОВНІШНІЙ ковпачок закріплюють на внутрішньому ковпачку, що є продовженням корпусу, так що обидва ковпачки утворять єдину деталь - різьбову кришку, жорстко закріплену на корпусі Після установки зовнішнього ковпачка зубці паска індикації розкриття вступають у взаємодію з зубцями на корпусі, так що пасок не може бути повернутим відносно корпусу При першому відкриванні запобіжного затвора, поворот різьбової кришки приводить до руйнування крихких МІСТКІВ паска індикації розкриття, і пасок відокремлюється від затвора, дозволяючи повністю відвернути кришку Конструкція відомого запобіжного затвора має щонайменше два очевидних недоліки По-перше, у процесі складання виникають труднощі з закріпленням виливного елемента усередині корпусу, який може перекошуватися або бовтатися Подруге, при установці зовнішнього ковпачка він з зусиллям сковзає внутрішньою поверхнею по ЗОВНІШНІЙ поверхні внутрішнього ковпачка до початку взаємодії засобів фіксації ковпачків Такими засобами фіксації звичайно є горизонтальні кільцеві канавки на одному ковпачку і горизонтальні кільцеві виступи на іншому ковпачку Зрозуміло, що наявність виступів збільшує тертя і ВІДПОВІДНО підвищує зусилля установки зовнішнього ковпачка Тому, при такій конструкції запобіжного затвора під час установки зовнішнього ковпачка можливе ушкодження крихких МІСТКІВ паска індикацп розкриття Крім того, недоліком такого затвора є досить складний процес виготовлення різьбового з'єднання між внутрішнім ковпачком і виливним елементом Запропонована корисна модель забезпечує усунення вищезгаданої проблеми за допомогою того, що пасок індикацп розкриття з'єднаний крихкими містками не з ЗОВНІШНІМ, а з внутрішнім ковпачком, причому внутрішній ковпачок не є продовженням корпусу Корисна модель забезпечує наступні переваги 1) - оскільки ЗОВНІШНІЙ ковпачок, із зусиллям установлюваний на внутрішній ковпачок, тепер не має паска індикації розкриття, то установка зовнішнього ковпачка тепер може бути спрощена, а імовірність виникнення бракованих виробів на цій операції зведена до мінімуму завдяки тому, що пасок під час цієї операцГі не зазнає впливів, що могли б викликати ушкодження крихких МІСТКІВ ЧИ відокремлення паска, 2) - завдяки тому, що внутрішній ковпачок не є продовженням корпусу, його можна формувати із пластику іншого кольору, ВІДМІННОГО ВІД кольору корпуса і зовнішнього ковпачка, що забезпечить колірне виділення паска індикації розкриття Краще, коли діаметр паска індикації розкриття біль ший за діаметр внутрішнього ковпачка Ще краще, коли діаметр паска відповідає діаметру зовнішнього ковпачка, а діаметр зовнішнього ковпачка відповідає діаметру юбки корпуса Це дозволить одержати закупорювальний пристрій, що має в цілому циліндричну зовнішню форму, оскільки і пасок, і юбка корпусу будуть вирівняні з зовнішньою поверхнею зовнішнього ковпачка, 3) - спрощена конструкція і технологія кріплення виливного елемента до корпусу Тепер кріплення виливного елемента до корпусу забезпечується за допомогою взаємодії кільцевого виступу на корпусі і кільцевої канавки на виливному елементі, 4) - виконання паска індикації у вигляді кільця, що має ослаблений переріз і один проріз, спрощує конструкцію закупорювального пристрою і підвищує характеристики МІЦНОСТІ ЦЬОГО паска, що пе решкодить випадковому його порушенню, 5) - виконання зовнішньої різьби на бічній поверхні виливного елемента у вигляді дискретно розташованих гвинтових ЛІНІЙ забезпечує спрощення процесу виготовлення пробки в процесі лиття виливного елемента і скорочує витрату матеріалів Крім того, розриви на гвинтовій лінм і сполученій ПОДВІЙНІЙ спіралі з діаметральним розташуванням початку кожного витка в сполученні з виконанням виливного елемента з менш пластичного матеріалу в порівнянні з одноходовим клапанним елементом і виконанням внутрішнього ковпачка з більш пластичного матеріалу в порівнянні з виливним елементом забезпечують більш щільний і надійний притиск ковпачка до виливного елемента Далі пропонована корисна модель пояснюється кращим прикладом її виконання з посиланням на прикладені креслення фіг 1 - схематичний вид у перерізі пропонованого закупорювального пристрою, фіг 2 - збільшений вид, частково в перерізі, зовнішнього ковпачка (угорі) і внутрішнього ковпачка (унизу), ВІДПОВІДНО до кращого варіанта виконання, фіг 3 - вид виливного елемента і схема складання На фіг 1 зображено закупорювальний пристрій, що містить корпус І, який має в нижній частині подовжену юбку, установлювану на горловину традиційної скляної пляшки (не показана) Усередині корпусу 1 розміщено виливний елемент 2, обладнаний різьбою 3 для різьбової кришки, утвореної внутрішнім ковпачком 4 з різьбою 5 на його внутрішній поверхні, взаємодіючою з різьбою 3 на виливному елементі 2, і ЗОВНІШНІМ ковпачком 6 ЗОВНІШНІЙ І внутрішній ковпачки зафіксовані один відносно одного за допомогою засобів взаємної фіксації (які краще видно на фіг 2), причому засобами взаємної фіксацм внутрішнього і зовнішнього ковпачків у показаному варіанті служать кільцеві канавки 7 на внутрішньому ковпачку 4 і ВІДПОВІДНІ виступи 8 на внутрішній поверхні зовнішнього ковпачка 6, взаємодіючі зі згаданими канавками На внутрішньому ковпачку 4 виконано пасок 9 індикації розкриття Пасок 9 має (лише частково показані) крихкі містки 10, що з'єднують його з нижньою частиною внутрішнього ковпачка 4 Пасок 9 має діаметр, що перевищує діаметр внутрішнього 1916 ковпачка 4, і переважно відповідає діаметру зовнішнього ковпачка 6, так що після взаємної фіксації зазначених ковпачків утворена різьбова кришка буде мати загалом циліндричну зовнішню форму Для полегшення маніпуляцій з різьбовою кришкою, на ЗОВНІШНІЙ поверхні зовнішнього ковпачка 6 переважно виконано вертикальні насічки 11 Виливний елемент 2 звичайно містить одноходовий клапанний елемент 12 Призначення клапанного елемента 12 полягає в тому, щоб дати можливість виливати рідину з пляшки, але перешкоджати її повторному заповненню Конструкція виливного елемента 2 загалом аналогічна конструкціям виливних елементів, використовуваних у відомих закупорювальних пристроях, однак має одну особливість, а саме кільцеву канавку 13, призначену для взаємодії з кільцевим виступом 14 на корпусі для жорсткого закріплення виливного елемента 2 у корпусі 1 Пасок 9 індикації розкриття виконано у вигляді розрізного кільця з прорізом 16 чи кільця, що має ослаблений переріз (не показано) Зовнішня різьба 3 на бічній поверхні виливного елемента 2 виконана у вигляді дискретно розташованих щонайменше двох гвинтових ЛІНІЙ 17 і розривів 18, що виготовлені у вигляді плоских лисок 19, розташованих паралельно поздовжній осі 20 (див фігЗ) Зовнішня різьба 3 виконана у вигляді подвійної спіралі з діаметральним розташуванням початку кожного витка (на фіг не показані) Виливний елемент 2 виготовлений з відносно твердого матеріалу, наприклад полікарбонату чи полістиролу, а одноходовий клапанний елемент 1 2 - з більш м'якого і пластичного матеріалу, наприклад, поліетилену чи поліпропілену Внутрішній ковпачок 4 виготовлено з пластику або полюлефінової смоли, що є більш пластичним Фіг. 1 і м'яким матеріалом у порівнянні з матеріалом виливного елемента 2 На фіг 3 стрілкою показано напрямок складання При складанні пропонованого закупорювального пристрою, після того, як усередині корпусу 1 буде розміщений виливний елемент 2 із клапанним елементом 12, а внутрішній ковпачок 4 буде угвинчений на верхню частину корпусу 1, здійснюють установку зовнішнього ковпачка 6, який із зусиллям насаджують на внутрішній ковпачок 4 до зачеплення виступів 8 на внутрішній поверхні зовнішнього ковпачка 6 у канавках 7 на ЗОВНІШНІЙ поверхні внутрішнього ковпачка 4 При цьому пасок індикації розкриття не зазнає напруг, здатних зруйнувати крихкі містки, що з'єднують пасок із внутрішнім ковпачком Після цієї операції ковпачки зафіксовані разом і утворюють єдину різьбову кришку, оскільки при повороті зовнішнього ковпачка 6 він буде повертати внутрішній ковпачок 4 Готовий закупорювальний пристрій у зібраному вигляді насаджується на горловину пляшки і фіксується на ній відомим способом, наприклад, за допомогою кільцевого внутрішнього виступу 15 на юбці, що зачіпає кільцевий приплив на (не показаній) горловині пляшки Унаслідок того, що пасок 9 утримується відносно корпусу, як пояснено у вступі, а корпус утримується на горловині пляшки виступом 15, при першому відгвинчуванні різьбової кришки відбудеться руйнування крихких МІСТКІВ 10 і відокремлення паска 9 індикації розкриття від внутрішнього ковпачка Зрозуміло, що вищеописаний варіант виконання не є обмежуючим запропоновану корисну модель, у якій фахівцю будуть ясні різні модифікації, що не виходять з обсягу прикладеної формули корисної моделі ФІГ. 2 Фіг. З Комп'ютерна верстка Е. Гапоненко Підписано до друку 05.08.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комггет", вул. Артема, 77, м. Київ, 04050, Україна
