Фільтруюча система
Номер патенту: 25763
Опубліковано: 27.08.2007
Автори: Філіппов Володимир Федорович, Торовець Анатолій Григорович
Формула / Реферат

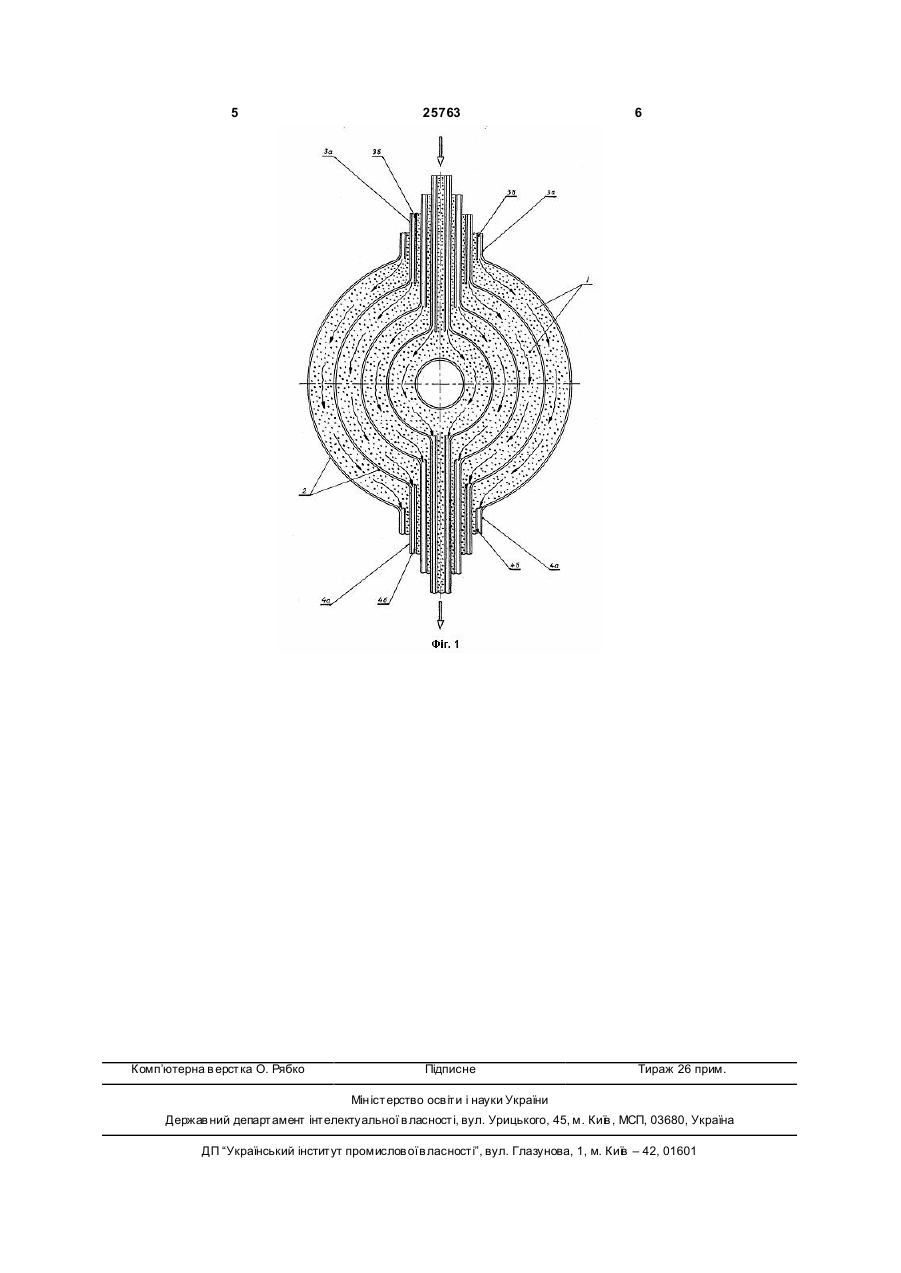

Фільтруюча система, переважно для глибокого очищення вод від радіоактивних і стабільних мікроелементів, яка містить шари зернистого матеріалу, що рухаються між криволінійними перегородками з патрубками входу і виходу для води, що очищається, і патрубками завантаження і вивантаження для зернистого матеріалу, яка відрізняється тим, що згадані перегородки виконані у вигляді набору сфер, розташованих концентрично з можливістю регульованого руху шарів зернистого матеріалу між сферами, при цьому кожна сфера виконана порожнистою з можливістю циркуляції в ній текучого (пружного, краплинного) середовища, що підігріває, причому всі сфери обладнані зверху і знизу концентрично розташованими вхідними і вихідними здвоєними циліндричними патрубками з можливістю руху води, яка очищається, і зернистого матеріалу відповідно по зовнішньому і внутрішньому патрубках, при цьому залежно від ступеня забруднення води через мікропроцесорний блок автономного керування за заданою програмою пропущення води, яка очищається, здійснюється зі швидкістю, меншою (рівною, більшою) від швидкості руху зернистого матеріалу, а рух останнього - безперервно (дискретно з рівними проміжками, імпульсно з нерівними проміжками), причому всі сфери виконані з гідрофільною внутрішньою поверхнею з можливістю спрямованого підтікання води, яка очищається, до вихідних патрубків.
Текст

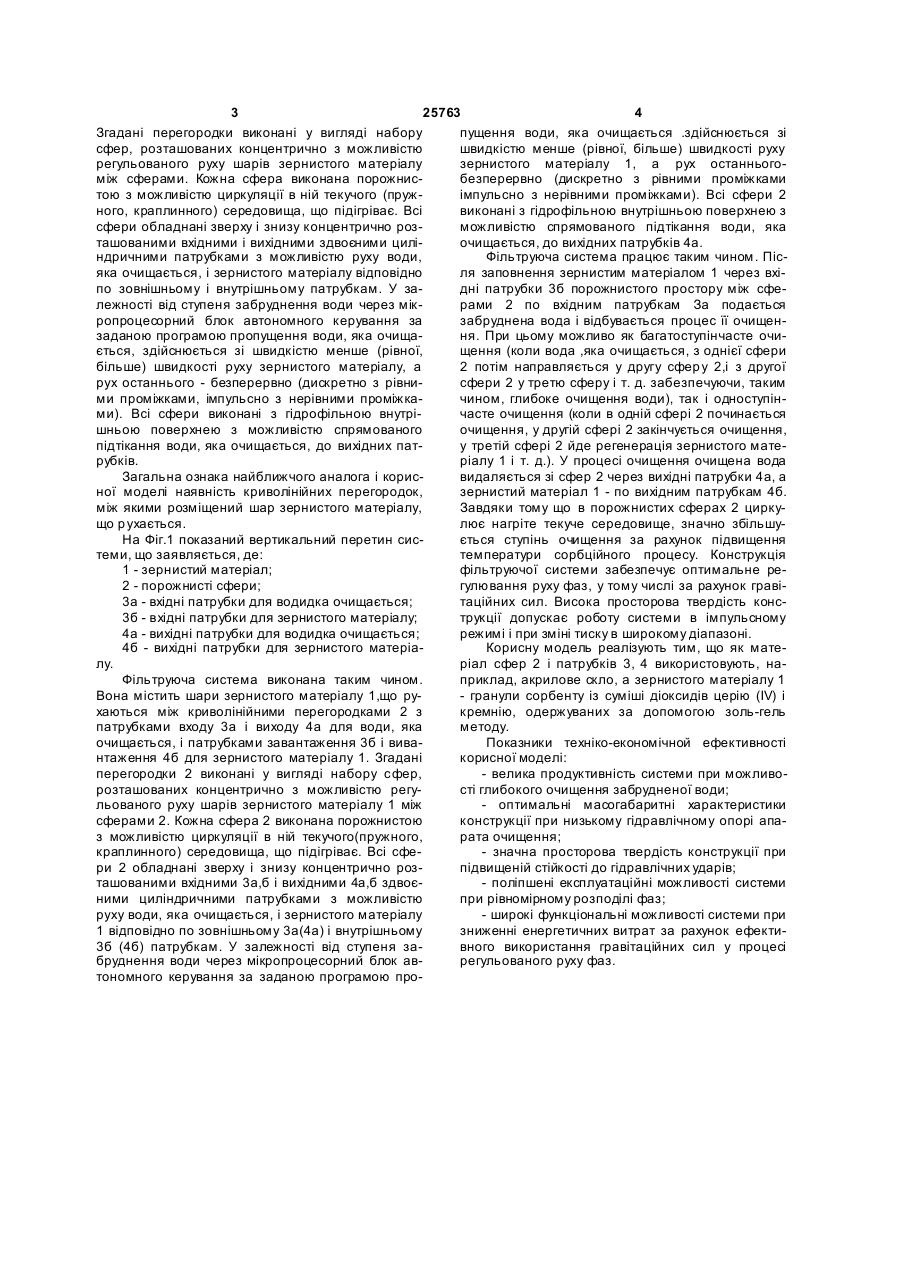

Фільтруюча система, переважно для глибокого очищення вод від радіоактивних і стабільних мікроелементів, яка містить шари зернистого матеріалу, що рухаються між криволінійними перегородками з патрубками входу і виходу для води, що очищається, і патрубками завантаження і вивантаження для зернистого матеріалу, яка відрізняється тим, що згадані перегородки виконані у вигляді набору сфер, розташованих концентрично з можливістю регульованого руху шарів зернистого U 2 (19) 1 3 25763 4 Згадані перегородки виконані у вигляді набору пущення води, яка очищається .здійснюється зі сфер, розташованих концентрично з можливістю швидкістю менше (рівної, більше) швидкості руху регульованого руху шарів зернистого матеріалу зернистого матеріалу 1, а рух останньогоміж сферами. Кожна сфера виконана порожнисбезперервно (дискретно з рівними проміжками тою з можливістю циркуляції в ній текучого (пружімпульсно з нерівними проміжками). Всі сфери 2 ного, краплинного) середовища, що підігріває. Всі виконані з гідрофільною внутрішньою поверхнею з сфери обладнані зверху і знизу концентрично розможливістю спрямованого підтікання води, яка ташованими вхідними і вихідними здвоєними циліочищається, до вихідних патрубків 4а. ндричними патрубками з можливістю руху води, Фільтруюча система працює таким чином. Пісяка очищається, і зернистого матеріалу відповідно ля заповнення зернистим матеріалом 1 через вхіпо зовнішньому і внутрішньому патрубкам. У задні патрубки 3б порожнистого простору між сфележності від ступеня забруднення води через мікрами 2 по вхідним патрубкам За подається ропроцесорний блок автономного керування за забруднена вода і відбувається процес її очищензаданою програмою пропущення води, яка очищаня. При цьому можливо як багатоступінчасте очиється, здійснюється зі швидкістю менше (рівної, щення (коли вода ,яка очищається, з однієї сфери більше) швидкості руху зернистого матеріалу, а 2 потім направляється у другу сфер у 2,і з другої рух останнього - безперервно (дискретно з рівнисфери 2 у третю сферу і т. д. забезпечуючи, таким ми проміжками, імпульсно з нерівними проміжкачином, глибоке очищення води), так і одноступінми). Всі сфери виконані з гідрофільною внутрічасте очищення (коли в одній сфері 2 починається шньою поверхнею з можливістю спрямованого очищення, у другій сфері 2 закінчується очищення, підтікання води, яка очищається, до вихідних пату третій сфері 2 йде регенерація зернистого матерубків. ріалу 1 і т. д.). У процесі очищення очищена вода Загальна ознака найближчого аналога і корисвидаляється зі сфер 2 через вихідні патрубки 4а, а ної моделі наявність криволінійних перегородок, зернистий матеріал 1 - по вихідним патрубкам 4б. між якими розміщений шар зернистого матеріалу, Завдяки тому що в порожнистих сферах 2 циркущо р ухається. лює нагріте текуче середовище, значно збільшуНа Фіг.1 показаний вертикальний перетин сисється ступінь очищення за рахунок підвищення теми, що заявляється, де: температури сорбційного процесу. Конструкція 1 - зернистий матеріал; фільтруючої системи забезпечує оптимальне ре2 - порожнисті сфери; гулювання руху фаз, у тому числі за рахунок граві3а - вхідні патрубки для водидка очищається; таційних сил. Висока просторова твердість конс3б - вхідні патрубки для зернистого матеріалу; трукції допускає роботу системи в імпульсному 4а - вихідні патрубки для водидка очищається; режимі і при зміні тиску в широкому діапазоні. 4б - вихідні патрубки для зернистого матеріаКорисну модель реалізують тим, що як мателу. ріал сфер 2 і патрубків 3, 4 використовують, наФільтруюча система виконана таким чином. приклад, акрилове скло, а зернистого матеріалу 1 Вона містить шари зернистого матеріалу 1,що ру- гранули сорбенту із суміші діоксидів церію (IV) і хаються між криволінійними перегородками 2 з кремнію, одержуваних за допомогою золь-гель патрубками входу 3а і виходу 4а для води, яка методу. очищається, і патрубками завантаження 3б і виваПоказники техніко-економічной ефективності нтаження 4б для зернистого матеріалу 1. Згадані корисної моделі: перегородки 2 виконані у вигляді набору сфер, - велика продуктивність системи при можливорозташованих концентрично з можливістю регусті глибокого очищення забрудненої води; льованого руху шарів зернистого матеріалу 1 між - оптимальні масогабаритні характеристики сферами 2. Кожна сфера 2 виконана порожнистою конструкції при низькому гідравлічному опорі апаз можливістю циркуляції в ній текучого(пружного, рата очищення; краплинного) середовища, що підігріває. Всі сфе- значна просторова твердість конструкції при ри 2 обладнані зверху і знизу концентрично розпідвищеній стійкості до гідравлічних ударів; ташованими вхідними 3а,б і вихідними 4а,б здвоє- поліпшені експлуатаційні можливості системи ними циліндричними патрубками з можливістю при рівномірному розподілі фаз; руху води, яка очищається, і зернистого матеріалу - широкі функціональні можливості системи при 1 відповідно по зовнішньому 3а(4а) і внутрішньому зниженні енергетичних витрат за рахунок ефекти3б (4б) патрубкам. У залежності від ступеня завного використання гравітаційних сил у процесі бруднення води через мікропроцесорний блок аврегульованого руху фаз. тономного керування за заданою програмою про 5 Комп’ютерна в ерстка О. Рябко 25763 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFiltering system
Автори англійськоюTorovets Anatolii Hryhorovych, Torovets' Anatolii Hryhorovych
Назва патенту російськоюФильтрующая система
Автори російськоюТоровец Анатолий Григорьевич
МПК / Мітки
МПК: B01D 27/00, E02B 15/00, C02F 1/28, G21F 1/00, B01D 25/00
Мітки: система, фільтруюча
