Пристрій для визначення динамічних ефектів обхватних розмірних ознак тіла людини

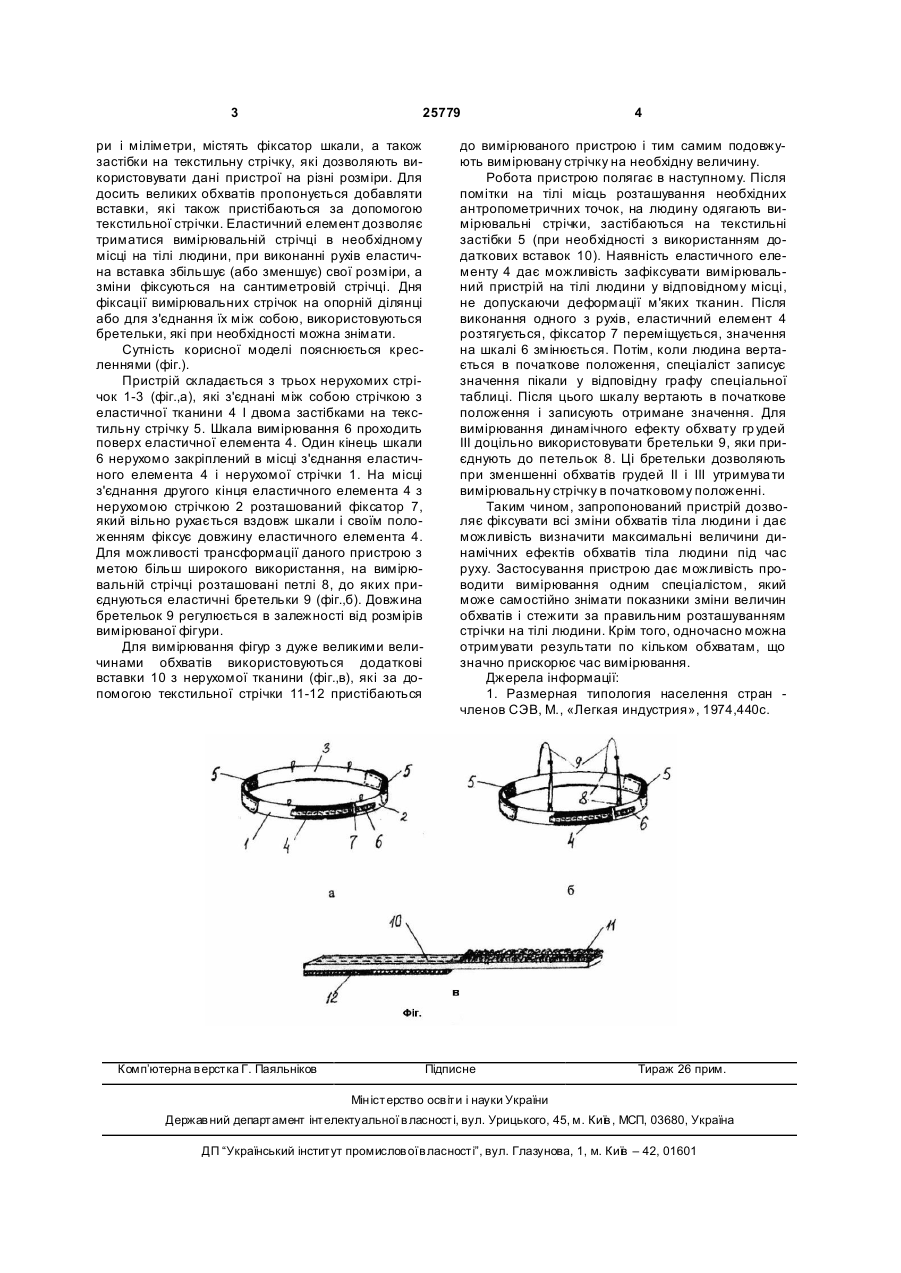

1. Пристрій для визначення динамічних ефектів обхватних розмірних ознак тіла людини, що виконаний у вигляді частини сантиметрової стрічки, який відрізняється тим, що виконаний з трьох нерухомих стрічок, які з'єднані між собою двома застібками на текстильній стрічці і стрічкою з еластичної тканини довжиною 10-20 см, поверх якої закріплена шкала вимірювання, при цьому один кінець шкали нерухомо закріплений в місці з'єд 3 25779 ри і міліметри, містять фіксатор шкали, а також застібки на текстильну стрічку, які дозволяють використовувати дані пристрої на різні розміри. Для досить великих обхватів пропонується добавляти вставки, які також пристібаються за допомогою текстильної стрічки. Еластичний елемент дозволяє триматися вимірювальній стрічці в необхідному місці на тілі людини, при виконанні рухів еластична вставка збільшує (або зменшує) свої розміри, а зміни фіксуються на сантиметровій стрічці. Дня фіксації вимірювальних стрічок на опорній ділянці або для з'єднання їх між собою, використовуються бретельки, які при необхідності можна знімати. Сутність корисної моделі пояснюється кресленнями (фіг.). Пристрій складається з трьох нерухомих стрічок 1-3 (фіг.,а), які з'єднані між собою стрічкою з еластичної тканини 4 І двома застібками на текстильну стрічку 5. Шкала вимірювання 6 проходить поверх еластичної елемента 4. Один кінець шкали 6 нерухомо закріплений в місці з'єднання еластичного елемента 4 і нерухомої стрічки 1. На місці з'єднання другого кінця еластичного елемента 4 з нерухомою стрічкою 2 розташований фіксатор 7, який вільно рухається вздовж шкали і своїм положенням фіксує довжину еластичного елемента 4. Для можливості трансформації даного пристрою з метою більш широкого використання, на вимірювальній стрічці розташовані петлі 8, до яких приєднуються еластичні бретельки 9 (фіг.,б). Довжина бретельок 9 регулюється в залежності від розмірів вимірюваної фігури. Для вимірювання фігур з дуже великими величинами обхватів використовуються додаткові вставки 10 з нерухомої тканини (фіг.,в), які за допомогою текстильної стрічки 11-12 пристібаються Комп’ютерна в ерстка Г. Паяльніков 4 до вимірюваного пристрою і тим самим подовжують вимірювану стрічку на необхідну величину. Робота пристрою полягає в наступному. Після помітки на тілі місць розташування необхідних антропометричних точок, на людину одягають вимірювальні стрічки, застібаються на текстильні застібки 5 (при необхідності з використанням додаткових вставок 10). Наявність еластичного елементу 4 дає можливість зафіксувати вимірювальний пристрій на тілі людини у відповідному місці, не допускаючи деформації м'яких тканин. Після виконання одного з рухів, еластичний елемент 4 розтягується, фіксатор 7 переміщується, значення на шкалі 6 змінюється. Потім, коли людина вертається в початкове положення, спеціаліст записує значення пікали у відповідну графу спеціальної таблиці. Після цього шкалу вертають в початкове положення і записують отримане значення. Для вимірювання динамічного ефекту обхвату гр удей III доцільно використовувати бретельки 9, яки приєднують до петельок 8. Ці бретельки дозволяють при зменшенні обхватів грудей II і III утримува ти вимірювальну стрічку в початковому положенні. Таким чином, запропонований пристрій дозволяє фіксувати всі зміни обхватів тіла людини і дає можливість визначити максимальні величини динамічних ефектів обхватів тіла людини під час руху. Застосування пристрою дає можливість проводити вимірювання одним спеціалістом, який може самостійно знімати показники зміни величин обхватів і стежити за правильним розташуванням стрічки на тілі людини. Крім того, одночасно можна отримувати результати по кільком обхватам, що значно прискорює час вимірювання. Джерела інформації: 1. Размерная типология населення стран членов СЭВ, М., «Легкая индустрия», 1974,440с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
