Спосіб ремонту газотурбінного двигуна

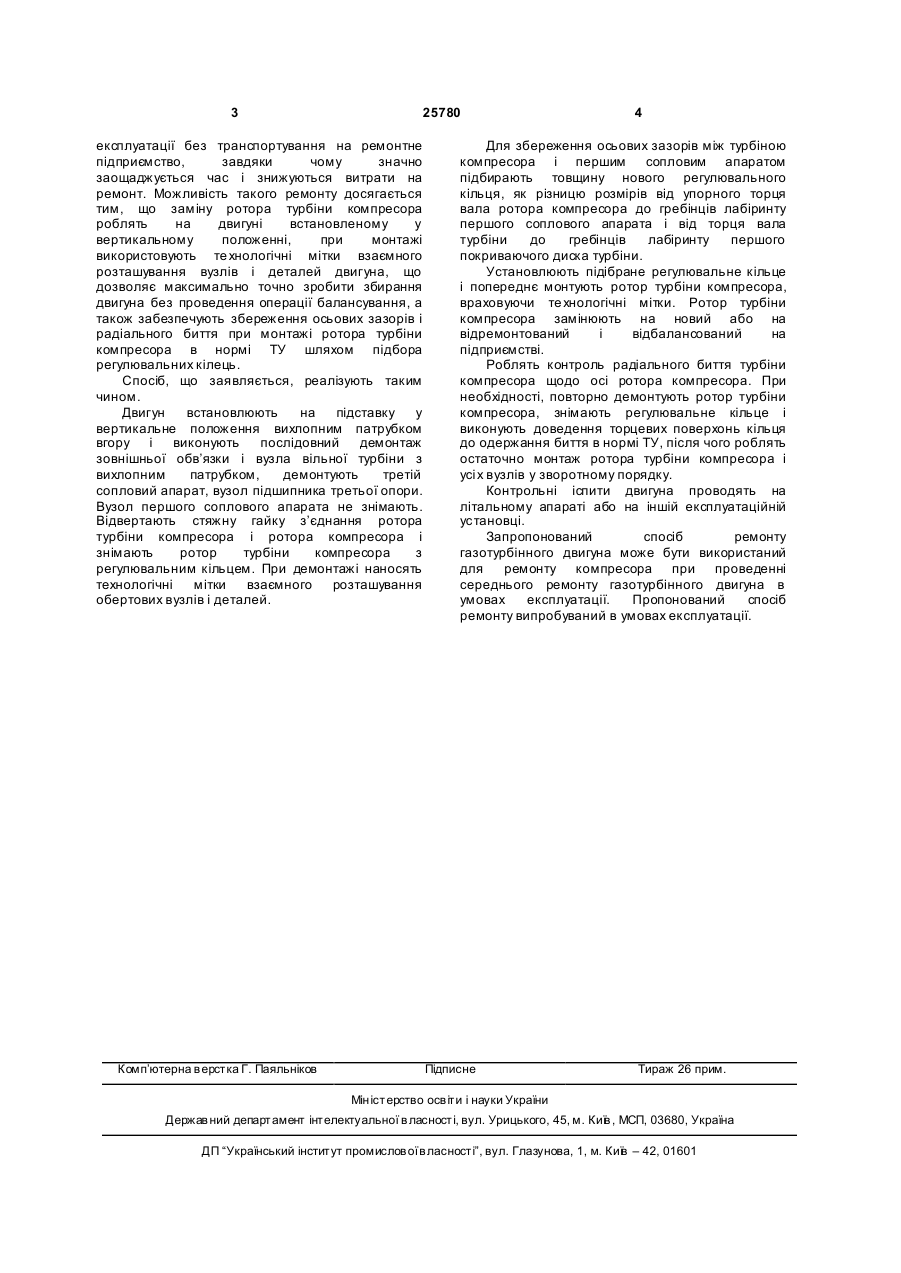

Спосіб ремонту газотурбінного двигуна, при якому двигун розбирають, виконують заміну ротора турбіни компресора, збирають і здійснюють контрольні випробування, який відрізняється тим, що двигун встановлюють у вертикальне 3 25780 експлуатації без транспортування на ремонтне підприємство, завдяки чому значно заощаджується час і знижуються витрати на ремонт. Можливість такого ремонту досягається тим, що заміну ротора турбіни компресора роблять на двигуні встановленому у вертикальному положенні, при монтажі використовують те хнологічні мітки взаємного розташування вузлів і деталей двигуна, що дозволяє максимально точно зробити збирання двигуна без проведення операції балансування, а також забезпечують збереження осьових зазорів і радіального биття при монтажі ротора турбіни компресора в нормі ТУ шляхом підбора регулювальних кілець. Спосіб, що заявляється, реалізують таким чином. Двигун встановлюють на підставку у вертикальне положення вихлопним патрубком вгору і виконують послідовний демонтаж зовнішньої обв’язки і вузла вільної турбіни з вихлопним патрубком, демонтують третій сопловий апарат, вузол підшипника третьої опори. Вузол першого соплового апарата не знімають. Відвертають стяжну гайку з’єднання ротора турбіни компресора і ротора компресора і знімають ротор турбіни компресора з регулювальним кільцем. При демонтажі наносять технологічні мітки взаємного розташування обертових вузлів і деталей. Комп’ютерна в ерстка Г. Паяльніков 4 Для збереження осьових зазорів між турбіною компресора і першим сопловим апаратом підбирають товщину нового регулювального кільця, як різницю розмірів від упорного торця вала ротора компресора до гребінців лабіринту першого соплового апарата і від торця вала турбіни до гребінців лабіринту першого покриваючого диска турбіни. Установлюють підібране регулювальне кільце і попереднє монтують ротор турбіни компресора, враховуючи те хнологічні мітки. Ротор турбіни компресора замінюють на новий або на відремонтований і відбалансований на підприємстві. Роблять контроль радіального биття турбіни компресора щодо осі ротора компресора. При необхідності, повторно демонтують ротор турбіни компресора, знімають регулювальне кільце і виконують доведення торцевих поверхонь кільця до одержання биття в нормі ТУ, після чого роблять остаточно монтаж ротора турбіни компресора і усі х вузлів у зворотному порядку. Контрольні іспити двигуна проводять на літальному апараті або на іншій експлуатаційній установці. Запропонований спосіб ремонту газотурбінного двигуна може бути використаний для ремонту компресора при проведенні середнього ремонту газотурбінного двигуна в умовах експлуатації. Пропонований спосіб ремонту випробуваний в умовах експлуатації. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
