Пристрій для визначення антропометричних даних тіла людини

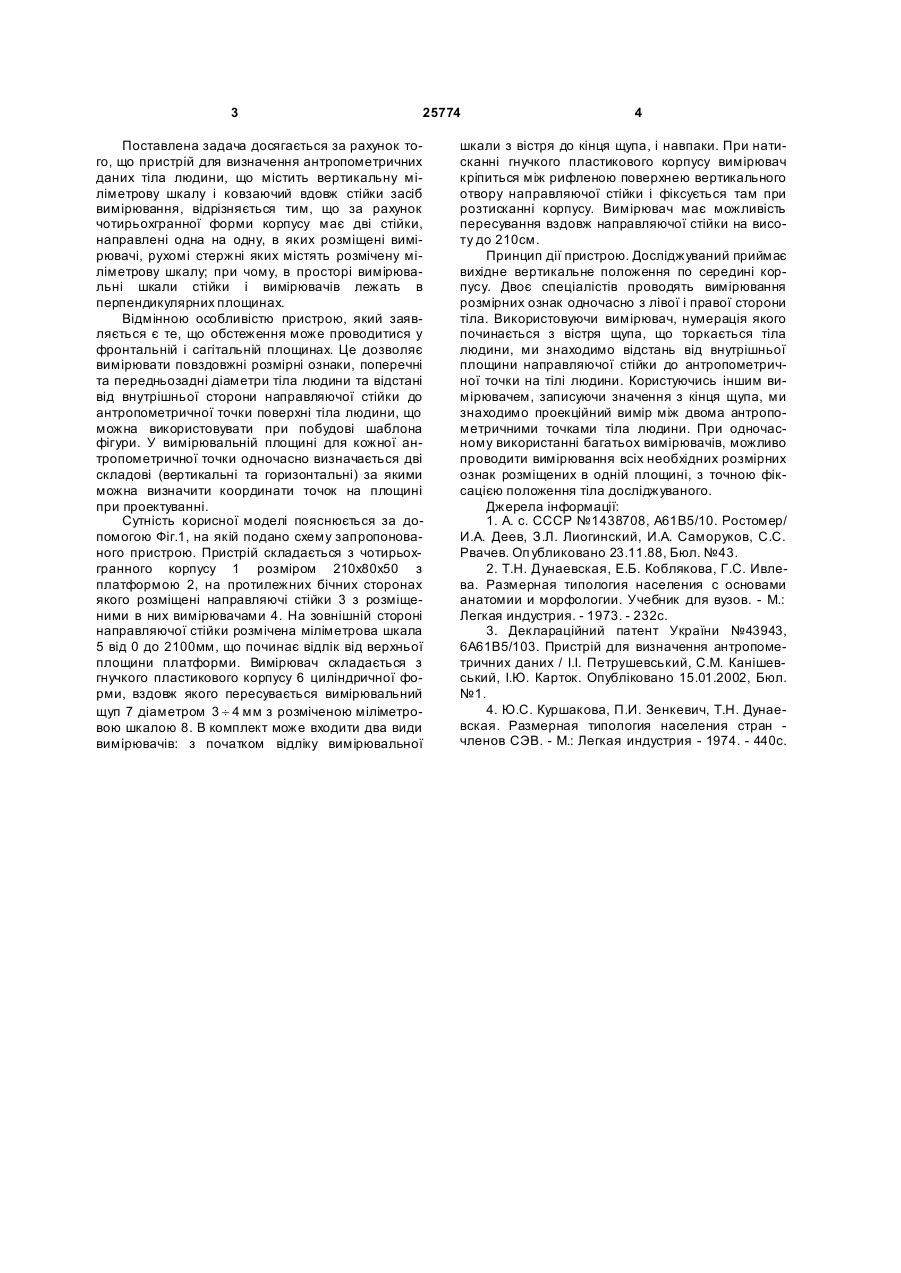

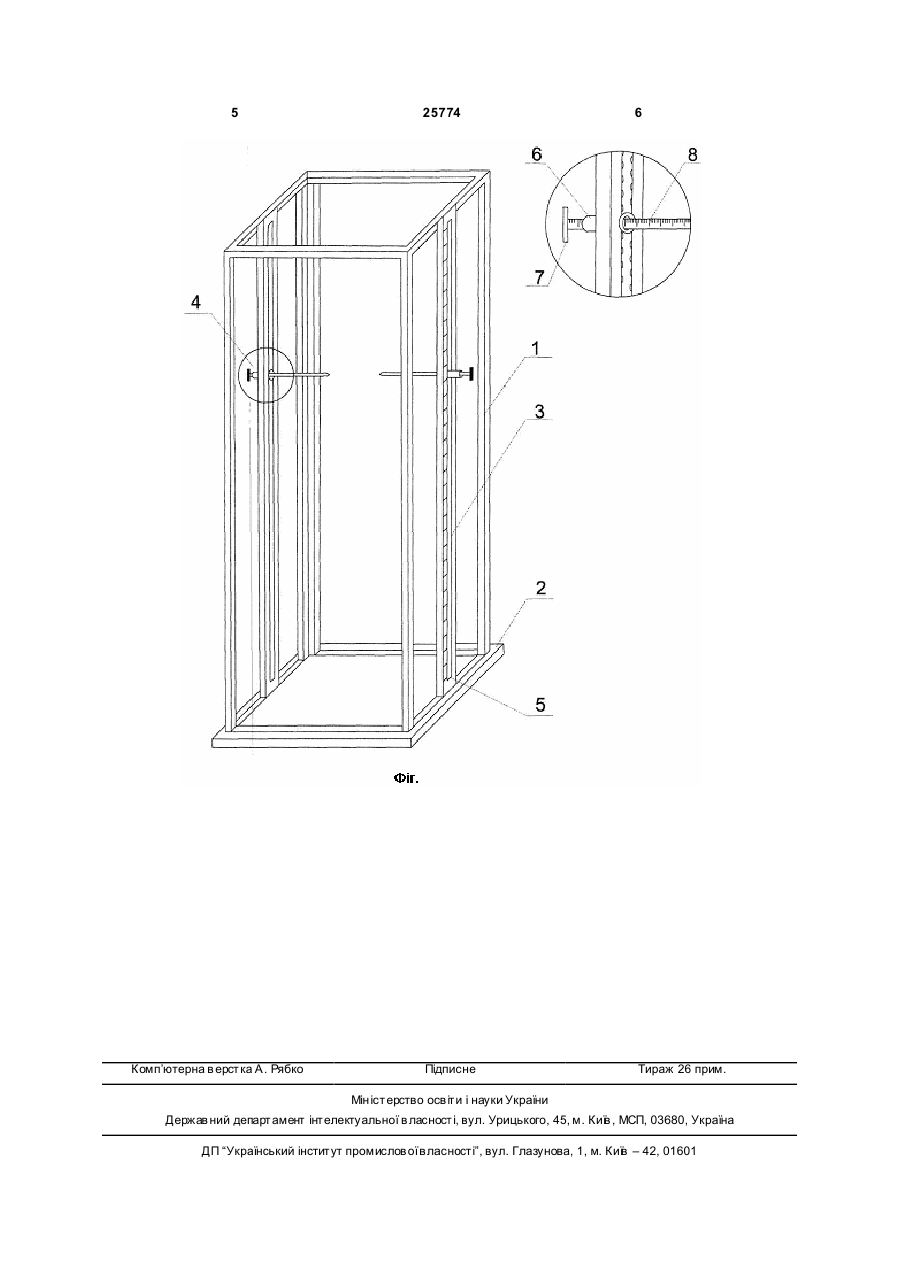

Пристрій для визначення антропометричних даних тіла людини, що містить вертикальну міліметрову шкалу і ковзаючий вдовж стійки засіб вимірювання, який відрізняється тим, що за рахунок чотиригранної форми корпусу має дві стійки, направлені одна на одну, в яких розміщені вимірювачі, рухомі стержні яких містять розмічену міліметрову шкалу; причому в просторі вимірювальні шкали стійки і вимірювачів лежать в перпендикулярних площинах. (19) (21) u200702554 (22) 12.03.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Кудрявцева Наталія Володимирівна, Дітковська Олеся Анатоліївна, Голодинська Олеся Василівна (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 25774 Поставлена задача досягається за рахунок того, що пристрій для визначення антропометричних даних тіла людини, що містить вертикальну міліметрову шкалу і ковзаючий вдовж стійки засіб вимірювання, відрізняється тим, що за рахунок чотирьохгранної форми корпусу має дві стійки, направлені одна на одну, в яких розміщені вимірювачі, рухомі стержні яких містять розмічену міліметрову шкалу; при чому, в просторі вимірювальні шкали стійки і вимірювачів лежать в перпендикулярних площинах. Відмінною особливістю пристрою, який заявляється є те, що обстеження може проводитися у фронтальній і сагітальній площинах. Це дозволяє вимірювати повздовжні розмірні ознаки, поперечні та передньозадні діаметри тіла людини та відстані від внутрішньої сторони направляючої стійки до антропометричної точки поверхні тіла людини, що можна використовувати при побудові шаблона фігури. У вимірювальній площині для кожної антропометричної точки одночасно визначається дві складові (вертикальні та горизонтальні) за якими можна визначити координати точок на площині при проектуванні. Сутність корисної моделі пояснюється за допомогою Фіг.1, на якій подано схему запропонованого пристрою. Пристрій складається з чотирьохгранного корпусу 1 розміром 210x80x50 з платформою 2, на протилежних бічних сторонах якого розміщені направляючі стійки 3 з розміщеними в них вимірювачами 4. На зовнішній стороні направляючої стійки розмічена міліметрова шкала 5 від 0 до 2100мм, що починає відлік від верхньої площини платформи. Вимірювач складається з гнучкого пластикового корпусу 6 циліндричної форми, вздовж якого пересувається вимірювальний щуп 7 діаметром 3 ¸ 4 мм з розміченою міліметровою шкалою 8. В комплект може входити два види вимірювачів: з початком відліку вимірювальної 4 шкали з вістря до кінця щупа, і навпаки. При натисканні гнучкого пластикового корпусу вимірювач кріпиться між рифленою поверхнею вертикального отвору направляючої стійки і фіксується там при розтисканні корпусу. Вимірювач має можливість пересування вздовж направляючої стійки на висоту до 210см. Принцип дії пристрою. Досліджуваний приймає вихідне вертикальне положення по середині корпусу. Двоє спеціалістів проводять вимірювання розмірних ознак одночасно з лівої і правої сторони тіла. Використовуючи вимірювач, нумерація якого починається з вістря щупа, що торкається тіла людини, ми знаходимо відстань від внутрішньої площини направляючої стійки до антропометричної точки на тілі людини. Користуючись іншим вимірювачем, записуючи значення з кінця щупа, ми знаходимо проекційний вимір між двома антропометричними точками тіла людини. При одночасному використанні багатьох вимірювачів, можливо проводити вимірювання всіх необхідних розмірних ознак розміщених в одній площині, з точною фіксацією положення тіла досліджуваного. Джерела інформації: 1. А. с. СССР №1438708, А61В5/10. Ростомер/ И.А. Деев, З.Л. Лиогинский, И.А. Саморуков, С.С. Рвачев. Оп убликовано 23.11.88, Бюл. №43. 2. Т.Н. Дунаевская, Е.Б. Коблякова, Г.С. Ивлева. Размерная типология населения с основами анатомии и морфологии. Учебник для вузов. - М.: Легкая индустрия. - 1973. - 232с. 3. Деклараційний патент України №43943, 6А61В5/103. Пристрій для визначення антропометричних даних / I.I. Петрушевський, С.М. Канішевський, І.Ю. Карток. Опубліковано 15.01.2002, Бюл. №1. 4. Ю.С. Куршакова, П.И. Зенкевич, Т.Н. Дунаевская. Размерная типология населения стран членов СЭВ. - М.: Легкая индустрия - 1974. - 440с. 5 Комп’ютерна в ерстка А. Рябко 25774 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
