Вібраційний кавітатор для зміни властивостей води

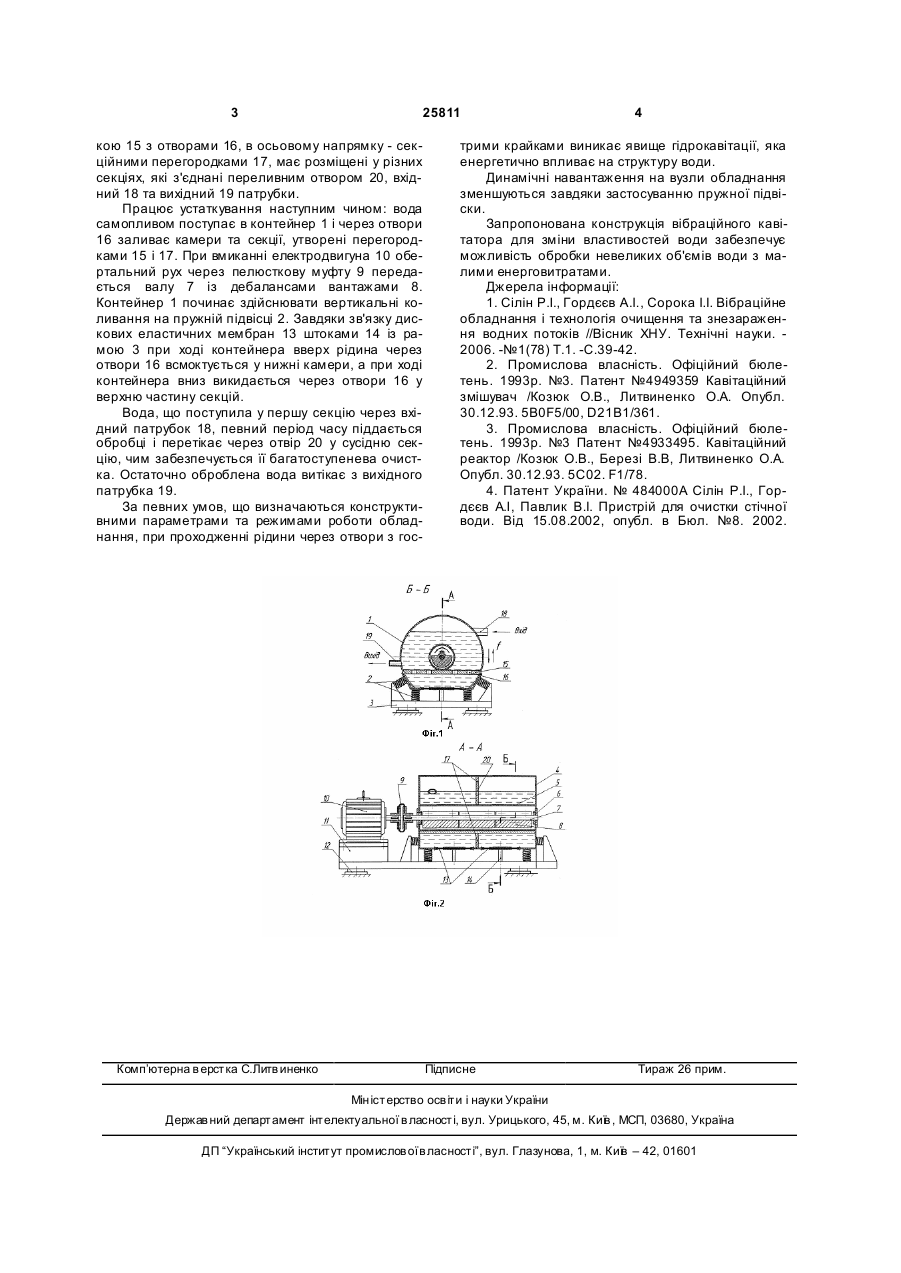

Вібраційний кавітатор для зміни властивостей води, який містить раму, контейнер на пружній підвісці, дебалансний вібратор, з'єднаний муфтою з електродвигуном, який відрізняється тим, що дно контейнера містить дискові еластичні мембрани, з'єднані штоками з рамою, і внутрішня поверхня контейнера вздовж осі розділена перегородкою з отворами, а поперек - секційними перегородками. (19) (21) u200703370 (22) 28.03.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Сілін Радомир Іванович, Гордєєв Анатолій Іванович, Урбанюк Євген Антонович, Гордєєв Олексій Анатолійович, Третько Виталій Вітальович (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 25811 кою 15 з отворами 16, в осьовому напрямку - секційними перегородками 17, має розміщені у різних секціях, які з'єднані переливним отвором 20, вхідний 18 та вихідний 19 патрубки. Працює устаткування наступним чином: вода самопливом поступає в контейнер 1 і через отвори 16 заливає камери та секції, утворені перегородками 15 і 17. При вмиканні електродвигуна 10 обертальний рух через пелюсткову муфту 9 передається валу 7 із дебалансами вантажами 8. Контейнер 1 починає здійснювати вертикальні коливання на пружній підвісці 2. Завдяки зв'язку дискових еластичних мембран 13 штоками 14 із рамою 3 при ході контейнера вверх рідина через отвори 16 всмоктується у нижні камери, а при ході контейнера вниз викидається через отвори 16 у верхню частину секцій. Вода, що поступила у першу секцію через вхідний патрубок 18, певний період часу піддається обробці і перетікає через отвір 20 у сусідню секцію, чим забезпечується її багатоступенева очистка. Остаточно оброблена вода витікає з вихідного патрубка 19. За певних умов, що визначаються конструктивними параметрами та режимами роботи обладнання, при проходженні рідини через отвори з гос Комп’ютерна в ерстка C.Литв иненко 4 трими крайками виникає явище гідрокавітації, яка енергетично впливає на структуру води. Динамічні навантаження на вузли обладнання зменшуються завдяки застосуванню пружної підвіски. Запропонована конструкція вібраційного кавітатора для зміни властивостей води забезпечує можливість обробки невеликих об'ємів води з малими енерговитратами. Джерела інформації: 1. Сілін Р.І., Гордєєв А.І., Сорока І.І. Вібраційне обладнання і технологія очищення та знезараження водних потоків //Вісник ХНУ. Технічні науки. 2006. -№1(78) Т.1. -С.39-42. 2. Промислова власність. Офіційний бюлетень. 1993р. №3. Патент №4949359 Кавітаційний змішувач /Козюк О.В., Литвиненко О.А. Опубл. 30.12.93. 5B0F5/00, D21В1/361. 3. Промислова власність. Офіційний бюлетень. 1993р. №3 Патент №4933495. Кавітаційний реактор /Козюк О.В., Березі В.В, Литвиненко О.А. Опубл. 30.12.93. 5С02. F1/78. 4. Патент України. № 484000А Сілін Р.І., Гордєєв А.І, Павлик B.I. Пристрій для очистки стічної води. Від 15.08.2002, опубл. в Бюл. №8. 2002. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
