Спосіб екстремального стабілізуючого регулювання вихідної частоти перетворювача

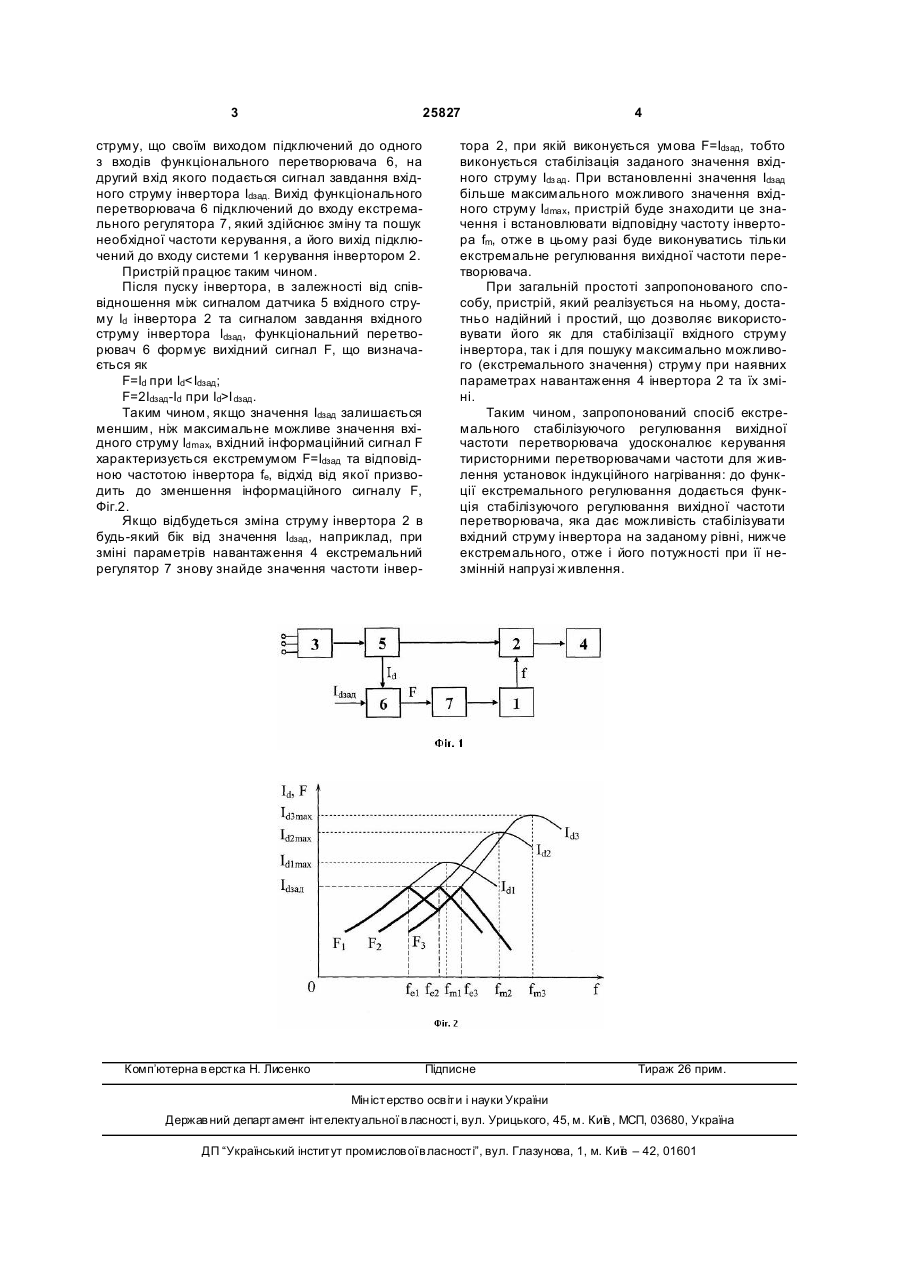

Спосіб екстремального стабілізуючого регулювання вихідної частоти перетворювача, який полягає в тому, що формують і подають на пере 3 25827 струму, що своїм виходом підключений до одного з входів функціонального перетворювача 6, на другий вхід якого подається сигнал завдання вхідного струму інвертора Idзад. Вихід функціонального перетворювача 6 підключений до входу екстремального регулятора 7, який здійснює зміну та пошук необхідної частоти керування, а його вихід підключений до входу системи 1 керування інвертором 2. Пристрій працює таким чином. Після пуску інвертора, в залежності від співвідношення між сигналом датчика 5 вхідного струму Id інвертора 2 та сигналом завдання вхідного струму інвертора Іdзад, функціональний перетворювач 6 формує вихідний сигнал F, що визначається як F=Id при IdІ dзад. Таким чином, якщо значення Іdзад залишається меншим, ніж максимальне можливе значення вхідного струму Idmax, вхідний інформаційний сигнал F характеризується екстремумом F=Іdзад та відповідною частотою інвертора fe, відхід від якої призводить до зменшення інформаційного сигналу F, Фіг.2. Якщо відбудеться зміна струму інвертора 2 в будь-який бік від значення Іdзад, наприклад, при зміні параметрів навантаження 4 екстремальний регулятор 7 знову знайде значення частоти інвер Комп’ютерна в ерстка Н. Лисенко 4 тора 2, при якій виконується умова F=Іdзад, тобто виконується стабілізація заданого значення вхідного струму Іdз ад. При встановленні значення Іdзад більше максимального можливого значення вхідного струму Idmax, пристрій буде знаходити це значення і встановлювати відповідну частоту інвертора fm, отже в цьому разі буде виконуватись тільки екстремальне регулювання вихідної частоти перетворювача. При загальній простоті запропонованого способу, пристрій, який реалізується на ньому, достатньо надійний і простий, що дозволяє використовувати його як для стабілізації вхідного струму інвертора, так і для пошуку максимально можливого (екстремального значення) струму при наявних параметрах навантаження 4 інвертора 2 та їх зміні. Таким чином, запропонований спосіб екстремального стабілізуючого регулювання вихідної частоти перетворювача удосконалює керування тиристорними перетворювачами частоти для живлення установок індукційного нагрівання: до функції екстремального регулювання додається функція стабілізуючого регулювання вихідної частоти перетворювача, яка дає можливість стабілізувати вхідний струму інвертора на заданому рівні, нижче екстремального, отже і його потужності при її незмінній напрузі живлення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
