Спосіб кування бездодаткових зливків

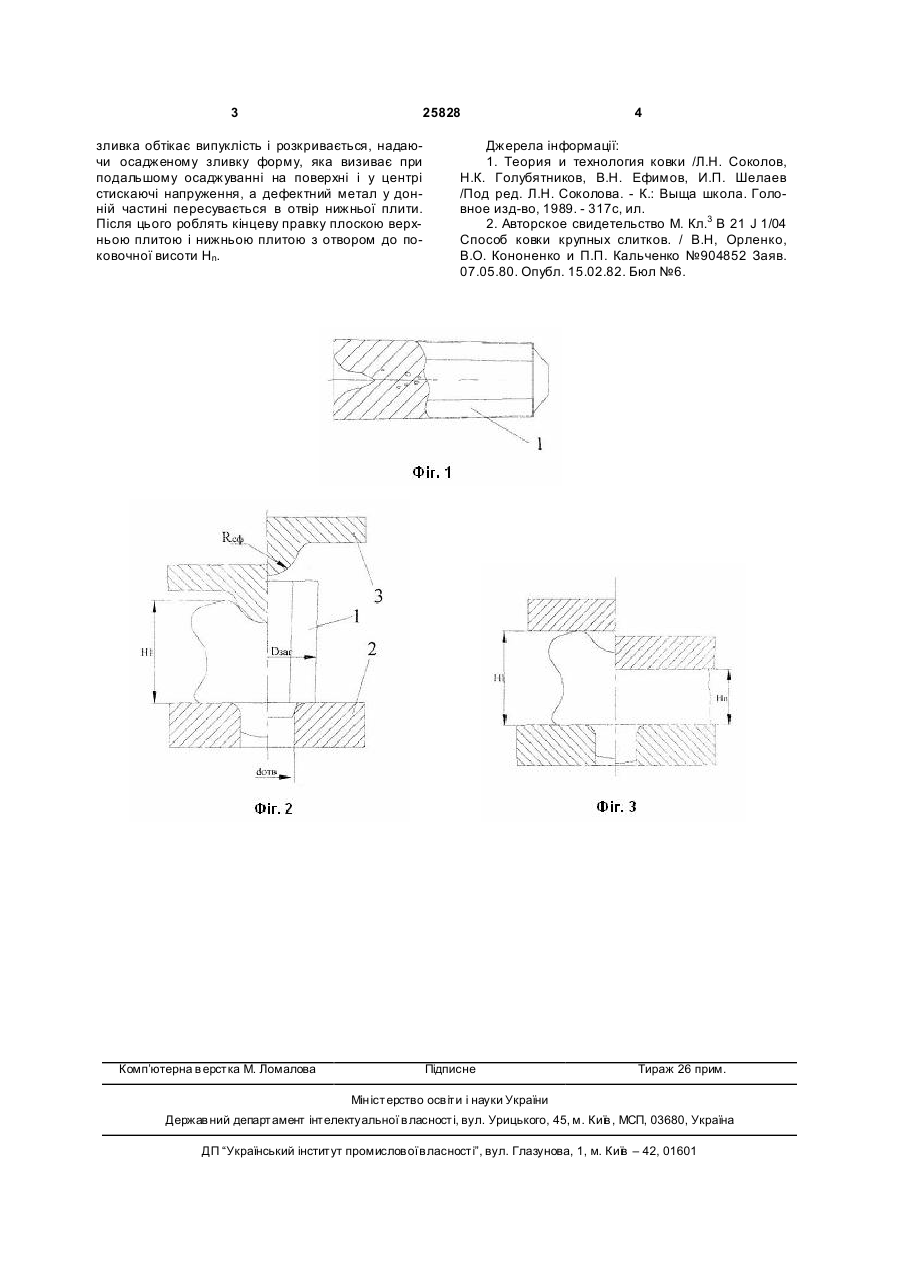

Спосіб кування бездодаткових зливків шляхом осадження на нижній плиті з отвором, який відрізняється тим, що осадження бездодаткового зливка виконують верхньою осаджувальною плитою із випуклістю радіусом сфери Rсф = (0. 4... 0.8)Rзаг Корисна модель відноситься до галузі техніки, а саме - до обробки металів тиском і може знайти застосування при виготовленні крупних поковок, які потребують використання операції осадження. Відома технологія осаджування зливків, яка здійснюється плоскими плитами [1]. Недоліком цієї технології є висока нерівномірність розподілу деформацій, а отже висока анізотропія механічних властивостей, що істотно знижує якість відповідальних поковок. Більш того, при осаджуванні плоскими плитами в осьовій зоні виникають розтягуючи напруження, які призводять до розкриття осьової рихлості і утворенню внутрішніх розривів. Найбільш близьким аналогом способу, обраним як найближчий аналог, є осаджування зливка із цапфою, яке здійснюється верхньою плоскою плитою і нижньою плитою з отвором [2]. Недоліками найближчого аналогу є: утворення на бічній поверхні значної бочки, яка виникає через тертя на контактних поверхнях інструмента і заготовки; розтягуючі напруження, які виникають в осьовій зоні заготовки, що викликають появлення у цій зоні тріщин; неякісне пророблення металу і велику нерівномірність розподілу деформації. Загальними суттєвими ознаками відомого способу та того, що заявляється, є здійснення способу шляхом осадження на нижній плиті з отвором. В основу корисної моделі поставлена задача підвищення якості крупних поковок, які виготовляються із застосуванням операції осаджування зливка, підвищення коефіцієнта виходу придатного і зниження енерговитрат на їх виробництво. Поставлена задача вирішується завдяки тому, що застосовується осадження верхньою випуклою плитою із випуклістю радіусом сфери Rсф (0. 4... 0.8)Rзаг і нижньою плитою з отвором, = причому співвідношення діаметра отвору і заготовки складає dотв D = 0.4... 0.7 . заг При осаджуванні запропонованими плитами відбувається утворення увігн утої бічної поверхні на заготовці за рахунок прикладання навантаження випуклим інструментом. Така форма забезпечує виникнення стискаючих напружень, як на поверхні, так і в осьовій дефектній зоні заготовки, що усуває трещіноутворення, підвищує пластичність матеріалу і сприяє заварюванню внутрішніх де фектів. Більш того, дефекти у донній частині зливка будуть витиснятися в отвір у нижній плиті, а усадочні дефекти із боку прибуткової надставки будуть розкриватись, зменшуючись за висотою. Подальша правка верхньою плоскою плитою і нижньою плитой з отвором не викличе появу великої бочки, як у відомому способі і наддасть можливість проробити застійну торцеву зону поковки, що забезпечить хорошу проробку металу заготовки, так як зникне зона ускладненої деформації. Суть запропонованої технології пояснюється кресленнями де зображена схема осаджування зливка. Фіг.1 - вихідний бездодатковий зливок, Фіг. 2 - зливок перед та вкінці осадки, Фіг.3 - правка плоскою верхньою плитою та нижнього плитою з отвором. Технологія здійснюється наступним чином. Після нагріву бездодаткового зливка 1 його, установлюють донною частиною на нижню плиту з отвором 2. Потім роблять осаджування верхньою випуклою плитою 3 на необхідну висоту H1=(1,1...1,3)H n, при цьому метал в верхній частині 25828 (13) U причому (11) отвором, UA з (19) та нижньою плитою dотв= (0.4... 0.7 )Dзаг . 3 25828 зливка обтікає випуклість і розкривається, надаючи осадженому зливку форму, яка визиває при подальшому осаджуванні на поверхні і у центрі стискаючі напруження, а дефектний метал у донній частині пересувається в отвір нижньої плити. Після цього роблять кінцеву правку плоскою верхньою плитою і нижньою плитою з отвором до поковочної висоти Нn. Комп’ютерна в ерстка М. Ломалова 4 Джерела інформації: 1. Теория и технология ковки /Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев /Под ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317с, ил. 2. Авторское свидетельство М. Кл.3 В 21 J 1/04 Способ ковки крупных слитков. / В.Н, Орленко, В.О. Кононенко и П.П. Кальченко №904852 Заяв. 07.05.80. Опубл. 15.02.82. Бюл №6. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
