Плівковий контактний протитечійний апарат
Формула / Реферат
Плівковий контактний протитечійний апарат колонного типу, що містить контактні пристрої, вхідний патрубок для подачі рідини, патрубок для подачі газу в апарат, патрубок для відводу газу з апарата і патрубок для зливу рідини з апарата, який відрізняється тим, що контактний пристрій виконаний у вигляді двох порожнистих конусів: верхнього, меншого діаметра, і нижнього, більшого діаметра, розташованих із зазором один до одного вздовж осі апарата, вершина верхнього конуса повернена нагору, а нижнього конуса - донизу, верхній конус оснащений гідрозатвором, а нижній конус оснащений зливним патрубком для рідини і патрубками для проходу газового середовища.
Текст

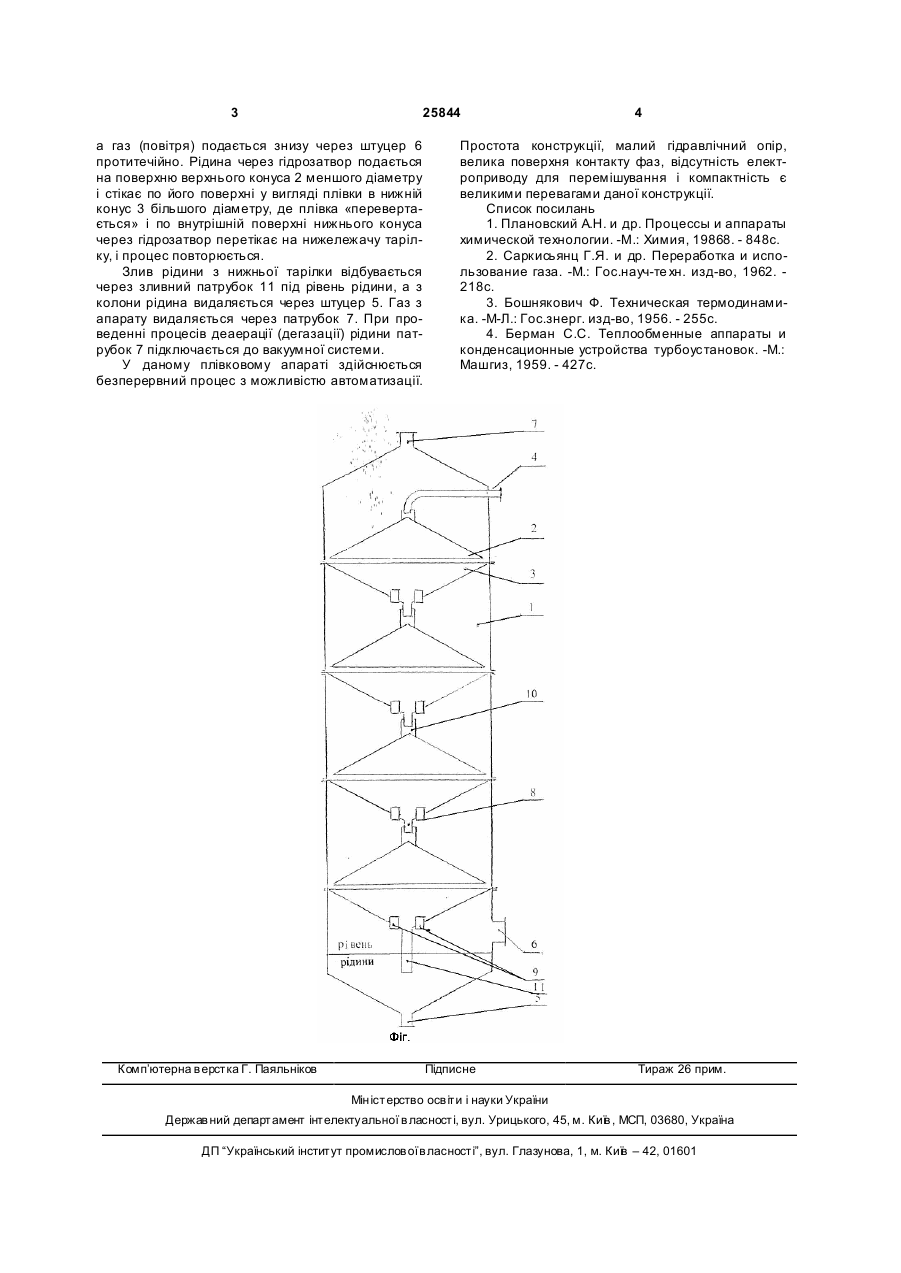

Плівковий контактний протитечійний апарат колонного типу, що містить контактні пристрої, вхідний патрубок для подачі рідини, патрубок для 3 25844 а газ (повітря) подається знизу через штуцер 6 протитечійно. Рідина через гідрозатвор подається на поверхню верхнього конуса 2 меншого діаметру і стікає по його поверхні у вигляді плівки в нижній конус 3 більшого діаметру, де плівка «перевертається» і по внутрішній поверхні нижнього конуса через гідрозатвор перетікає на нижележачу тарілку, і процес повторюється. Злив рідини з нижньої тарілки відбувається через зливний патрубок 11 під рівень рідини, а з колони рідина видаляється через штуцер 5. Газ з апарату видаляється через патрубок 7. При проведенні процесів деаерації (дегазації) рідини патрубок 7 підключається до вакуумної системи. У даному плівковому апараті здійснюється безперервний процес з можливістю автоматизації. Комп’ютерна в ерстка Г. Паяльніков 4 Простота конструкції, малий гідравлічний опір, велика поверхня контакту фаз, відсутність електроприводу для перемішування і компактність є великими перевагами даної конструкції. Список посилань 1. Плановский А.Н. и др. Процессы и аппараты химической технологии. -М.: Химия, 19868. - 848с. 2. Саркисьянц Г.Я. и др. Переработка и использование газа. -М.: Гос.науч-те хн. изд-во, 1962. 218с. 3. Бошнякович Ф. Техническая термодинамика. -М-Л.: Гос.знерг. изд-во, 1956. - 255с. 4. Берман С.С. Теплообменные аппараты и конденсационные устройства турбоустановок. -М.: Машгиз, 1959. - 427с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюColumn-type film contact countercurrent device
Назва патенту російськоюПленочный контактный противоточный аппарат
МПК / Мітки
МПК: B01D 53/18, B01D 19/00
Мітки: протитечійний, плівковий, апарат, контактний
