Диференційно-контактний тепломасообмінний апарат

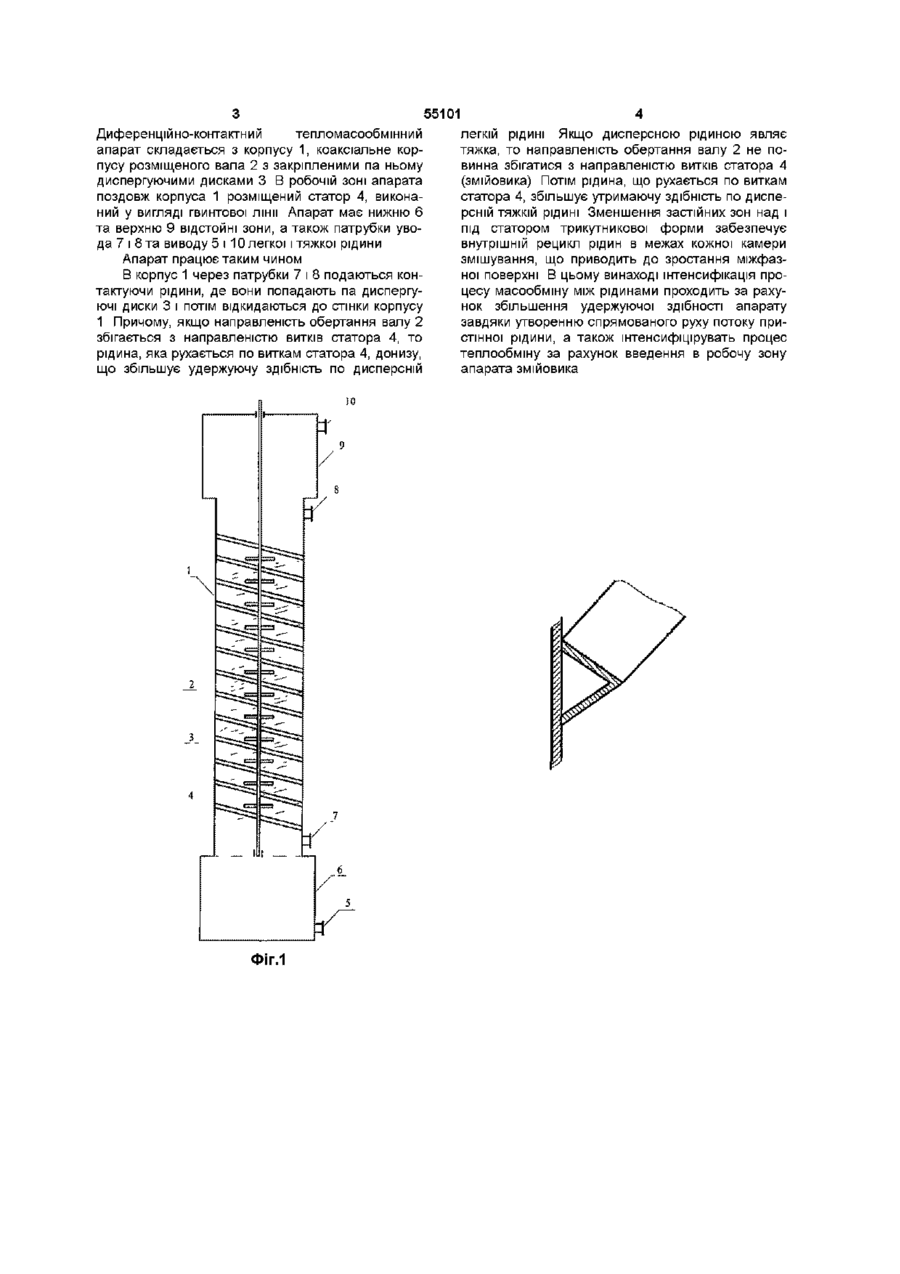

1 Диференційно-контактний тепломасообмінний апарат, що містить вертикальний циліндричний корпус, розміщений по осі корпусу Винахід відноситься до конструкцій апаратів для тепломасообмінних процесів і може бути використаним при нафтопідготовці, очищенні нафтопродуктів від рідинних та твердих ДОМІШКІВ, в процесах екстракції Відомий роторно-дисковий тепломасообмінний апарат [Ягодин Г А , Тарасов В В «Основы жидкостной экстракции» М, Химия, 1981 г ], який містить вертикальний циліндровий корпус, статорні кільця, коаксіальне розміщений вал з закріпленими на ньому диспергуючими дисками та пристрої уводу і виводу фаз Недоліком такої конструкції тепломасообмінного апарату являє неможливість регулювання удержуючої здібності незалежно від дозованого співвідношення фаз Крім того, ефективність роботи зменшується через наявність застійних зон над і під статорними кільцями біля стінки апарата В основу винаходу покладене завдання інтенсифікації тепло-масообміну за рахунок збільшення удержуючої здібності по дисперсній фазі Для вирішення завдання запропоновано апарат, який містить вертикальний циліндровий корпус, розміщений по ВІСІ корпуса вал з диспергуючими дисками, пристрої уводу і виводу фаз, згідно з винаходом, статор виконаний у вигляді гвинтової лінії з змінним кроком гвинта в верхній та нижній частинах робочої зони, при цьому гвинтовий статор має трикутний профіль і являє собою змійовик вал з диспергуючими дисками та пристрої, вводу і виводу фаз, який відрізняється тим, що статор виконаний у вигляді гвинтової лінії з змінним кроком гвинта в верхній та нижній частинах робочої зони 2 Диференційно-контактний тепломасообмінний апарат за п 1, який відрізняється тим, що гвинтовий статор має трикутний профіль 3 Диференційно-контактний тепломасообмінний апарат за п 1,2 який відрізняється тим, що гвинтовий статор трикутникового профілю являє собою змійовик робочої зони робочої зони При наявності статора в вигляді гвинтової лінії в робочій зоні апарату та при варіації швидкості і направленості обертання ротора проходить ефективне регулювання удержуючої здібності по дисперсній фазі Якщо направленість обертання ротора збігається з направленістю витків статора, рідина біля стінки апарата, яка рухається по виткам донизу, що збільшує удержуючу здібність по дисперсній легкій фазі І навпаки, якщо направлення обертання ротора не збігається з направленістю витків статора, рідина біля стінки апарата рухається догори, збільшуючи удержуючу здібність по дисперсній тяжкій фазі, що сприяє інтенсифікації процесу масообміну Виконання статора в вигляді гвинтової лінії з змінним кроком гвинта в верхній та нижній частинах робочої зони приводить до інтенсифікації процесу коалесценції та агрегатування краплин в верхній частині - легкої рідини, а в нижній частині апарату-тяжкої рідини Трикутників профіль статора у вигляді гвинтової лінії зменшує застійні зони над і під статором Наявність змійовика в апараті дозволяє інтенсифікувати процес теплопереноса та розширити галузь використання апарату в якості реактора Сполучення описаних признаків застосовуються для апаратів великого діаметру Па фіг 1 зображений поздовжній розріз апарату, на фіг 2 - розріз трикутного профілю статора ю ю 55101 Диференційно-контактний тепломасообмінний легкій рідині Якщо дисперсною рідиною являє апарат складається з корпусу 1, коаксіальне кортяжка, то направленість обертання валу 2 не попусу розміщеного вала 2 з закріпленими па ньому винна збігатися з направленістю витків статора 4 диспергуючими дисками З В робочій зоні апарата (змійовика) Потім рідина, що рухається по виткам поздовж корпуса 1 розміщений статор 4, виконастатора 4, збільшує утримаючу здібність по диспений у вигляді гвинтової лінії Апарат має нижню 6 рсній тяжкій рідині Зменшення застійних зон над і та верхню 9 ВІДСТОЙНІ зони, а також патрубки увопід статором трикутникової форми забезпечує да 7 і 8 та виводу 5 і 10 легкої і тяжкої рідини внутрішній рецикл рідин в межах кожної камери змішування, що приводить до зростання міжфазАпарат працює таким чином ноі поверхні В цьому винаході інтенсифікація проВ корпус 1 через патрубки 7 і 8 подаються концесу масообміну між рідинами проходить за рахутактуючи рідини, де вони попадають па диспергунок збільшення удержуючої здібності апарату ючі диски 3 і потім відкидаються до стінки корпусу завдяки утворенню спрямованого руху потоку при1 Причому, якщо направленість обертання валу 2 стінної рідини, а також штенсифіцірувать процес збігається з направленістю витків статора 4, то теплообміну за рахунок введення в робочу зону рідина, яка рухається по виткам статора 4, донизу, апарата змійовика що збільшує удержуючу здібність по дисперсній ФІГ.1
