Анізотропний термоелемент
Номер патенту: 25858
Опубліковано: 27.08.2007
Формула / Реферат
Анізотропний термоелемент на основі монокристалічної пластини з матеріалу, анізотропного по коефіцієнту термоЕРС, з розташованими на її торцевих гранях струмовідвідними контактами, який відрізняється тим, що висота струмовідвідних контактів вибрана з умови
, де
- висота монокристалічної пластини,
- висота струмовідвідних контактів, при цьому початок їх висот та співпадає на всьому протязі ширини пластини
.
Текст

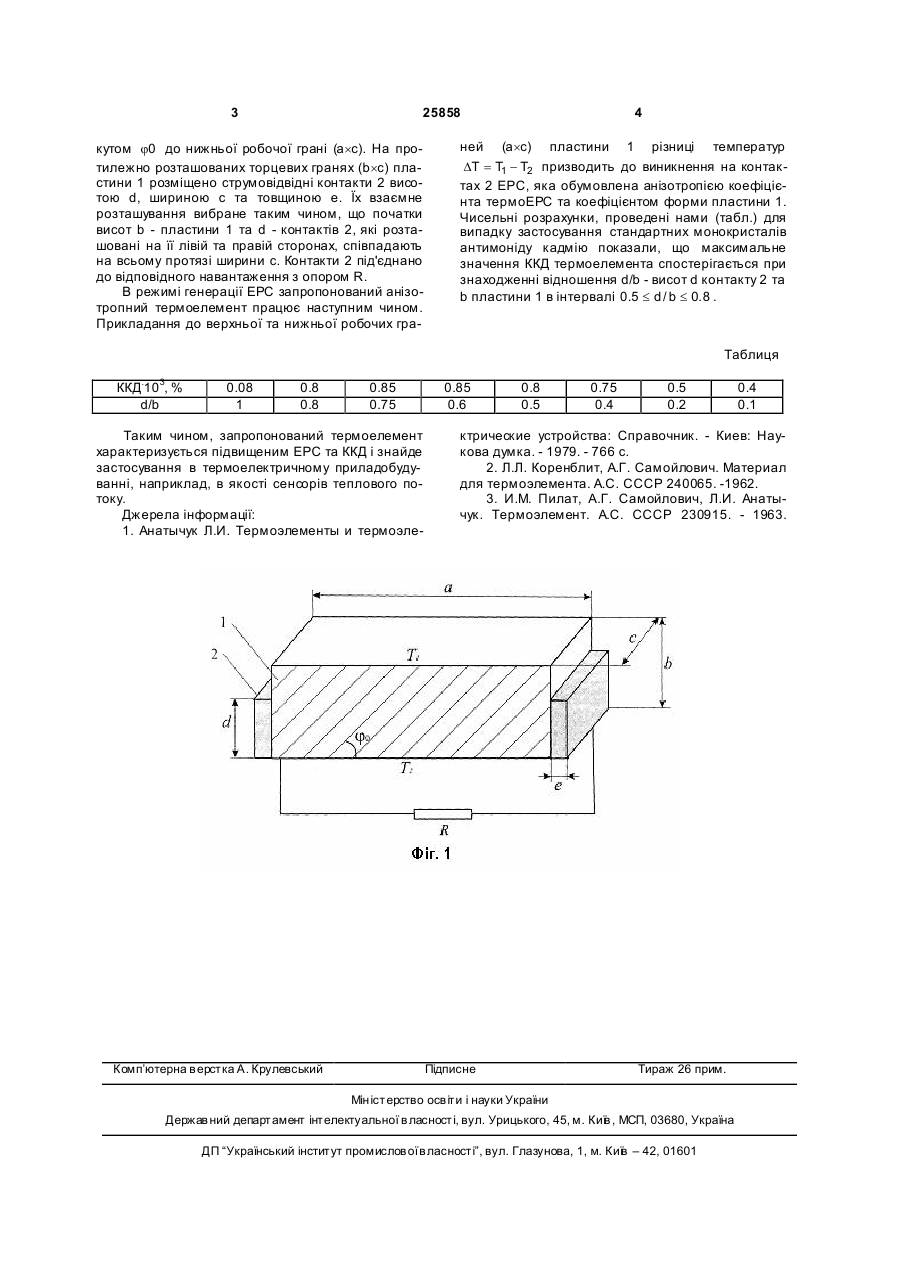

Анізотропний термоелемент на основі монокристалічної пластини з матеріалу, анізотропного по коефіцієнту термоЕРС, з розташованими на її 3 25858 кутом j0 до нижньої робочої грані (а´с). На протилежно розташованих торцевих гранях (b´с) пластини 1 розміщено струмовідвідні контакти 2 висотою d, шириною с та товщиною е. Їх взаємне розташування вибране таким чином, що початки висот b - пластини 1 та d - контактів 2, які розташовані на її лівій та правій сторонах, співпадають на всьому протязі ширини с. Контакти 2 під'єднано до відповідного навантаження з опором R. В режимі генерації ЕРС запропонований анізотропний термоелемент працює наступним чином. Прикладання до верхньої та нижньої робочих гра 4 ней (а´с) пластини 1 різниці температур DT= T1 - T2 призводить до виникнення на контактах 2 ЕРС, яка обумовлена анізотропією коефіцієнта термоЕРС та коефіцієнтом форми пластини 1. Чисельні розрахунки, проведені нами (табл.) для випадку застосування стандартних монокристалів антимоніду кадмію показали, що максимальне значення ККД термоелемента спостерігається при знаходженні відношення d/b - висот d контакту 2 та b пластини 1 в інтервалі 0.5 £ d / b £ 0. 8 . Таблиця ККД.103, % d/b 0.08 1 0.8 0.8 0.85 0.75 Таким чином, запропонований термоелемент характеризується підвищеним ЕРС та ККД і знайде застосування в термоелектричному приладобудуванні, наприклад, в якості сенсорів теплового потоку. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэле Комп’ютерна в ерстка А. Крулевський 0.85 0.6 0.8 0.5 0.75 0.4 0.5 0.2 0.4 0.1 ктрические устройства: Справочник. - Киев: Наукова думка. - 1979. - 766 с. 2. Л.Л. Коренблит, А.Г. Самойлович. Материал для термоэлемента. А.С. СССР 240065. -1962. 3. И.М. Пилат, А.Г. Самойлович, Л.И. Анатычук. Термоэлемент. А.С. СССР 230915. - 1963. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAnisotropic thermoelement
Автори англійськоюAnatychuk Lukian Ivanovych, Prybyla Andrii Viktorovych
Назва патенту російськоюАнизотропный термоэлемент
Автори російськоюАнатичук Лукьян Иванович, Прибила Андрей Викторович
МПК / Мітки
МПК: H01L 35/00
Мітки: анізотропний, термоелемент
