Відцентровий млин

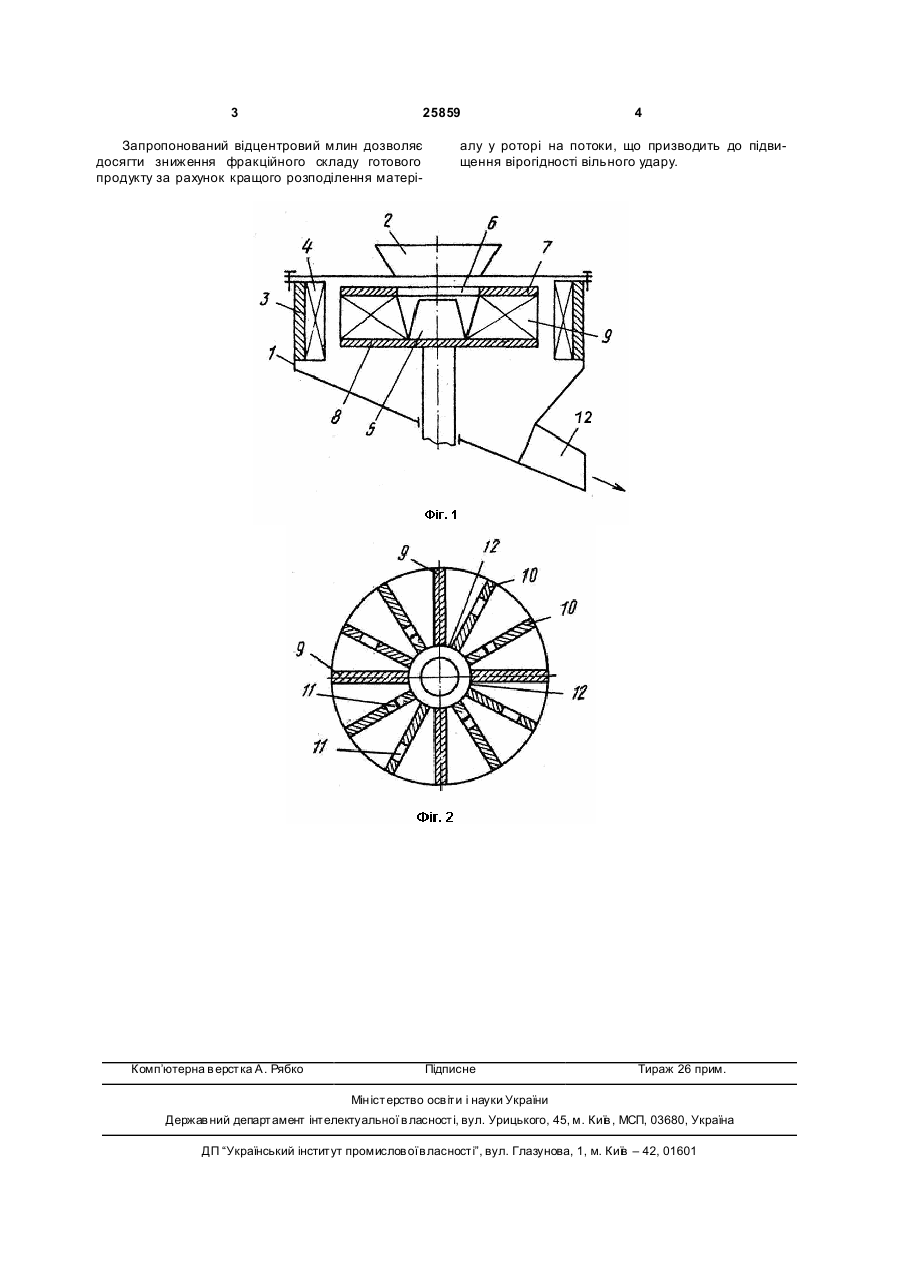

Відцентровий млин, що містить корпус та ротор з додатковими робочими елементами, який відрізняє ться тим, що розміри вікон у додаткових робочих елементах збільшуються у міру віддалення від центра. (13) 25859 (11) бочих елементів 9, розміщено ближче до центру, рахуючи в напрямку обертання ротора, а розміри вікон 11 збільшуються пропорційно віддаленню їх від центру. Між кожним основним робочим елементом 9 та його додатковим елементом у вигляді лопаток 10 утворено канал, з'єднаний з центральним отвором 6 ротора 5. Для виведення готового продукту млин оснащено розвантажувальним пристроєм 12. Відцентровий млин працює таким чином. Матеріал, що подрібнюється крізь центральний отвір 6 ротора 5 подається на ротор 5, що обертається, та під дією відцентрових сил та додаткових робочих елементів 10 рухається до периферії. Досягнувши вікна 11 частина матеріалу, що має більшу крупність та не набравши достатнього прискорення, проходить скрізь вікно 11 на наступний по напрямку обертання додатковий робочий елемент 10. Інша частина матеріалу викидається на зубчатий профіль 4 відбійного кільця 3, де відбувається його здрібнення. Вищезазначений процес повторюється до тих пір, поки матеріал, який здрібнюється, не досягне останнього, тобто основного робочого елементу 9, в якому немає вікон. У зв'язку з тим, що по мірі віддалення матеріалу, що подрібнюється від центру ротора при його русі по робочим елементам прискорення його руху збільшується, то розміри вікон у додаткових елементах також збільшується, що виключає проскакування шматків матеріалу усією масою повз вікон 11. Здрібнення матеріалу відбувається як шляхом удару об зубчастий профіль відбійного кільця 3, так і об робочі елементи при проскакуванні його у вікна 11. Готовий продукт виводиться з машини крізь тічку 12. UA Корисна модель відноситься до техніки, що використовується для здрібнення сипких матеріалів, та може бути використаний в вугільній, металургійній, будівельній та інших галузях господарства. Є відомим відцентровий млин, що містить корпус з завантажувальною воронкою і розвантажувальним пристроєм та ротор з робочими елементами та додатковими елементами з отворами. [А.с. СССР №1768284, В02С13/14, Б.И. №38, 1992р.]. Недоліком відомого млину є висока крупність готового продукту, яка обумовлена тим, що не всі частинки матеріалу, який здрібнюється піддаються вільному удару у зв'язку з тим, що можуть проскакувати між вікнами при великих швидкостях обертання ротору. Поставлене завдання досягається тим, що в відцентровому млині, який містить корпус та ротором з робочими елементами, розміри вікон у додаткових робочих елементах збільшуються по мірі віддалення від центру. На Фіг.1 схематично зображено відцентровий млин; на Фіг.2 - ротор, вид зверху у розрізі. Відцентровий млин містить корпус 1 з воронкою 2, всередині якого розміщено відбійне кільце 3 з внутрішнім зубчатим профілем 4. В середині корпуса 1 встановлено з можливістю обертання ротор 5 с центральним отвором 6. Ротор 5 вміщує верхній 7 та нижній диски 8, між якими розміщені утворюючі розгінний канал робочі елементи 9. Млин забезпечений додатковими робочими елементами у вигляді лопаток 10 з наскрізними вікнами 11. Основні та додаткові робочі елементи встановлені радіально. Вікно 11 у кожній наступній лопатці 10, що розміщені між парою основних ро U ТЕХНІЧНИЙ (19) (21) u200703865 (22) 06.04.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Левченко Едуард Петрович (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ 2 3 25859 Запропонований відцентровий млин дозволяє досягти зниження фракційного складу готового продукту за рахунок кращого розподілення матері Комп’ютерна в ерстка А. Рябко 4 алу у роторі на потоки, що призводить до підвищення вірогідності вільного удару. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
