Універсальна фільтруюча установка

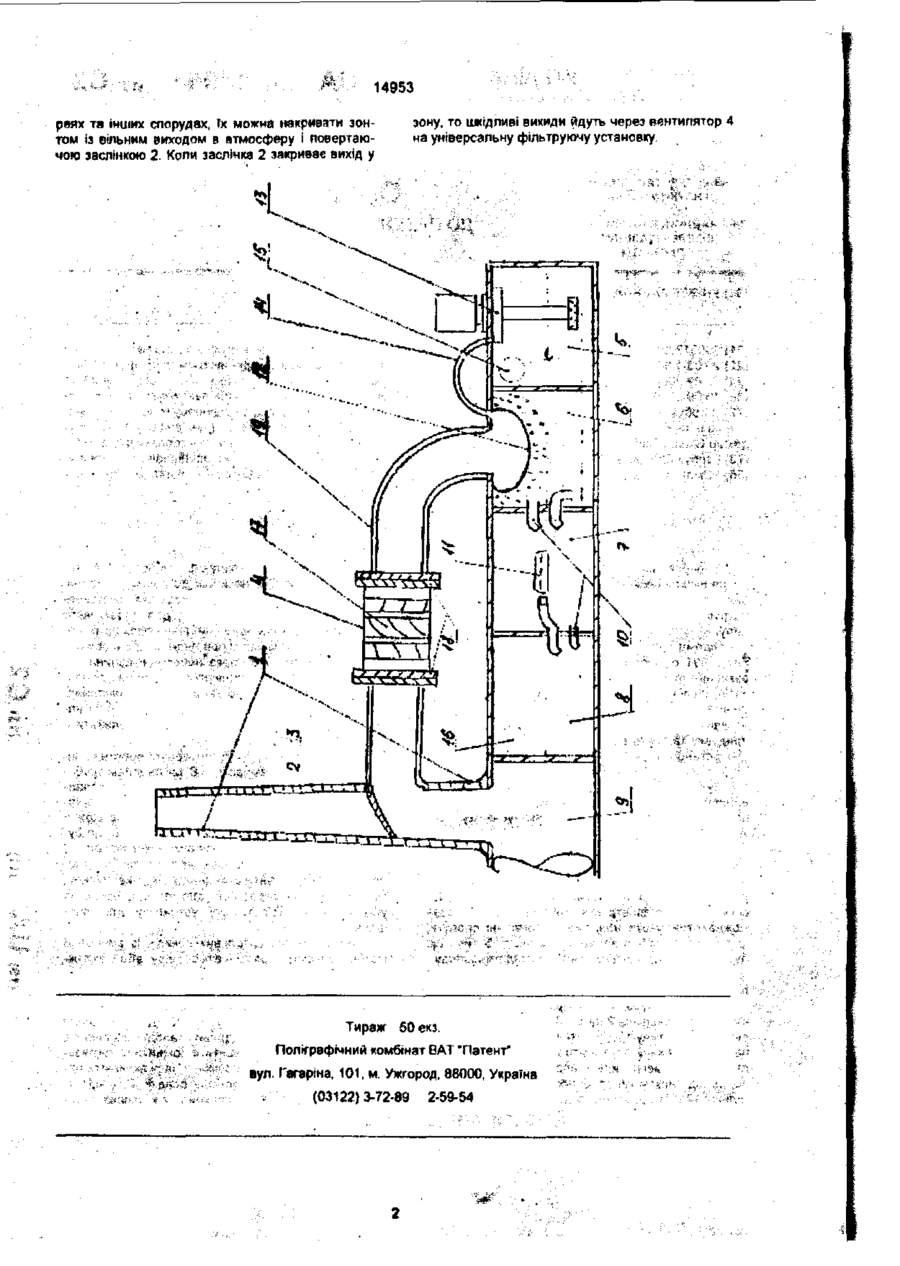

Універсальна фільтруюча установка, що включає фільтр, яка відрізняється тим, що фільтр складається із заслінки на oct, першого трубопроводу із витяжним вентилятором для подачі шкідливих викидів на душову головку, кінцевого трубопроводу, який з'єднує душову головку із насосом для подачі розчину на головку душа, КІЛЬКІСТЬ ємностей, які з'єднані послідовно переливними щілинами і закольцован* із першим і кінцевим трубопроводами У' нереальна фільтруюча установка для збирання шкідливих викидів в атмосферу із промислових заводів-гігантів Установка відноситься до фільтруючого збирача газів повітря і різних парів, пилу Відома установка узята за прототип («Екологія» 1991 р, Москва), найбільш розповсюджений рукавний фільтр, що складається із тканинних рукавів підвішених у металічній камері Газ на очищення проходить через тканинні рукэви Очищення від осілих частин здійснюється через зворотну продувку та через струс одночасно Застосування цієї установки є обмеженим і вона має низький ККД Суть винаходу - не до-.устити шкідливого впливу на природу и людину захистити озоновий прошарок від руйнування який викочує святу МІСІЮ захищати вег живе на землг Пропонована фільтруюча установка мас висо ливні щілини 10, що з'єднують ємності 6-7-8, мають вихід, зігнутий з нахилом до поверхні рідини, щоб гази при перелив* під тиском ударяли в поверхню рідини наступних ємностей для додаткового очищення Іще додаткове очищення проходить сортування по питомій вззі при переливі рідини з ємності 6 у ємності 7-8 через переливні щілини 10 Важчі шари осадів залишаються в перших ємностях, а верхній шар осадів самий легкий і маслянисті відходи з ЄМНОСТІ 7 забирає поплавець 11 і направляє в наступну ємність, або можна зливати в додаткову ємність кий ККД Усі ШКІДЛИВІ ВИКИДИ В атмосферу заводу- пганта забирає повністю до себе на очищення, установка-фільтр має чотири етапи очищення Цією установкою фільтром за таблицею Менделєєва можна отримувати нові ХІМІЧНІ органічні сполуки, для цього потрібно заправити ємність 5 тим, що буде сполучатись зі шкідливими викидами заводу На кресленні представлена універсальна фільтруюча установка Витяжна труба 1, у котрій у нижній частині вмонтована заслінка 2 на осі 3 Коли заслінка 2 перекриває витяжну трубу 1, тоді автоматично включається витяжний вентилятор 4 і насос 13, вентилятор 4 ШКІДЛИВІ викиди заводу забирає повністю і подає під тиском по трубопроводу 19 на душову голівку 12 і на поверхню рідини в ємність 6, пере Для економії та для безперервноГ роботи фільтруючої установки ємності 5 і 8 заюльцевані трубопроводом 15-16, щоб очищена рідина переливалась із вище середніх прошарків у ємність 5 до насоса 13, котрий по трубопроводу 14 подає рідину або необхідний розчин на головку душа 12, що буде сполучатись зі шкідливими викидами заводу Ємність 9 на якій стоїть витяжна труба 1, через яку заводи-пганти викидають шкідливі викиди, вентилятор 4 забирає повністю викиди, подає на універсальну фільтруючу установку для очищення Очищений газ шкідливих викидів із ємності 8 можна випускати прямо в атмосферу, або у витяжну трубу 1 вище заслінки 2 На кресленні під № 17 робоче колесо витяжного вентилятора Під № 18 кріпильні фланці вентилятора 4 із витяжною трубою 19 Для очищення ємностей від осадків шкідливих заводських викидів на кожну ємність поставити відомий насос-грязевик і через необхідний проміжок часу включити насос для очищення ємності від осадку При відсутності витяжних труб, наприклад, у коксових бата •-4-' " : U * - * • < : . : ^ V • 14953 реях та інших спорудах, Тх можна накривати зонтом із вільним виходом в атмосферу і повертаючою заслінкою 2- Коли заслінка 2 закриває вихід у •-.-..•*.-, зону, то шкідливі викиди йдуть через вентилятор 4 на універсальну фільтруючу установку. і Тираж 50 екз. Поліграфічний комбінат ВАТ 'Патент' вуп. Івгаріна, 101, м Ужгород, 88000, Україна (03122) 3-72-89 2-59-54
