Допоміжний пристрій для ремонту трубопроводу

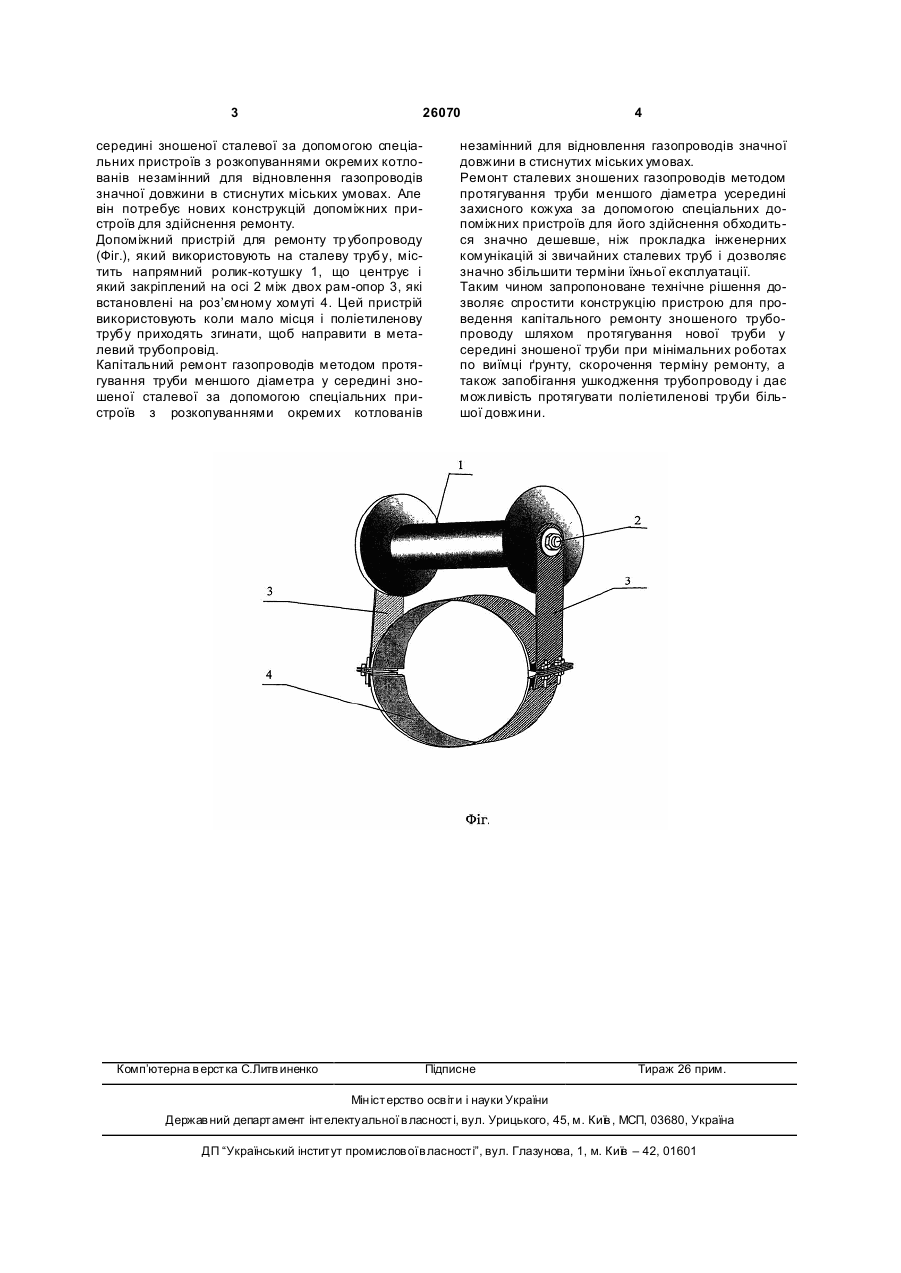

Допоміжний пристрій для ремонту тр убопроводу, що містить напрямний ролик, що центрує, який відрізняється тим, що містить роликкотушку, який закріплений на осі між вершинами двох рам-опор у вигляді трикутників, що з'єднані між собою. (19) (21) u200703143 (22) 26.03.2007 (24) 27.08.2007 (62) u 200614059, 29.12.2006 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Дудолад Олександр Стефанович, Сідак Володимир Степанович, Мордовенко Микола Іванович, Кротікова Олена Сергіївна 3 26070 середині зношеної сталевої за допомогою спеціальних пристроїв з розкопуваннями окремих котлованів незамінний для відновлення газопроводів значної довжини в стиснутих міських умовах. Але він потребує нових конструкцій допоміжних пристроїв для здійснення ремонту. Допоміжний пристрій для ремонту тр убопроводу (Фіг.), який використовують на сталеву трубу, містить напрямний ролик-котушку 1, що центрує і який закріплений на осі 2 між двох рам-опор 3, які встановлені на роз’ємному хомуті 4. Цей пристрій використовують коли мало місця і поліетиленову трубу приходять згинати, щоб направити в металевий трубопровід. Капітальний ремонт газопроводів методом протягування труби меншого діаметра у середині зношеної сталевої за допомогою спеціальних пристроїв з розкопуваннями окремих котлованів Комп’ютерна в ерстка C.Литв иненко 4 незамінний для відновлення газопроводів значної довжини в стиснутих міських умовах. Ремонт сталевих зношених газопроводів методом протягування труби меншого діаметра усередині захисного кожуха за допомогою спеціальних допоміжних пристроїв для його здійснення обходиться значно дешевше, ніж прокладка інженерних комунікацій зі звичайних сталевих труб і дозволяє значно збільшити терміни їхньої експлуатації. Таким чином запропоноване технічне рішення дозволяє спростити конструкцію пристрою для проведення капітального ремонту зношеного трубопроводу шляхом протягування нової труби у середині зношеної труби при мінімальних роботах по виїмці ґрунту, скорочення терміну ремонту, а також запобігання ушкодження трубопроводу і дає можливість протягувати поліетиленові труби більшої довжини. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
